电感常用线圈种类及绕制线圈的注意事项

品慧电子讯:电感常用线圈包括：单层线圈，蜂房式线圈，铁氧体磁芯和铁粉芯线圈，铜芯线圈，色码电感器，小型固定电感器等。在自行绕制线圈时，要注意以下几点事项。

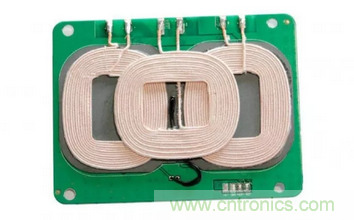

无线充接收线圈在实际运用过程中，无线充接收线圈有恰当数量种类的电感线圈对错标准件，无线充线圈都是根据需要有针对性进行绕制。

电感常用线圈

1、单层线圈

单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波天线线圈。

2、蜂房式线圈

假设所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。而其旋转一星期，导线来回弯折的次数，常称为折点数。蜂房式绕法的利益是体积小，分布电容小，并且电感量大。蜂房式线圈都是运用蜂房绕线机来绕制，折点越多，分布电容越小

3、铁氧体磁芯和铁粉芯线圈

线圈的电感量巨细与有无磁芯有关。在空芯线圈中刺进铁氧体磁芯，可增加电感量和前进线圈的质量要素。

4、铜芯线圈

铜芯线圈在超短波规划运用较多，运用旋动铜芯在线圈中的方位来改动电感量，这种调整对比便当、经用。

5、色码电感器

色码电感器是具有固定电感量的电感器，其电感量象征方法同电阻一样以色环来符号。

6、小型固定电感器

小型固定电感器通常是用漆包线在磁芯上直接绕制而成，首要用在滤波、振荡、陷波、推延等电路中，它有密封式和非密封式两种封装方法，两种方法又都有立式和卧式两种外形结构。

1．立式密封固定电感器

立式密封固定电感器选用同向型引脚，国产电感量规划为0.1~2200μH（直标在外壳上），额定工作电流为0.05~1.6A，过失规划为±5%~±10%，进口的电感量，电流量规划更大，过失则更小。进口有TDK系列色码电感器，其电感量用色点标在电感器外表。

2．卧式密封固定电感器

卧式密封固定电感器选用轴向型引脚，国产有LG1.LGA、LGX等系列。

LG1系列电感器的电感量规划为0.1~22000μH（直标在外壳上），额定工作电流为0.05~1.6A，过失规划为±5%~±10%。LGA系列电感器选用超小型结构，外形与1/2W色环电阻器类似，其电感量规划为0.22~100μH（用色环标在外壳上），额定电流为0.09~0.4A。LGX系列色码电感器也为小型封装结构，其电感量规划为0.1~10000μH，额定电流分为50mA、150mA、300mA和1.6A四种规范。

7、可调电感器

常用的可调电感器有半导体收音机用振荡线圈、电视机用行振荡线圈、行线性线圈、中频陷波线圈、音响用频率补偿线圈、阻波线圈等。

自行绕制时要注意以下几点

(1)根据电路需要，选定绕制办法

在绕制空心电感线圈时，要根据电路的请求，无线充线圈电感量的巨细以及线圈骨架直径的巨细，断定绕制办法。间绕式线圈适合在高频和超高频电路中运用，在圈数少于3圈到5圈时，可不用骨架，就能具有较好的特性，Q值较高，可达150-400，稳定性也很高。无线充接收线圈单层密绕式线圈适用于短波、中波回路中，其Q值可到达150-250，并具有较高的稳定性。

(2)保证无线充线圈载流量和机械强度，选用恰当的导线

线圈不宜用过细的导线绕制，避免添加线圈电阻，使Q值下降。无线充线圈一起，导线过细，其载流量和机械强度都较小，简单烧断或碰断线。所以，在保证线圈的载流量和机械强度的前提下，要选用恰当的导线绕制。

(3)绕制线圈抽头应有显着象征

带有抽头的线圈应有显着的象征，这么关于安装与修理都很便利。

(4)不一样频率特色的线圈，选用不一样资料的磁芯

作业频率不一样的线圈，有不一样的特色。无线充接收线圈在音频段作业的电感线圈，通常选用硅钢片或坡莫合金为磁芯资料。低频用铁氧体作为磁芯资料，其电感量较大，无线充线圈可高达几亨到几十亨。在几十万赫到几兆赫之间，如中波广播段的线圈，通常选用铁氧体芯，并用多股绝缘线绕制。频率高于几兆赫时，线圈选用高频铁氧体作为磁芯，也常用空心线圈。此状况不宜用多股绝缘线，而宜选用单股粗镀银线绕制。

在100MHz以上时，通常已不能用铁氧体芯，无线充接收线圈只能用空心线圈；如要作微调，可用钢芯。运用于高频电路的阻流圈，无线充线圈除了电感量和额定电流应满足电路的请求外，还必须注意其分布电容不宜过大。
