时间继电器控制电动机转子绕组串电阻启动电路及实物图分享

电路原理分析：转子回路中的3组启动电阻，由接触器2KM、3KM、4KM在时间继电器1KT、2KT、KT3的控制下被顺序短接；在正常工作时，只有接触器1KM和2KM的主触点闭合。

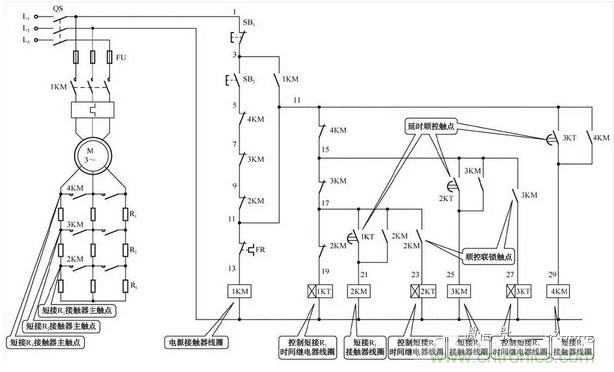

1.原理图

时间继电器控制电动机转子统组串电阻启动电路

2.原理图分析

转子回路中的3组启动电阻，由接触器2KM、3KM、4KM在时间继电器1KT、2KT、KT3的控制下被顺序短接；在正常工作时，只有接触器1KM和2KM的主触点闭合。

3原理图说明

（1）启动→4KM、2KM、2KT得电吸合 按下SB2→1KM得电吸合→主触点闭合→电动机串全阻启动；→1KM5-11闭合，自锁→1KT得电吸合→经延时→1KT17-21闭合→2KM得电吸合→2KM9-11断开；2KM17-21闭合，自锁→主触点闭合→第一级电阻R1被短接；2KM17-19断开→1KT失电释放→1KT17-21复位断开；2KM17-23闭合→2KT得电吸合→开始延时。

（2）启动→3KM、3KT得电吸合2KT得电吸合→开始延时，延时时间到→2KT15-25闭合→3KM得电吸合→3KM7-9断开；3KM15-25闭合，自锁；主触点闭合→第二级电阻R2被短接；3KM15-17断开→2KM失电释放→主触点断开；2KM9-11复位闭合、2KM17-21复位断开、2KM17-23复位断开、2KM17-19复位闭合；2KT失电释放→2KT15-25复位断开。

（3）启动→4KM得电吸合。

3KM15-27闭合→3KT得电吸合→开始延时，延时时间到→3KT11-29闭合→4KM得电吸合→4KM11-29闭合，自锁，主触点闭合→第二级电阻R3被短接→电动机全压运行；4KM5-7断开；4KM11-15断开→3KT失电释放→3KT11-29断开；3KT失电释放→主触点断开；3KM15-25复位断开；3KM15-27复位断开；3KM7-9复位闭合；3KM15-17复位闭合。

（4）停止。按下SB1→1KM、4KM失电释放→电动机停转。

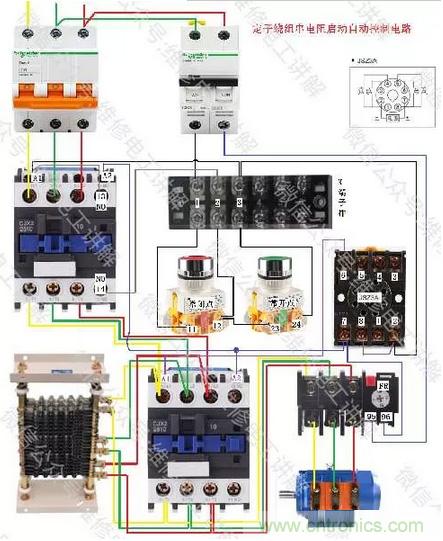

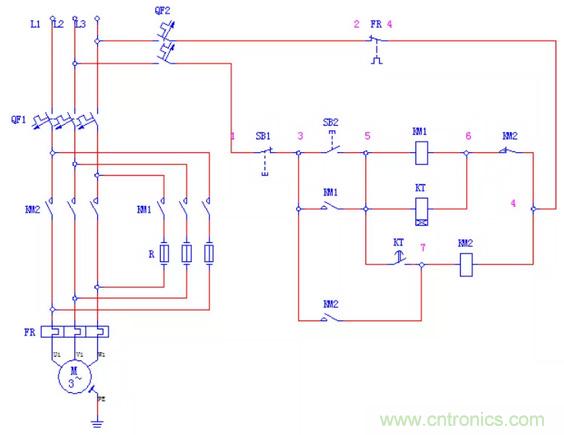

EPLAN绘制的电路图实物图分享：
