如何整定与选择配电变压器低压侧的断路器？

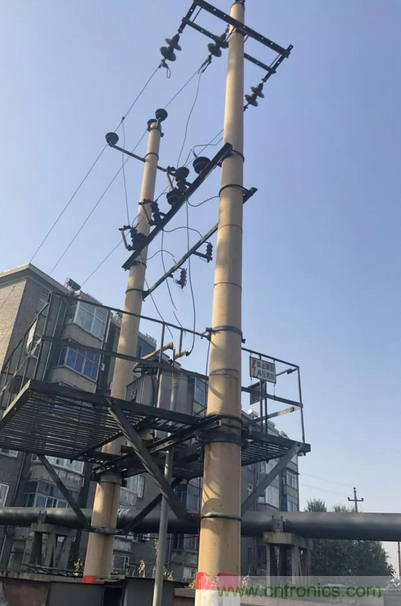

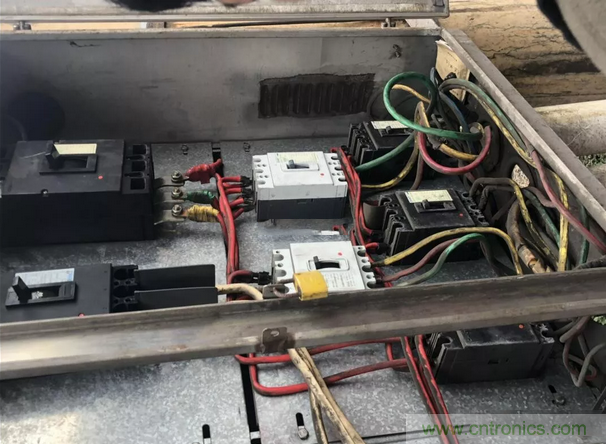

品慧电子讯在正常的情况下，低压断路器起到接通和断开负荷电流，同时还可以具有过负荷和短路保护的功能。那么，你知道对于配电变压器低压侧的断路器该怎么去整定和选择吗？
配电变压器低压侧总断路器的设置，断路器具有长延时、短延时和瞬时三段式电流保护，为了保证变压器的保护与出线回路的选择性的配合，通常配电变压器的低压侧进线断路器不宜设置瞬时保护。下面一一介绍低压断路器三段式电流保护值的整定计算。
1、配电变压器低压侧断路器三段式电流保护值的整定计算
1.1 低压断路器长延时过电流脱扣器的整定电流
低压断路器长延时过电流脱扣器的整定电流宜等于或者接近变压器低压侧的额定电流值。即
（1）
式中，Iset1为长延时过电流脱扣器的整定电流值，单位为A，K1为可靠系数取值为1.1，IN2为变压器低压侧的额定电流，单位为A。
长延时过电流脱扣器起到过负荷保护的作用。
1.2 低压断路器短延时过电流脱扣器的整定电流
一般情况下，低压断路器短延时过电流脱扣器的整定电流可以取值为3～5倍的低压断路器长延时过电流脱扣器的整定电流，其短延时时间可取0.2～0.4s。即：
（2）
式中，Iset2为短延时过电流脱扣器的整定电流。
短延时过电流脱扣器起到当发生短路时，延时一段时间让断路器进行跳闸。
1.3 低压断路器瞬时过电流脱扣器的整定电流
低压断路器瞬时过电流脱扣器的整定电流一般不宜小于低压断路器长延时过电流脱扣器的整定电流的10倍。即：
（3）
式中，Iset3为 低压断路器瞬时过电流脱扣器的整定电流。
2、配电变压器低压侧断路器的选择
低压断路器按照功能可以分为选择性和非选择性两种类型，变压器低压侧断路器用选择性断路器；低压断路器按照极数可以分为1P 、2P、3P和4P。低压断路器在正常工作条件下其额定频率和额定电压分别与所在回路的频率、标称电压相适应；同时，其应该满足在短路条件下时的分断能力。
3、举例分析
容量为315kVA的三相变压器，以施耐德系类的断路器为例，变压器低压侧总断路器的整定与选择过程如下：
（1）计算变压器低压侧的额定电流：
（2）确定低压断路器长延时过电流脱扣器的整定电流，根据1.1内容在结合施耐德断路器选型手册，选择长延时过电流脱扣器的整定电流为1250A。
（3）确定低压断路器短延时过电流脱扣器的整定电流，根据1.2内容，短延时过电流脱扣器的整定电流为4×1250=5000A。
（4）根据上述计算和结合施耐德断路器的手册，选择断路器的型号为MT 12 N1/3P MIC5.0。
来源：电工学习网公众号
作者：郑俊观
