继电器和磁簧开关的选型指南

品慧电子讯：本文介绍了继电器和磁簧开关中常用的三种触头外形（Form A、Form B 和 Form C）的定义和区别，为继电器和磁簧开关的选型提供指南。

在继电器和磁簧开关的选型中，经常会遇到三种触头外形（Form A、Form B 和 Form C）。这三种不同的触头外形有什么区别呢？

Form A 表示当继电器线圈不通电或者磁簧开关附近没有磁场的时候，触头保持常开状态。

Form B 表示当继电器线圈不通电或者磁簧开关附近没有磁场的时候，触头保持常闭状态。

Form C 类似于单刀双掷开关，由一个动触头和两个不动触头构成，当继电器线圈不通电或者磁簧开关附近没有磁场的时候，两个不动触头一个常开状态，另一个保持常闭状态。当继电器线圈通电或者磁簧开关附近有磁场的时候，动触头则从常闭位置装换到常开位置。

图1：在没有通电的时候，这三种触头外形的结构图。

图2：当通电的时候，这三种触头由图1中的状态变为图2中的状态。

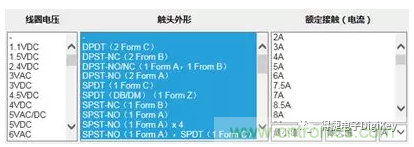

你可能发现有些继电器会有多个触头和不同的结构。你可以根据自己的需求，选择所需要的头外形，如下图所示。
