4步轻松搞掂超级电容器漏电流测量

品慧电子讯超级电容器有非常高的电阻值，但仍然有漏电流产生。漏电流相当于将超级电容器维持在规定电压值所需的充电电流。 该漏电流的测量结果将受温度、器件充电电压及其老化条件的影响。

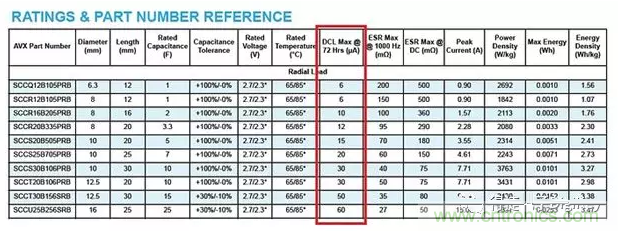

大多数超级电容器数据表显示了在额定直流电压和室温下的漏电流性能，例如AVX的SC系列超级电容器的信息。

下面是通过使用电阻和内阻阻抗较高的万用表来测量超级电容漏电流的步骤，以测试电路图：

1. 以超级电容的额定电压在常温（25°）下充电72小时。

2. 断开开关SW（约10分钟），让超级电容温度和内部结构稳定。

3. 合上开关，用一个内阻阻抗较高的万用表测量电阻（电阻值已知，便于计算）两端的电压。

4. 漏电流DCL = V/R。
