ESD对策：减少低频带插入损耗的方法
品慧电子讯L+C无论如何会出现ESD保护性能不足的可能。特别是用金属外壳或金属框架的天线，ESD保护性能的问题一直在增加。另外，为了提高ESD保护性能而降低并联的电感值的话，会导致低频段的插入损耗增加。这该怎么办呢？
对策方法和效果：
村田的陶瓷ESD保护装置将A-TVS（LXES**A系列）和电容器组合起来，提高ESD耐性并抑制低频带的插入损耗。
*村田的陶瓷ESD保护装置（LXES**A系列）容量低，具有ESD耐性以及有良好的ESD保护性能，因此被称为A-TVS(Advanced-TVS)
LXES **A系列的对策效果事例
用村田的A-TVS（LXES**A系列）和电容器来替换TVS的ESD对策
替换后，Vpeak、Vclamp以及插入损耗降低，起到对策效果。
请根据ESD保护性能以及插入损耗的对策优先度，选择电容器的容量。
对策效果如下表。

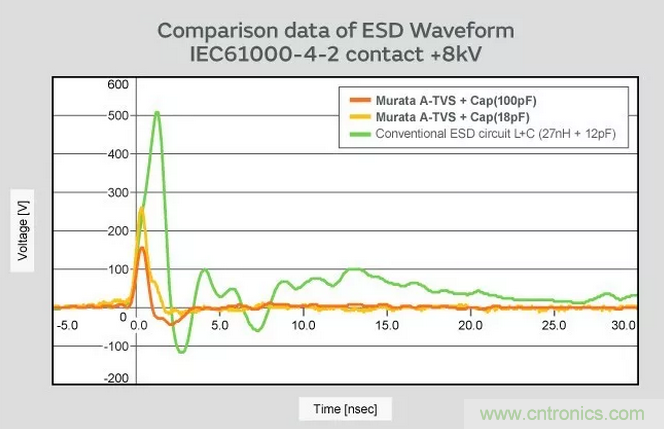

表1符合IEC61000-4-2的标准，显示的是施加8kV的电压时的ESD波形。
A-TVS和电容器组合，比较电感器和电容器组合的ESD保护性能。A-TVS和电容器的组合可更有效地抑制ESD。

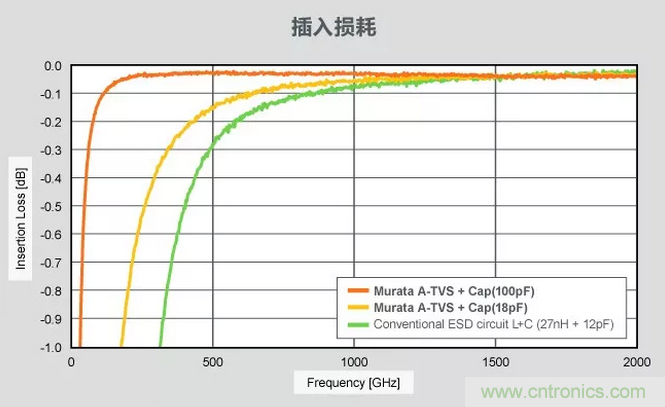

另外，表2 是A-TVS和电容器组合时，电感器和电容器组合的插入损耗的波形比较。
可见低频带的A-TVS的插入损耗，比电感器和电容器的组合更低。
表1
表2
