一体成型电感开裂原因分析及如何保证主板电流纯净度

品慧电子讯：一体成型电感是现在应用广泛的一种电感，有时候我们会碰到关于一体成型电感的一些问题，比如说电感有裂痕该怎么办呢？一体化成型电感是怎样保证主板电流纯净度的呢？

一体成型电感开裂原因分析

电感裂痕一般分为两种，一种是内部，一种外部，内部的眼睛看不到，需要做检测才能查出来，外部的很直观，直接可以看出并PASS掉。

这些裂痕是怎么形成的呢？小编给大家汇总了几种能引起这种现象的情况：

1、因成型设置异常造成的粉料之间分层，这类裂痕会影响产品的电气性能，在长期工作后会有恶化的风险。

2、因粉料配比不当造成粘合不好而产生的裂痕，只是表面有纹路且各项电性能与正常品无异，在做可靠性验证后，可以归类成次等良品，如果内部有开裂（研磨截面或X光检视），可判为不良品。

3、因铜线应力导致产品侧边裂痕，可做研磨截面或X光检视，可判为不良品。

判断开裂的原因，首要要先看产品断裂面的晶相，判断是烧结前开裂，还是烧结后开裂。然后再通过其他的已知因素来判断开裂的原因，这样就可以对症下药，彻底解决开裂的问题。

一体成型电感是怎样保证主板电流纯净度的？

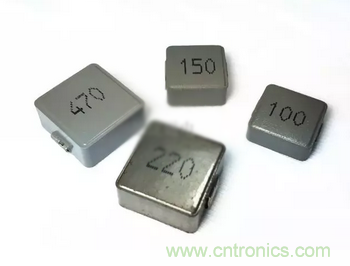

一体成型电感现今作为贴片电感的主流产品，在电感类电子产品的主板中都有用到，如电脑主板、电脑显卡主板、手机主板、摄影机主板等。另外由于一体成型电感属于贴片电感，因此具备贴片电感的电磁特性，将电能转化为磁能，在这个能量转换的过程中，贴片电感完成了其负担的滤波，储能，整流的职能，同时也会对主板通过电流的纯洁度有影响，那么一体化成型电感是怎样保证主板电流纯净度的呢？

在电子产品主板上，电感和电容的主要作用是对通过的电流进行滤波处理，但是由于电感自身具有储能的特点，所以电流通过电感时会过滤掉一些高频杂波，在流过电容时会进行再一次过滤，滤掉剩余的杂波，因此贴片电感的性能充分影响到整个电路板的纯净度。当然前提通过的电流的储能度要非常的高，因此主板上一般设计很复杂的电路对电流进行滤波处理。

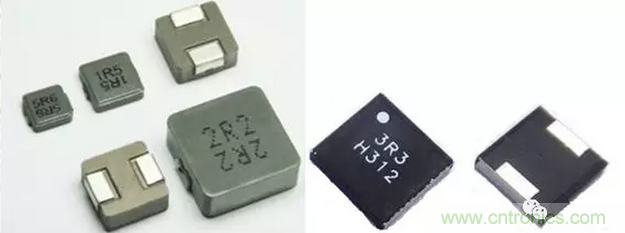

目前一体成型电感具备大电流、体积小、形状规则、安装效率高等众多结构特点，已成为社会主流，例如三星手机、苹果手机、三星平板、苹果笔记本电感等许多先进电子产品已全部换上一体成型电感，配备一体成型电感产品的电路板，电路中的电流会非常的纯净，对于产品性能和体验度也是一大提升。
