老电工分享干货：中间继电器详解、使用及注意事项

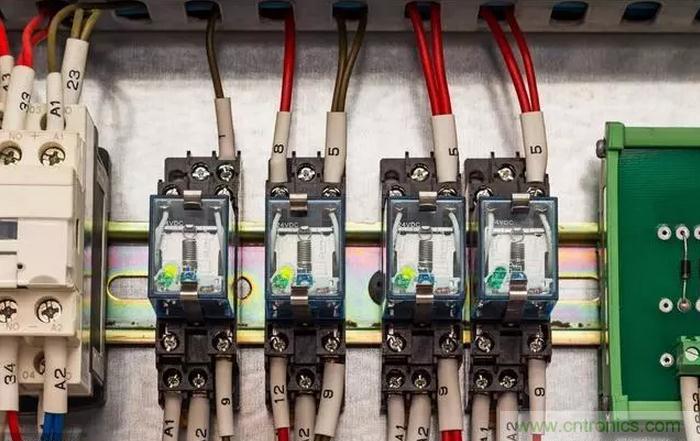

品慧电子讯中间继电器(intermediate relay)主要用于控制回路当中，它可以增加触点的数量及容量，并且还可以完成如：互锁电路、常开转常闭等控制回路常用的功能。
因为中间继电器是没有主触头的，也没有灭弧室，所以它带载能力很差。不能用在主回路内，只有当主回路电流小于5A时，中间继电器才可以代替接触器。中间继电器的所有触头都是辅助触头，并且它的数量比较多。

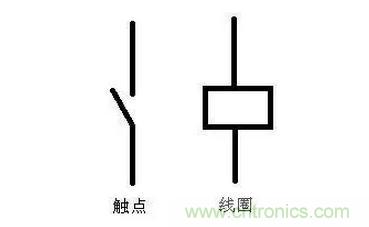

国标对中间继电器的定义是K，在老国标里是KA，所以在图中无论是K还是KA都是指中间继电器。其在原理图上一般为：

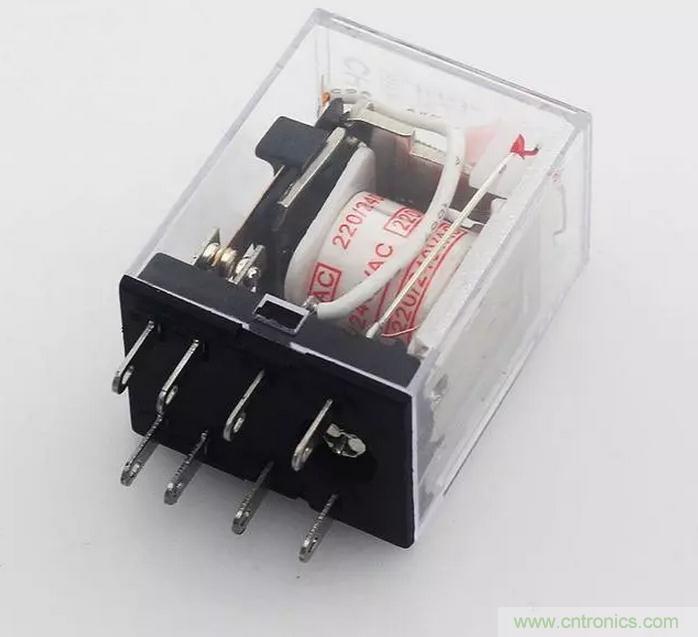

中间继电器一般有以下参数：
1.动作电压：这里指中间继电器的线圈电压最小不大于70%额定电压就可以动作。
2.返回电压：这里是指中间继电器的线圈电压在不小于5%额定电压就可以返回。
3.动作时间：指中间继电器线圈在额定电压下的动作时间不大于0.02S。
4.返回时间：在额定电压下返回时间不大于0.02S
5.电气寿命：中间继电器在正常负荷下，继电器线圈吸合次数不低于1万次。
6.功率消耗：直流中间继电器一般不大于4W，而交流的中间继电器的功率一般不大于5VA。
7.触点容量：触头一般允许长期接通5A电流，这也是为什么负载电流小于5A时，中间继电器可以用作接触器使用。

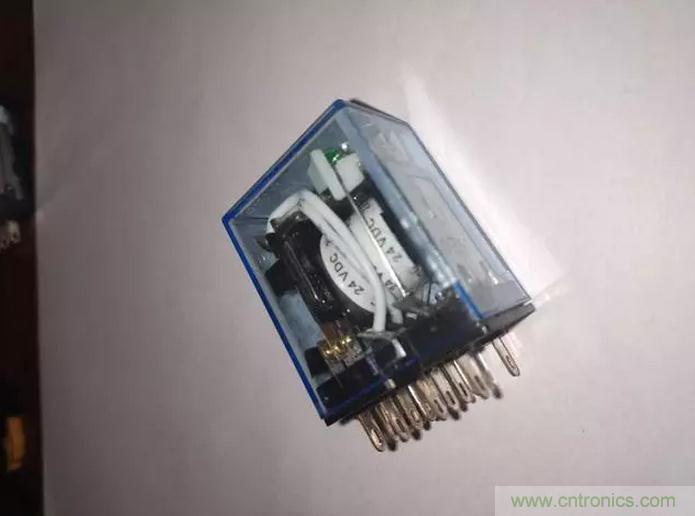

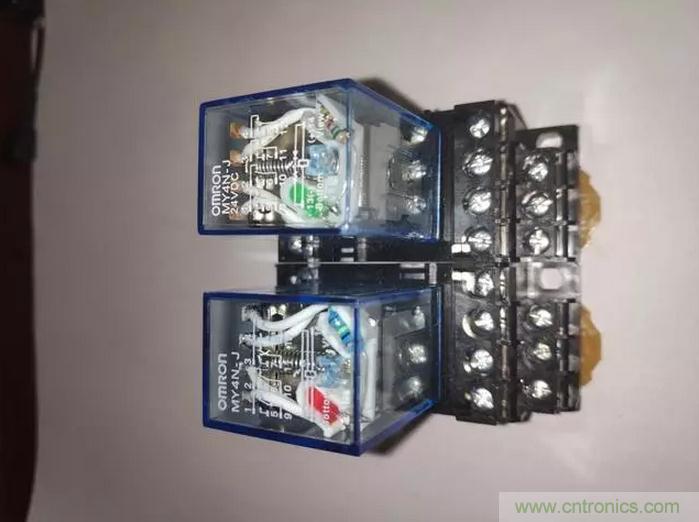

中间继电器一般有2对触点的和4对触点的，下图为4对触点的中间继电器：

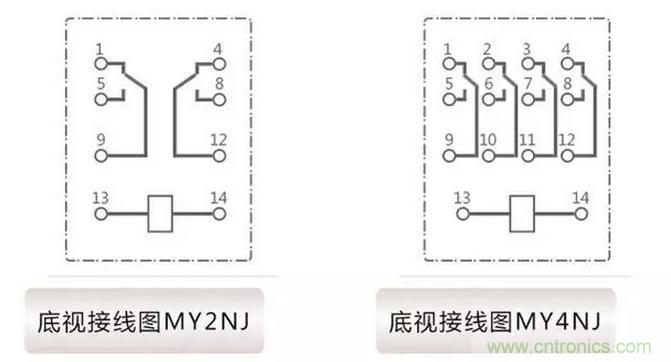

以下为中间继电器的接线图：
首先先说2对触点的中间继电器：
其13-14为线圈，使用中间继电器时需注意其电压等级与电源需一致。
再来看辅助触点这一侧，9与12为公共端。
那么9与5是一对常开触点，而9与1是一对常闭触点。
12与8是一对常开触点，而12与4是一对常闭触点。
而4对触点的中间继电器与2对触点的基本一致，除了多出来2对点：
13-14为线圈，9、10、11、12为公共端。
9与5是一对常开的触点，而9与1是一对常闭触点。
10与6是一对常开触点，而10与2是一对常闭触点。
11与7是一对常开触点，而11与3是一对常闭触点。
12与8是一对常开触点，而12与4是一对常闭触点。
