光纤连接器检测的重要性分析
品慧电子讯光纤安装和网络领域的每个人都在谈论检查。在NTT-Advanced Technology的一项研究中，98％的安装人员和80％的网络负责人报告说，连接器污染问题是导致网络故障的最主要原因。
随着带宽需求的增加，损耗预算变得更加紧张，连接器端面上的灰尘与污垢、油脂和其他任何物品都可能对网络性能造成严重破坏。在光纤领域中（即光纤通过8微米纤芯进行传输），一道污垢可以被比作道路中间的一块巨石。因此，采用低损耗的连接器并没有多大用处。

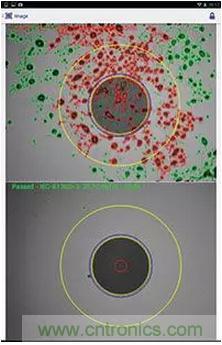

图1：一对连接器图像：上图为出现故障，下图为清洁后。
推动更严格的规格促使各种连接器检测解决方案在制造设备和现场使用。不幸的是，我们中的许多人认为连接器防尘帽就是这样：带有灰尘的帽子。即使是非常小心谨慎的制造环境，也不能确保您的连接器在到达现场时已准备好进行配对。由于网络搭载了很多东西，因此清洁和检查是值得去做的，这可以防止以后出现昂贵的故障排除和售后服务。
眼见为实
现在有许多类型的检测工具可供现场使用。大多数测试设备制造商提供独立的现场示波器来查看连接器端面。许多设备还提供插入OTDR或其他平台的示波器，其中的显示器可在屏幕上显示连接器。
现在可以通过免费应用程序为您的手机或平板电脑提供Wi-Fi连接。有一些软件工具可以比较清洁前后的连接器和软件升级，这些软件可以根据预先设定的行业或定制标准提供自动通过/失败分析（参见图1）。
每个供应商都会给你一个购买它的解决方案的理由，但最终，所有人都会同意——请检查你的连接器。将检查和清洁作为安装/测试标准实践的一部分，从长远角度来看就可以收获回报。
为了正确评估连接器，端面被分成从光纤芯的中心向外辐射不同的区域。由IEC 61300-3-35设定的标准定义了特定区域内可能存在的任何污垢、灰尘或划痕的特征。详细可分为MM与SM，UPC与APC，以及带状光纤连接器。当然，最严格的要求是在A区——光纤的核心（见图2）。

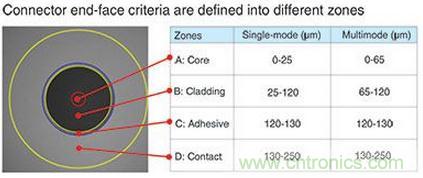

图2：连接器端面标准被定义到不同的区域。
任何人都不要在袖子或手掌上，或者使用普通纸巾，擦拭抹连接器！出于某种原因，清洁光纤连接器的特殊材料、刷具和工具多年来一直在发展。它们必须移除连接器上的任何东西，并且不要在留下任何东西（参见图3）。
即使是正确的产品，有时也需要第二次刷扫才能清理干净。在连接之前通过检查，你可以确定所有的端面都是干净的。一些污垢和油需要的不仅仅是干洗液，而是要真正清洁。但要小心湿洗，因为这也会留下残留物。
图3：不同污染物和损坏的样品（深度划痕、污垢和油）。
以往连接器被正确地清洁，检查范围只能提供一种主观视觉检查，并依靠技术人员确定这是否“足够干净”。包括合格/不合格分析的自动化检测产品将根据公认的行业标准提供结果，从而更好地确保干净的插拔和最佳性能。这些产品的软件可以快速测量视野中发现的所有缺陷，根据每个区域使用的标准评估缺陷的大小，然后报告端面是否在规范范围内。
无论您选择哪种选项，大多数供应商都会同意，在插拔前检查所有光纤连接器是良好的操作方式。
如何实现良好的光纤检测？
在光纤领域中，光线通过8微米纤维芯进行传输，一团泥土就像路中间的巨石。如何删除这个“巨石”？那就需要光纤清洁和光纤检测。这里我们主要谈谈后者。
我们肉眼看不到灰尘和少量的油，或者小划痕，但光纤检查显微镜可以做到这一点。光纤显微镜是一种专为光纤设备设计的显微镜，用于检查未插拔的光纤连接器的污垢和端面质量。
光纤显微镜通常有三个主要部件：照明器、微观透镜系统和视觉显示器。照明器用于通过光纤投射光线，因此可以看到任何碎片或瑕疵。显微镜系统用于放大光纤的图像。并且图片将显示在显示屏上，通常是LED屏幕。为了实现良好的光纤检查，光纤显微镜是必要的。
两种光纤显微镜
光纤显微镜通常分为两种形式：台式和手持式。

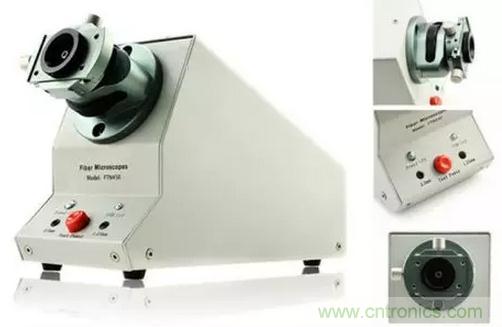

台式光纤显微镜
台式光纤显微镜具有连接到单独显微镜系统的独立式监视器显示器，可用于大批量测试或详细检查。像台式视频三维显微镜一样，除了上面提到的功能外，它还有一个聚焦轮、指示灯和X / Y轴调节旋钮，这有助于它在光纤检测中具有很高的性能。完成、半成品、PC和APC等所有产品类型都可以用这台显微镜测试。
手持式光纤显微镜

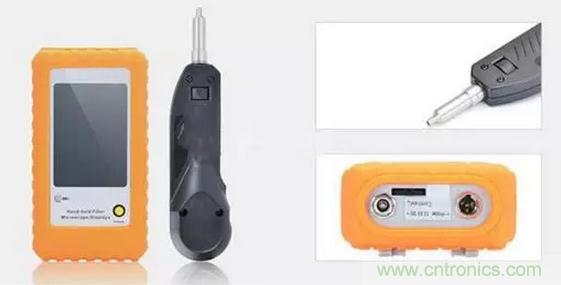

手持式光纤显微镜就像台式机的迷你版。它将台式机的大部分功能融入到更小的便携式软件包中。显示器和照明器组合成一个单元，这使其适用于现场检查和不定期控制测试的情况。 下图为FFOI-605手持式光纤检测探头显微镜。 它用于检查已安装的光纤端子或确保端子光滑和干净。该显微镜最显著的特点是它不需要在检查之前进入接线板的背面或拆卸硬件设备。
总结
光纤检测在光纤终端和光通信中起着关键作用。没有光纤显微镜就无法实现良好的光纤检测。无论您是光纤安装人员还是网络运营商，大多数供应商都认为良好的做法是在插拔前检查所有光纤连接器。
AFL测试与检验部产品营销总监Lee Kellett
