如何“布局”电路上的贴片电容才会降低寄生电感？
品慧电子讯之前了解的关于“滤波电容”的一篇文章中有涉及，插件电容，由于引脚的原因，会产生寄生电感。所以电容的引线越短，寄生电感越小，那么贴片电容由于没有引脚，能够最大限度的减小寄生电感。
之前了解的关于“滤波电容”的一篇文章中有涉及，插件电容，由于引脚的原因，会产生寄生电感。所以电容的引线越短，寄生电感越小，那么贴片电容由于没有引脚，能够最大限度的减小寄生电感。
其实在电路板布局时，如果能够巧妙的在贴片电容周围增加过孔，此时也会更大程度上降低寄生电感。

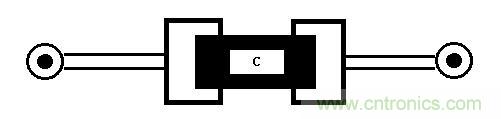

如图1所示，过孔距离电容约1.25mm，此时电容的寄生电感值约为2.1nH~2.8nH之间。其中，布线越宽，寄生电感值越小。

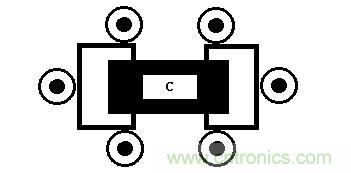

如图2所示，此时电容的寄生电感值约为1nH左右。
如图3所示，此时电容的寄生电感值约为0.5nH~0.7nH之间。
如图4所示，此时电容的寄生电感值约为0.4nH~0.5nH之间。
如图5所示，此时电容的寄生电感值低于0.4nH。
