谐波滤波器工作原理的解析

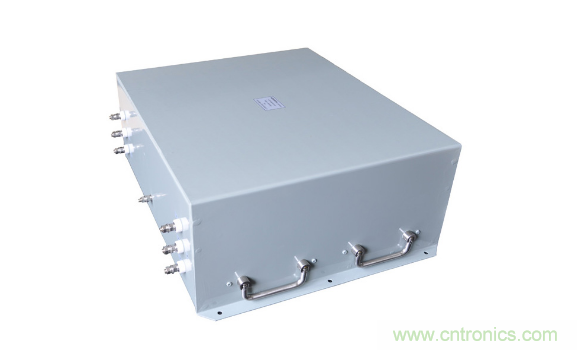

品慧电子讯谐波滤波器，是一个用于滤除电力系统中某一次或多次谐波的装置。关于谐波滤波器，根据工作原理也分为有原式滤波器和无源式滤波器两种，两者之间有着一定的区别。

谐波滤波器，是一个用于滤除电力系统中某一次或多次谐波的装置。关于谐波滤波器，根据工作原理也分为有原式滤波器和无源式滤波器两种，两者之间有着一定的区别。

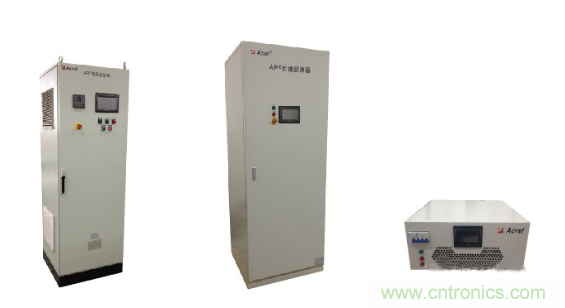

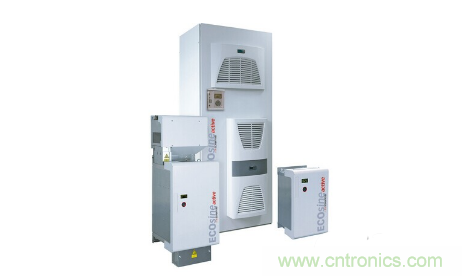

有源滤波器，又称为主动式的滤波。他通过检测我们系统中的谐波，然后主动生成一个与我们谐波大小相等，项序相反的用于抵消谐波的波。对我们系统的谐波进行抵消。采用的是一种补偿方式。有源滤波器本质上相当于一个大功率的信号发生器，及硬件构造与变频器类似，根据基波信号的谐波含量，产生频率和幅度相等，但是相位相差180°的谐波以抵消该谐波。有源滤波器可以滤除各种的谐波，尤其是电网存在的低次谐波，并且可以同时实现无功补偿。有源滤波器采用电力电子器件，成本较高，维护需经过培训，占地面积小，可调节，滤波效果理想。随着电力电子技术的发展，其成本下降空间较大，是必然的发展趋势。

无源滤波器，也会被称称为被动式滤波器。其原理就是电容加电抗通过匹配，对某次谐波形成低阻抗，让该次谐波全部流入滤波器，如果一个控制器同时控制两个高次谐波滤波回路，必须先投入低次谐波的滤波回路，否则会放大谐波。控制器一般都是无功功率为采样信号，实时采集，实时发送信号。现在的投切元件大多都用的是可控硅投切，响应速度快。主要滤除高次谐波，并且对基波有一定损耗，一般而言，滤波效果越好，对基波的损耗也越大。无源滤波器成本低，维护简单，占地面积较大，可调节范围小。
