如何从工业通信的角度理解现场总线？

品慧电子讯工业控制的应用离不开经典控制理论，随着计算机技术在工业控制中的广泛应用，反馈控制的要求体现在控制指令如何到达执行器，而控制效果如何通过传感器发回控制系统。

工业控制的应用离不开经典控制理论，随着计算机技术在工业控制中的广泛应用，反馈控制的要求体现在控制指令如何到达执行器，而控制效果如何通过传感器发回控制系统。在复杂的工业环境中，现场总线能够正确、快速、稳定的通信，从而保证工业控制系统既能得到及时、准确的现场数据，经过高效处理后，又能快速、精确的发出执行命令。

1、通信的基本模型

通信就是将信息从一个点传送到另一个点，比如说电话、广播和电视。工业通信系统也是如此，也需要发送器、接收器以及和通信链路。链路类型包括双绞线、同轴电缆、光纤、无线和微波。发送端解调器调制数据，接收端调制解调器解调信号以再现原始数据，而其中的通信规则称为协议。

2、工业通信的特殊要求

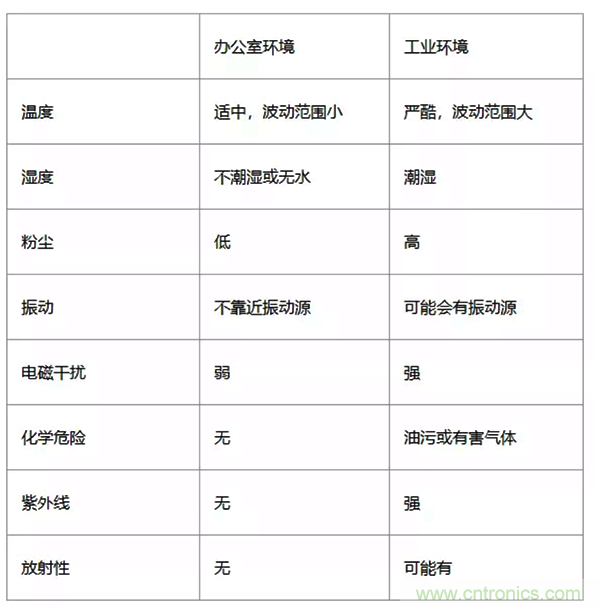

工业通信与一般通信相比有一些特殊的要求，比如说工业环境就不同于办公室环境。

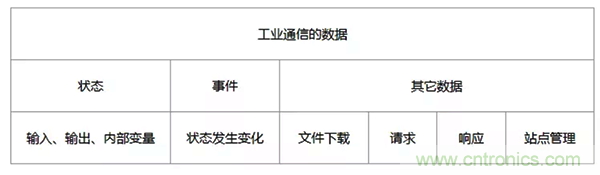

工业通信主要是过程数据、状态变量、维护等，数据分类如下表所示：

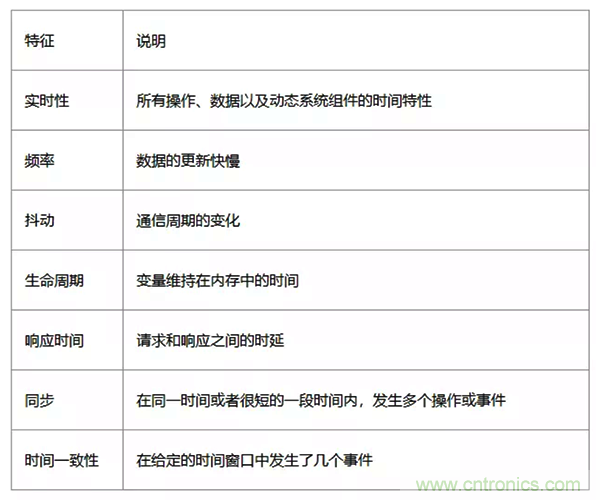

通信中和时间相关的特征有实时性、频率、抖动、生命周期、响应时间、同步、时间和空间的相关性或一致性。工业通信往往要求保证通信的实时性，也就是说响应时间是否满足时间限制。

3?现场总线如何满足工业通信的要求

OSI模型定义了一个框架物理层通常与如电缆、连接器、网络接口卡、无线传输硬件等物理介质相混淆。物理层不仅定义了物理介质及其正确连接的接口要求，物理层定义编码方式、校验方法、带宽、频谱、载波、波特率、电、光、无线电信号、流入异步串行通信控制、电缆类型、连接器的机械设计。信号通过传输介质从发送端到接收端。通信介质的机械和电气特性。

而数据链路层负责创建、传输和接收数据包，现场总线对于数据链路层有细分为LLC和MAC两层，前者提供接口网络层协议，并控制与其对等体的逻辑通信，后者提供对特定物理编码的访问和传输。

应用层规定了交互数据的方式，并定义了设备的各种信息、状态和参数。

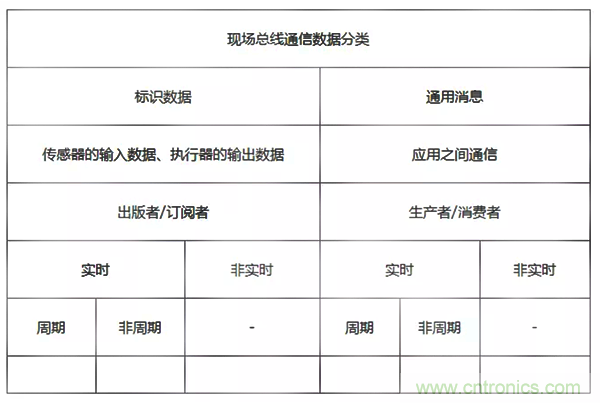

现场总线的通信数据一般分为标识数据和通用消息。标识数据是指控制器与传感器、控制器与执行器以及控制器之间传输过程变量。通用消息在系统组态和维护阶段，用于文件的下载和上传。

3.1替代4-20mA的接线方案

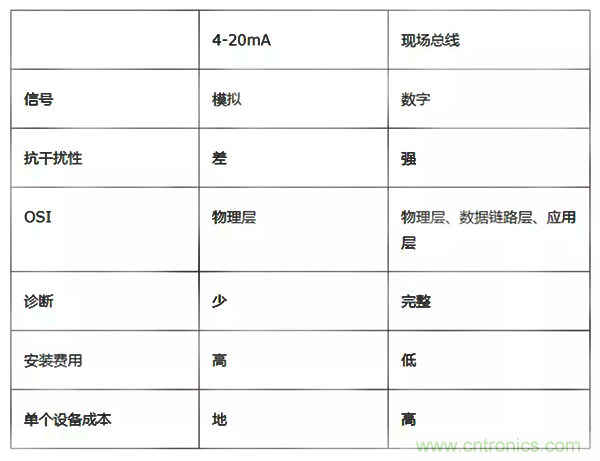

过去工业通信采用模拟信号，就是广为人知的4-20mA技术，后来现场总线使用数字通信体现出抗噪声、减少电缆、诊断功能等诸多的优点。因此现场总线会取代4-20mA。

采用现场总线的关键要求之一是分布式智能。为了访问现场总线，智能的传感器和执行器需要具备计算能力、数字通信、协议标准，因此设备成本相对就高。

3.2RS-232与RS-485电气标准

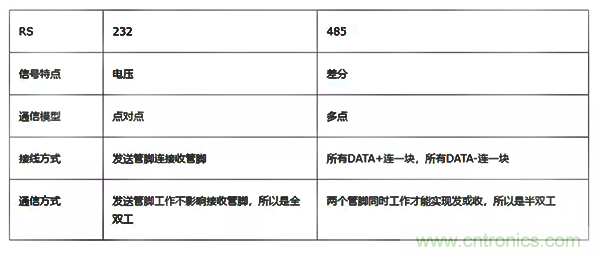

有人会把RS-232和RS-485当成总线，其实两者是一种接口的标准。接口标准主要从电气特性（信号）、机械特性（DB9）、管脚功能进行描述。两者的主要区别就是逻辑如何表示，前者是电压表示01，后者是电压差表示01。具体的比较如表所示。

因为RS-232只能实现点对点通信（双机互联），无法联网（多机），而RS-485能够连成总线型网络，而且很多现场总线基于RS-485标准，所以有人会理解成485总线，但是严格来说485总线不是一种现场总线，只是有些现场总线是使用了RS-485作为其物理层定义，因此现场总线和485不是一个层次上的概念。

3.3曼彻斯特编码、编码、码元的概念

电缆和连接器的引脚分配。引脚分配取决于电缆的类型以及所使用的网络架构。电信号的格式。用于信号0和1的编码，值或模拟中的特定值传输取决于所使用的网络架构。大多数现场总线使用曼彻斯特编码通信。

将时钟同步信号就隐藏在数据波形中，每个码元包含一个跳变，低到高或者高到低表示一个码元。先理解码元、比特、波特率、比特率，码元就相当于单词，而比特就是字母，单位时间内的传输的码元就是波特率，而单位时间传输的比特就是比特率。

单词可以由一个字母组成，也可以由几个字母组成，也就是说码元数是比特数的倍数，这时波特率也就是比特率的倍数关系。我们都有背单词的经历，比如说我们每天都要记住10个单词，假设每个单词都是4个字母组成，那么波特率就是每天记住的单词数，而比特率就是每天记住所有单词的字母数目。

3.4通信介质

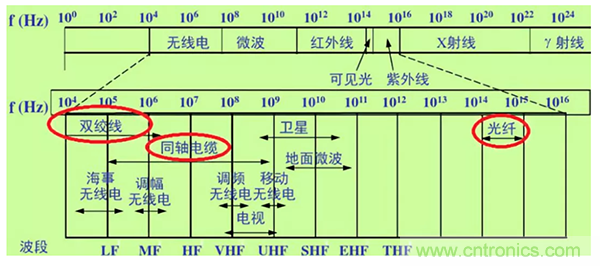

现场总线一般使用有线连接，原理是使用电磁波在通信介质传输中传播，通信介质有双绞线、同轴电缆和光纤，如图所示。随着工业现场对接线要求的不断变化，以及无线技术的快速发展，如今现场总线开始越来越多的使用无线连接。

3.5通信模型

通信模式是指两个或多个应用程序之间交互对象的方式，分为客户端/服务器和生产者/消费者（出版者/订阅者）两类模式。

3.5.1客户端/服务器模式

图显示了客户端/服务器模式，该模式更适合传输状态数据。当客户端发出读请求后，服务器就回复。客户端/服务器模式的通信过程一般细分为请求、指示、响应和确认四个步骤，其中指示是指服务器收到了一个请求事件，确认说明客户端收到了响应。响应服务有不同的意思，有的响应表示收到消息，有的表示开始服务或返回结果。

对于一个读服务，读出对象的值包含在响应中，读请求包含对象名称，并根据寻址机制访问本地对象，响应要么返回结果，要么返回执行失败的原因，以及响应时间。对象可以是先验、简单变量或一个复杂的结构体。

符合这种模式中的协议大多从制造信息规范（MMS）发展而来，应用层基于MMS模型管理各种对象，如任务（创建、取消、启动、恢复和停止）、变量（读写）、域（下载和上传）。MMS通常只会有一个服务子集。整个操作细分成请求、执行、响应三个部分，与MAC层处理时间和服务执行时间有关。

WorldFIP、ROFIBUS-FMS、PROFIUBUS-DP、INTERBUS、AS-I、P-NET等现场总线都是使用客户端/服务器的通信模型。而BatiBus是一种特殊的客户端/服务器模型，因为其中没有回复和确认。

3.5.2发布者/订阅者模式

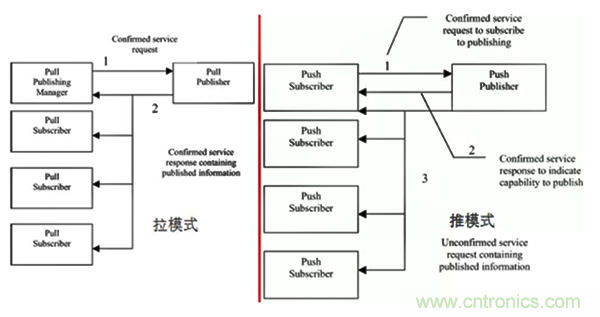

包含一个发布者应用和若干用户应用，分为“推”和“拉”两种模式。对于拉模式来说，发布者管理器发送一个请求，发布者通过广播（或多播）响应；而对于推模式来说，一个订阅者发送请求，发布者先响应这个请求，然后发送广播（或多播）数据。如图所示，推模式多了一次步骤。

发布者/订阅者模型非常适合于传输事件数据，可用于“事件通知”的要求和提示、MMS信息定义的提示。发布者/订阅者模型用于缓冲区之间通信（读写服务）。WorldFIP、CAN、LonWorks、EIBus、ControlNet、SWIFTNET和FF使用了发布者/订阅者模型。

3.6通信机制

通信机制包括周期性通信、应答机制和触发机制。

周期性通信源于自动控制和事件检测的基础——采样理论。大多数标记数据作为控制算法的输入或输出，要求周期性传输，主要应用在集中式控制系统进行周期性的查询操作。不同数据的通信周期可能不同，会产生抖动，那么通信协议就是要尽量消除抖动。这些系统基于状态通信，有时也称为“时间触发系统”。

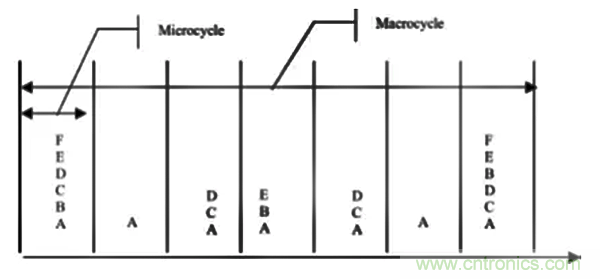

图显示了一个周期性通信的例子，每个基本周期都有C和D，每两个周期有B和E，每三个周期有F，因此总线周期（大周期）等于所有周期的最小公倍数（LCM），而节拍（小周期）是一个时间间隔等于最大公约数（HCD）。有的现场总线所有数据都通过周期型通信，但网络负载太大了，因此某些数据会采用非周期的传输，比如说一些状态变量可以在发生变化后再传送。

协议引入应答机制，接收机通知发射机一个消息是否已正确接收。在现场总线应用中，非周期通信需要应答机制，而周期性通信则不需要，因为在周期性通信中如果出现错误，接收方会忽略错误并等待后续正确数据。

除了周期性和非周期性通信之外还有时间、事件触发。大多数现场总线都倾向于一种时间触发系统，一些还会结合事件触发，由周期性服务器管理事件。

3.7错误控制与流量控制

错误管理、恢复机制要在用户控制中，即应用程序进程中。错误检测或通信控制要么由发送方实现，要么由接收方实现。在现场总线中，两种情况都有，现场总线通常会提供两种通信机制。
