液位继电器的工作原理

液位继电器是控制液面的继电器。这是一个继电器内部有电子线路，利用液体的导电性。当液面达到一定高度时继电器就会动作切断电源。液面低于一定位置时接通电源使水泵工作。达到自动控制的作用。

概述

液位继电器是一种控制液面的继电器。它是一种电控制器件，是当输入量的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统和被控制系统之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种自动开关。故在电路中起着自动调节、安全保护、转换电路等作用。

自动控制由传感器和控制执行机构组成。液位控制器的传感器一般是导线。利用水的导电性。水的导电性较差，不能直接驱动继电器。所以要有电子线路将电流放大，以推动继电器工作。继电器就是执行机构。

工作原理

水箱水位过低(低于黄线端子)时，第一只三极管基极呈低电平，三极管呈截止状态，集电极呈高电平；第二只三极管基极有足够电流通过，三极管饮和导通，继电器(K)得电吸合，常开触点(2、3脚)闭合，外接接触器得电吸合、水泵抽水供水箱。水箱水位逐渐上升，尽管高于黄线端子，因此时继电器呈吸合状态，6、7脚端导通而6、5脚 端断开，第一只三极管继续呈截止状态。

当水位上升到粉红线端子时，黄、粉红线端子经水阻通过电流到第一只三极管基极，三极管饱和导通，集电极呈低电平，第二只三极管基极无电流通过而截止，集电极呈高电平，继电器失电复位切断接接触器电源，水泵停止。只有当水位回落低于黄线端子时再重复上述运行。

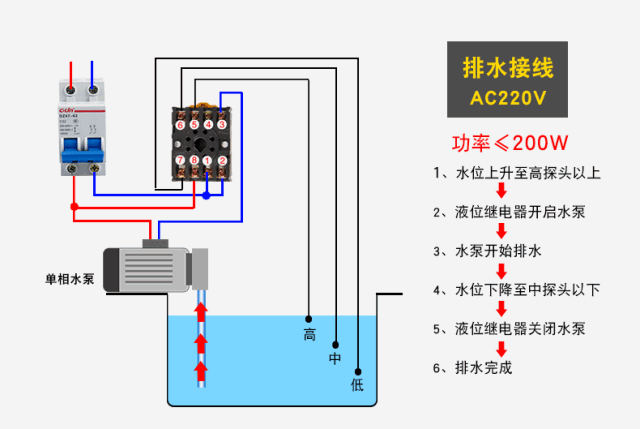

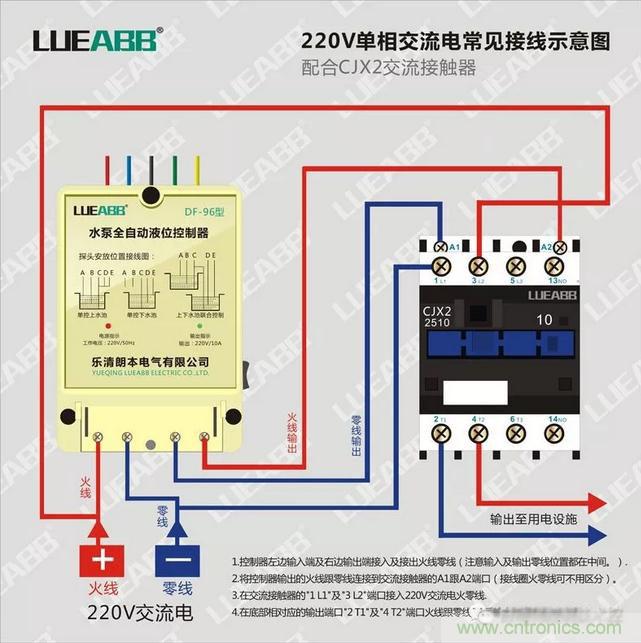

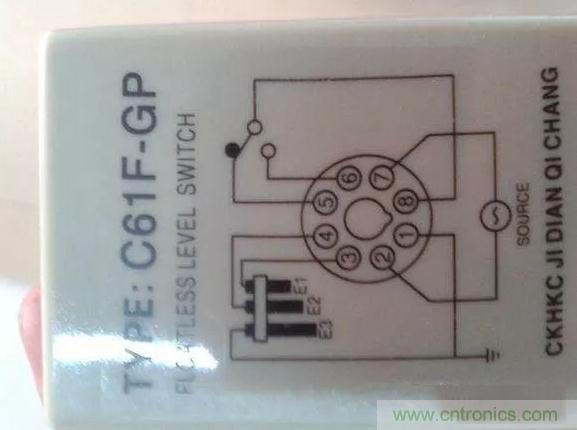

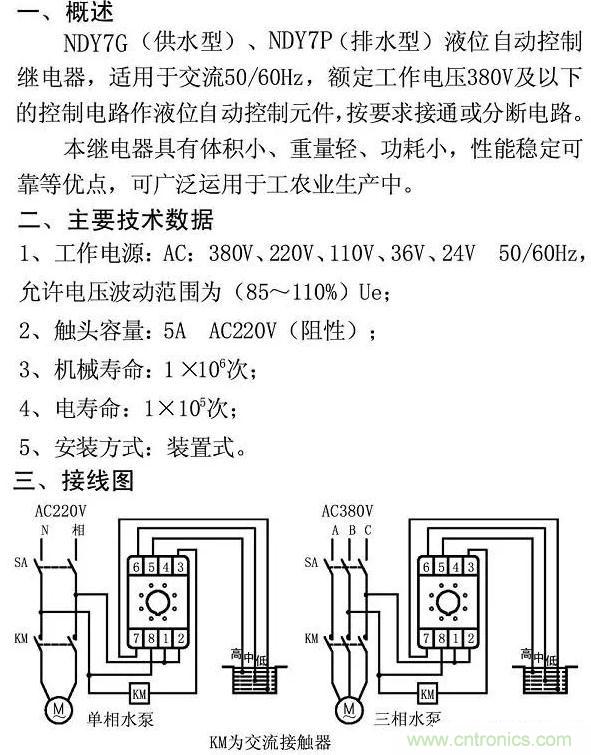

相关图片
