直插式电阻、电容封装与尺寸
品慧电子讯直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这个尺寸肯定比电阻本身要稍微大一点点。
直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
一、直插式电阻封装及尺寸

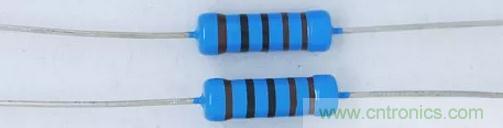

直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：
常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：
直插式电阻功率与封装尺寸:
1/8W ----AXIAL-0.3
1/4W ----AXIAL-0.4或AXIAL-0.3（如果自己弯折的比较靠近电阻根部的话）
1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己弯折的比较靠近电阻根部的话）
1W
----AXIAL-0.6或AXIAL-0.5（如果自己弯折的比较靠近电阻根部的话）
2W ----AXIAL-0.8(根据实际测量，AXIAL-0.9的尺寸比较合适)
3W ----AXIAL-1.0
5W ----AXIAL-1.2

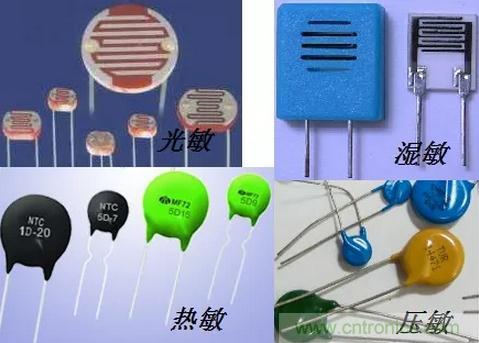

另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等。

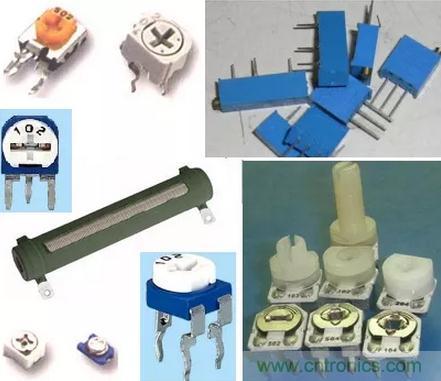

而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。如下图：
二、直插式电容封装及尺寸
1、无极电容

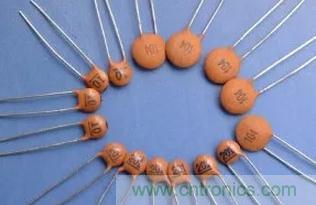

常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：

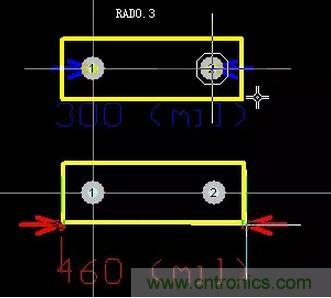

无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）
2、有极电容

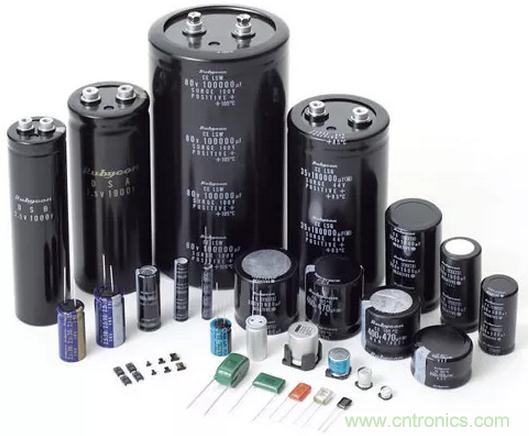

有极电容一般指电解电容，如下图：
下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。图中灰白色的那种就是，很 多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

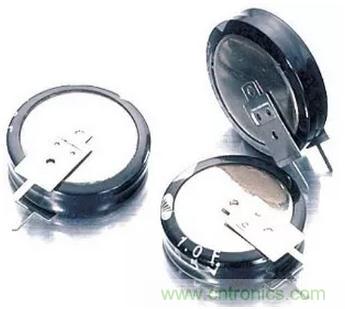

看下面的法拉电容也比较有意思。

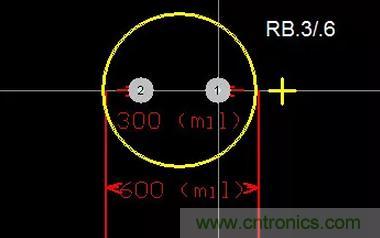

电解电容封装则以RB标识，常见封装有：RB.2/.4、RB.3/.6、RB.4/.8、RB.5/1.0，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸（丝印），单位仍然是英寸，如下图（RB-.3/.6）：
注：本文实物图来源于Google图片搜索，尺寸图来源为Protel 99 SE抓图。

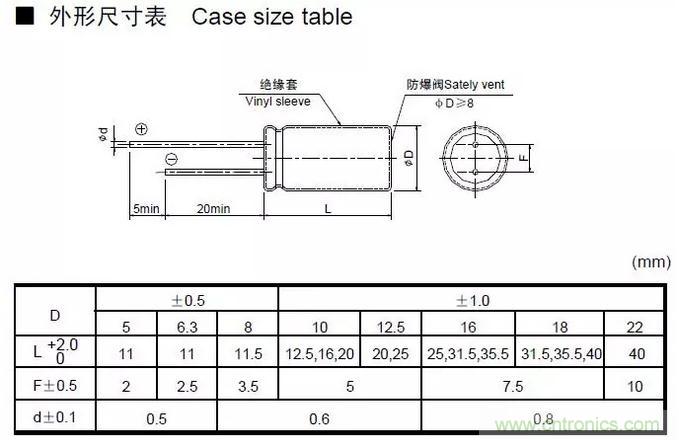

CD268 型铝电解电容器
CD268Series Aluminum Electrolytic Capacitor

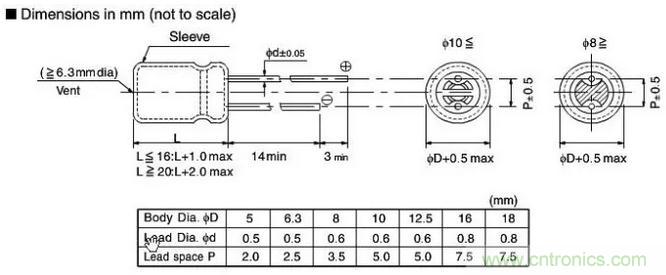

Panasonic Aluminum Electrolytic Capacitor
Series: NHG Type: A
