非常详尽！通用型有源滤波器原理分析

品慧电子讯：通用型有源滤波器是一大类基于运放和电阻、电容构成的二阶有源滤波器，由于它们同时可以实现低通、高通、带通、带阻等多种滤波形式，所以被称为通用型有源滤波器。

从数学原理上来说，通用型有源滤波器可以用如下的系统框图来表示。

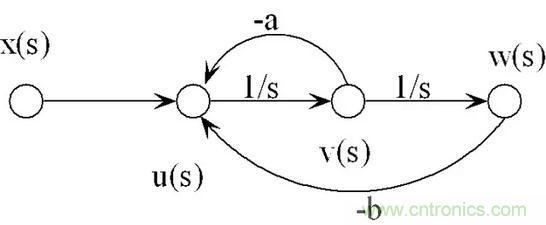

图1：典型的二阶系统的信号流图

上面是一个典型的二阶系统的信号流图，利用Mason 公式可以很容易的得到系统各个通路的传递函数：

上面三个式子分别对应高通、带通和低通滤波器，如果将u、v、w三路信号加权叠加则可以组成任意的二阶系统。

二阶系统传递函数的分母多项式的标准形式为：

经比较可知，大环路增益b决定二阶系统的固有频率，小环路的增益a决定系统的阻尼系数，也就是决定系统的品质因数Q。

状态变量滤波器

状态变量滤波器也被称为KHN 滤波器，属于通用型有源滤波器的一种实现形式，由Kerwin、Huelsman’Newcomb与1967年提出的。电路的基本形式如下。

图2：反向输入型KHN 滤波器

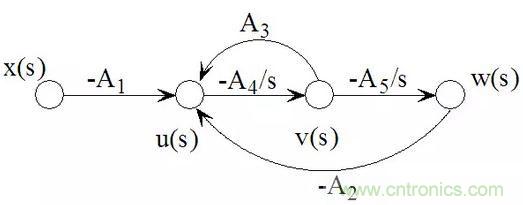

转换为信号流图后如下图所示。
其中：

列写系统各个通路的传递函数如下：

将（3）带入（4）后经整理可得：

如果对电阻电容的值做一些限制，公式会变得更简单。设：

可以看出品质因数Q只依赖于R1与R2的比值。而固有频率只与RC的乘积有关。

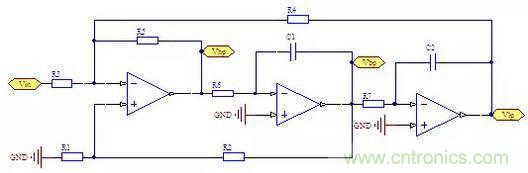

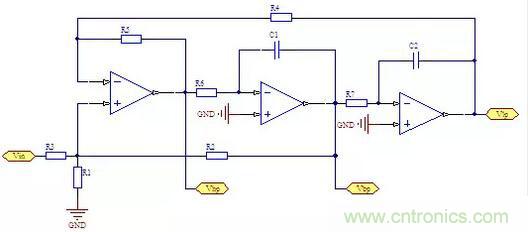

正向输入型的KHN滤波器如下图所示：

图3：正向输入型的KHN滤波器

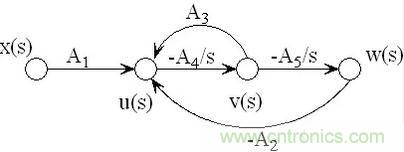

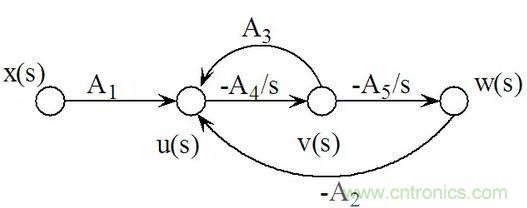

对应的信号流图如下：

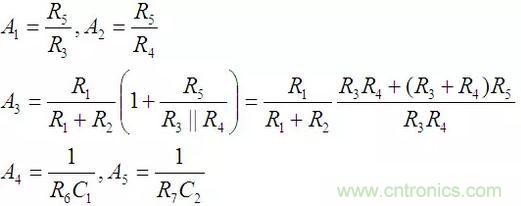

从信号流图上看，仅仅是x(s) 到 u(s) 之间的增益从 -A1 变为 A1，其他的地方完全相同。但是由于R3从运放的负输入端移动到了正输入端，所以A1和A3的值发生了很大的变化。

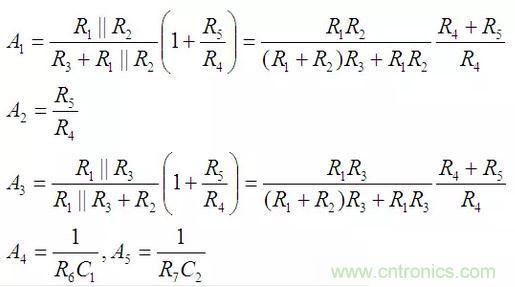

列写系统各个通路的传递函数如下：

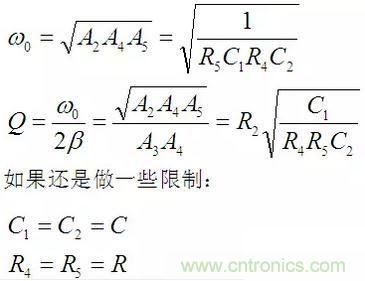

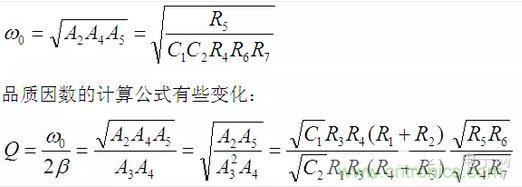

由于A2、A4和A5都没有变化，所以系统的固有频率没有变：

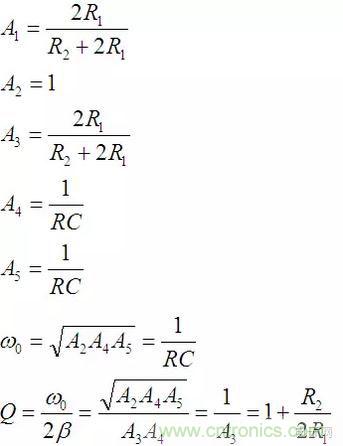

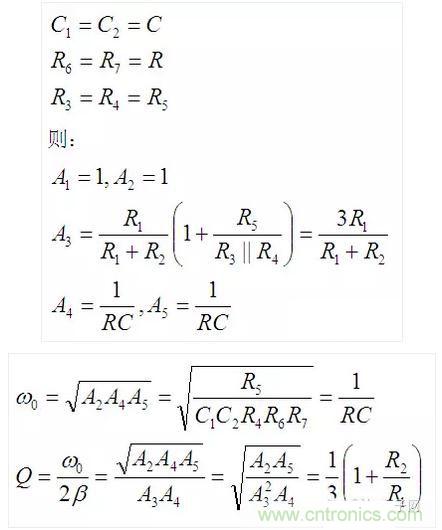

如果还是做一些限制：

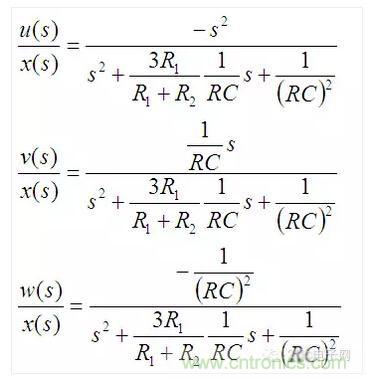

则可以简化为：

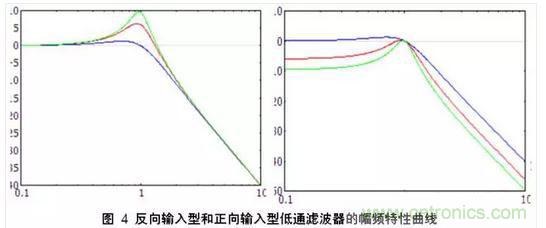

正向输入型和反向输入型最大的区别在于通频带的增益。下面给出低通滤波器时的幅频特性曲线。两边的曲线一对比他们的区别就一目了然了。

Tow-Thomas 型二阶滤波器

另一种类似的电路形式称之为 Tow-Thomas 型滤波器。它的基本电路形式如下，其中R3=R6构成一个反向器。

图5：Tow-Thomas 型滤波器

信号流图与正向输入型KHN滤波器完全相同。需要说明的是u(s)是电流信号，表示的是流过C1的电流的大小。

但是A1到A5的表达式却变得简单的多。

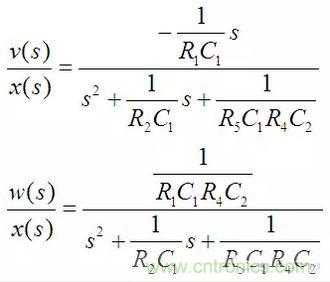

列写系统各个通路的传递函数也与正向输入型KHN滤波器完全相同，这里重复如下：

由于u(s)是电流信号，无法直接引出使用，因此也就没有列出来。将（16）带入（17）后可得：

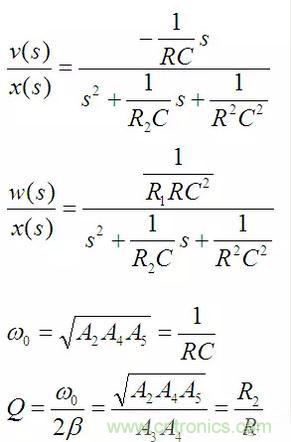

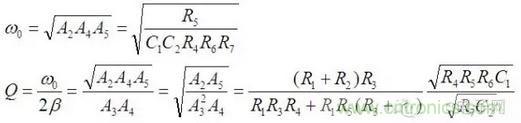

品质因数和固有频率计算如下：

则可以化简为：

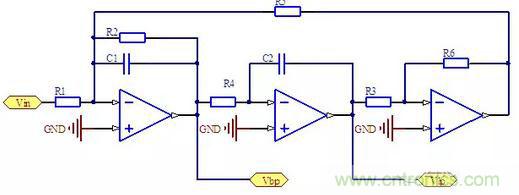

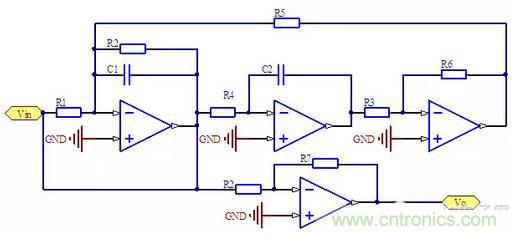

原始信号减去带通信号就称为带阻信号了，因此再增加一个运放就可以实现带阻型滤波器。

图6：Tow-Thomas 带阻型滤波器

这个电路的要点是R1=R2，这样才能保证原始信号与带通信号的幅度相同。也就是说要求A1=A3。

简单的说，这种办法生成的带阻滤波器其实就是在虚轴上对应位置添加了零点。

图7：Tow-Thomas 带阻型滤波器的零、极点分布

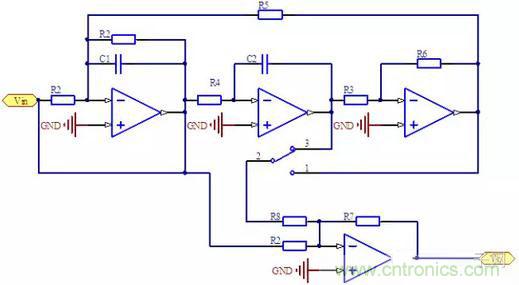

带阻信号如果再与低通信号相加，就能够组成低通带阻型或高通带阻型。下面是电路原理图。

图8：Tow-Thomas (高通/低通)带阻型滤波器

单刀双掷开关打到3的位置时对应低通带阻滤波器，打到2的位置时对应高通带阻滤波器。原理可以这样分析。首先，传递函数可以写为如下形式：

单刀双掷开关打到3的位置时α的值为正，打到2的位置时α的值为负。α 值的变化对应的是系统零点的移动。α大于0 相当于零点互相远离。

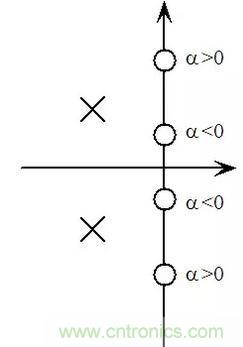

图9：Tow-Thomas (高通/低通)带阻型滤波器的零、极点分布

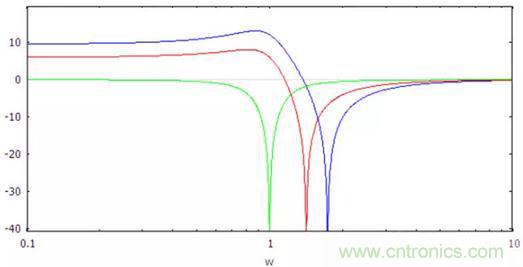

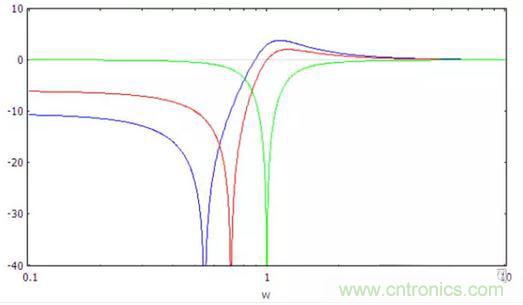

(高通/低通)带阻型滤波器的典型频响如下面两幅图所示。

图10：低通带阻型滤波器的幅频响应

图11：高通带阻型滤波器的幅频响应
