高压电容器好坏的判断方法
品慧电子讯高压变压器是贵重元件，又是易损元件。很有可能出现：高压线漏电，短路，烧断。我们还在修理中发现，初级线竟用铝包线做的，与插片的焊接点常有接触不良毛病。
1.不通电情况的检测判断:用肪用表测量阻值。初级两端阻值2欧姆, 次级灯丝阻值相接近短接。高压绕组阻值80~ 120欧姆。不同的变压器差别明显。
2.通电检测判断:把初级接上220V交流市电,看次级电压是否在范围内。灯丝4V左右,高压2000V ,这里的2000V不好测量。常见的万用表测量电压没有这么高。可能通过引出电弧初步判断。这需要经验。也可以通过测量空载电流电流辅助判断。微波炉用变压器控制电流4A左右。
在微波炉不工作时检查。先将变压器的连线断开，用万用表的电阻档测。初级绕组2。2欧左右，高压绕组130欧左右，为正常。高压绕组一端通地的，要测高压绕组的电阻，将一个表笔接在底板上；另一表笔接与高压二极管的连线上。灯丝绕组太粗太短，不好测，也不常坏。
高压变压器是贵重元件，又是易损元件。很有可能出现：高压线漏电，短路，烧断。我们还在修理中发现，初级线竟用铝包线做的，与插片的焊接点常有接触不良毛病。
检测电容器好坏详解
1．需将测量仪器设在最高电阻量程；
2．正常现象：
a．测试电容器两端子，在短时间内（实跳）显示导通，然后充电后的电阻大约为10MΩ；
b．端子与外壳的电阻应无穷大；
3．不正常现象：
a．短路电容器始终导通；
b．开路电容器因其10MΩ的内阻而始终显示大约10MΩ的电阻值；
c．当高压电容器中的内部线路接线开路，就会显示一个无穷大电阻。

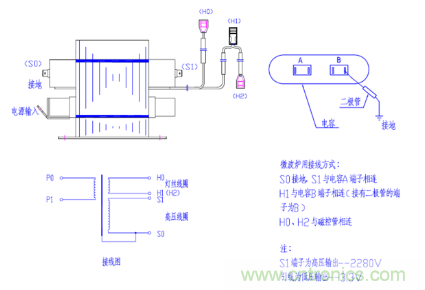

微波炉电容接法图详解
请仔细看下这个电路图，看看文字说明就知道了。
1、左下角是接线电气图。有的变压器次级线圈是引线（S0直接钉在变压器铁芯上），图中的是端子结构，一样的。
2、灯丝线圈的引线一般是红色、红黑、红白的硅胶线，里面一根1.0线径的线芯。
要说微波炉的电容器,那是指机内的高压电容器吧,它表面上有2个接线端子,另外其外壳也算一个接线端子的。 电容器的外壳必须和微波炉机壳可靠连接，机壳必须和电源线的地线可靠连接，电源线插头地线端必须和插座中的地线可靠接触 ,插座中的地线必须和电源系统的地线可靠连接；电容器上的2个接线端子，一端接高压变压器的高压输出端，另一端接到磁控管的高压输入端。
