继电器和接触器傻傻分不清楚，图文为您解答它们的区别！

接触器

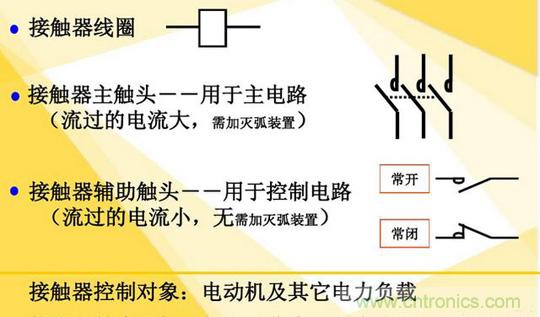

接触器用来接通或断开功率较大的负载，用在（功率）主电路中，主触头可能带有连锁接点以表示主触头的开闭状态。

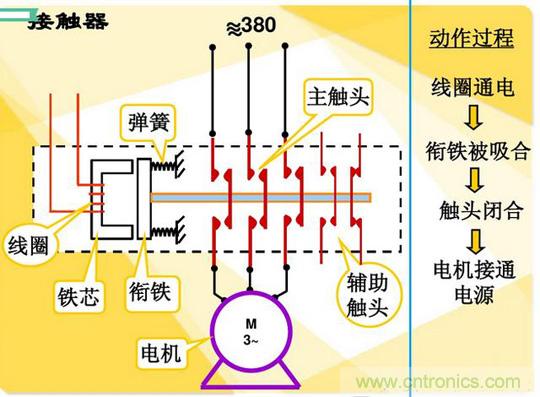

接触器利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开;常开触头闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合;常开触头断开。

继电器和接触器的区别

继电器和接触器的本质区别就是承受的载荷不同，电流容量大的是接触器，小的是继电器，还有区别使用在主回路的用接触器，控制回路用继电器。

接触器的作用是用来接通和分断较大的电流信号，驱动电机等功率设备；

继电器的作用是用来进行信号的转换，不同电压等级的设备之间控制信号的接口，其触点承载能力一般较小，用来驱动接触器等电器元件。

我们举例说明接触器如何起到自锁，互锁的作用：

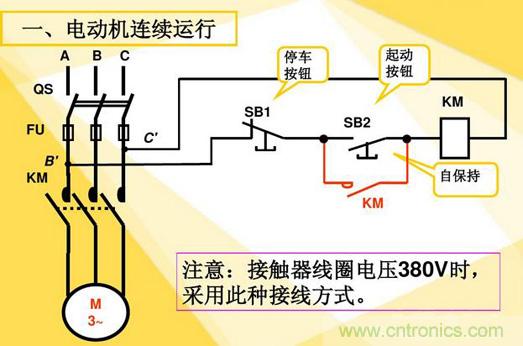

假设有两个接触器：A，B，分别控制两台电机。A接触器的起动接点为Qa，把A的常开辅助点，并联于Qa，即为自锁。

自锁的作用：起动接点Qa闭合，A接触器吸上，A的常开辅助点闭合，即使Qa断开，A接触器由自己的辅助点保持吸上状态，此为自锁。

把A的常闭辅助点串联在B接触器的线圈回路；同时，把B的常闭辅助点串联在A接触器的线圈回路，则为互锁。

互锁的作用：A接触器吸上；则B接触器不能吸上，反之亦然。

而继电器则不一样

1、继电器属于二次设备，有中间继电器、电压继电器、电流继电器、时间继电器等，用于信号采样、转接、控制、保护等，属于低压设备，触头容量均较小，一般为5A。

断路器属于一次设备，有空气断路器、油断路器、真空断路器、SF6断路器等，它直接工作在一次电源线上，用于负载的分、合（控制）电源的作用，根据型号不同，工作电压及触头容量也不同

2、继电器是用小电流控制大电流，通常用在控制电路里。 熔断器是以自身的破坏来避免电路受损，用在保护电路里。 断路器就是空开类的开关，控制电路通断的。 继电器是用二次控制电路里。 熔断器是用在保护电路里。 断路器就是控制电路通断的。

3、继电器是把小电流或小电压放大。也是扩大二次接线的路数 熔断器是防止线路和电器设备短路造成更大损失的保护装置

断路器作用除于熔断器相同外可启动和停止电器设备并可免去换熔丝的麻烦 4、熔断器：有高低压之分，可切断短路电流。用于保护在电路发生短路故障时对电源和用电设备的破坏。不能反复使用

断路器：有高低压之分，可切断短路电流。用于保护着电路发生短路故障时对电源和用电设备的破坏。可以反复使用。

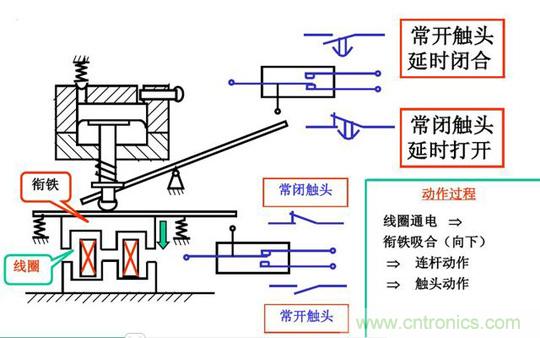

继电器：只有低压和弱电电路使用。用于控制回路中，对电路实现控制和保护功能。通常是用小功率驱动大功率。可实现不同电压等级的电路元器件之间的控制。按照其功能有可分为：电压继电器、电流继电器、功率继电器、时间继电器、热继电器、电流电压继电器等等。

接触器和继电器的作用

继电器

1） 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2） 放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3） 综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4） 自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

接触器

接触器的作用就是用小电流来控制大电流负载，可以远距离控制，同时可以自锁互锁，防止误动作造成事故，由于是小电流控制，使得保护电路简单可靠。

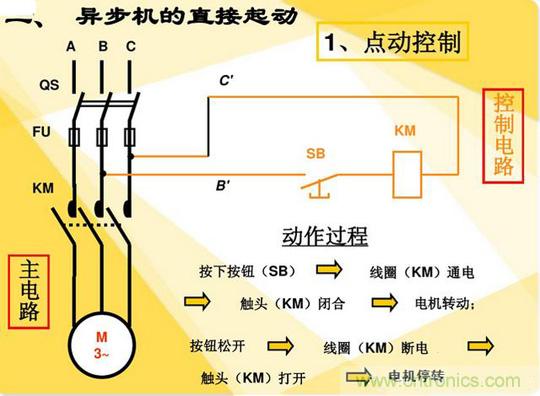

应用举例
