一文看懂电阻、电容、电位器、三极管、二极管、可控硅！
品慧电子讯电子元器件的学习，是每个学习电子的朋友，都必须经历的一道门槛，不断地学习才能不断地进步。本文就着电阻、电容、电位器、三极管、二极管、可控硅等元器件，给大家一一介绍。
电子元器件的学习，是每个学习电子的朋友，都必须经历的一道门槛，不断地学习才能不断地进步。本文就着电阻、电容、电位器、三极管、二极管、可控硅等元器件，给大家一一介绍。
电阻：
指器件或材料对电流的阻碍作用。 在直流电路中，电阻值等于电压降除以所通过的电流。导线的电阻取决于它的长度、截面积和材料的性质。金属的电阻最小，绝缘体的电阻最大。电阻的基本单位是欧姆，简称欧。利用器材或材料对电流的阻碍作用制成的电子元件。

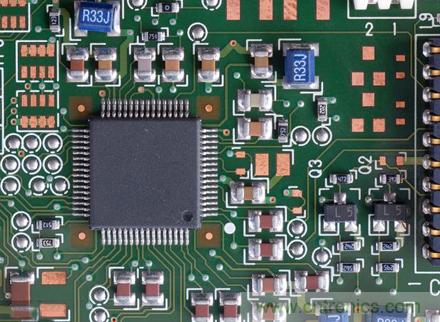

图中为贴片电阻
常用计算公式：
I=U/R（欧姆定律:导体中的电流跟导体两端电压成正比,跟导体的电阻成反比）
I=I1+I2+…+In (并联电路中电流的特点：干路上的电流等于各支路电流之和)
U=U1=U2=…=Un （并联电路中电压的特点：各支路两端电压相等.都等于电源电

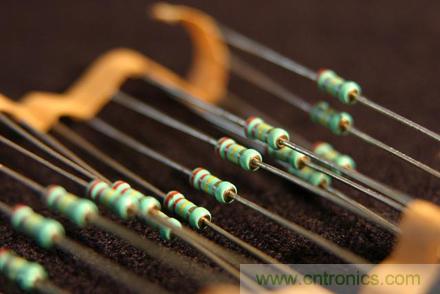

插件电阻
电容：
非导电体的下述性质:当非导电体的两个相对表面保持某一电位差时(如在电容器中)，由于电荷移动的结果，能量便贮存在该非导电体之中，电容器的俗称。
●耦合:用在耦合电路中的电容称为耦合电容，在阻容耦合放大器和其他电容耦合电路中大量使用这种电容电路，起隔直流通交流作用。

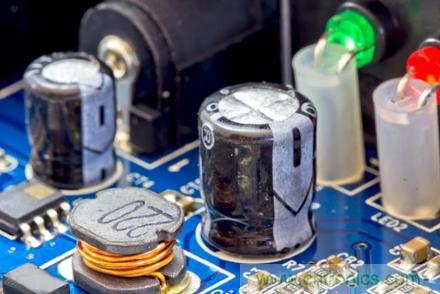

电解电容
●滤波:用在滤波电路中的电容器称为滤波电容，在电源滤波和各种滤波器电路中使用这种电容电路，滤波电容将一定频段内的信号从总信号中去除。
●退耦:用在退耦电路中的电容器称为退耦电容，在多级放大器的直流电压供给电路中使用这种电容电路，退耦电容消除每级放大器之间的有害低频交连。
●高频消振:用在高频消振电路中的电容称为高频消振电容，在音频负反馈放大器中，为了消振可能出现的高频自激，采用这种电容电路，以消除放大器可能出现的高频啸叫。
电容
●谐振:用在LC谐振电路中的电容器称为谐振电容，LC并联和串联谐振电路中都需这种电容电路。
●旁路:用在旁路电路中的电容器称为旁路电容，电路中如果需要从信号中去掉某一频段的信号，可以使用旁路电容电路，根据所去掉信号频率不同，有全频域(所有交流信号)旁路电容电路和高频旁路电容电路。
●中和:用在中和电路中的电容器称为中和电容。在收音机高频和中频放大器，电视机高频放大器中，采用这种中和电容电路，以消除自激。
●定时:用在定时电路中的电容器称为定时电容。在需要通过电容充电、放电进行时间控制的电路中使用定时电容电路，电容起控制时间常数大小的作用。

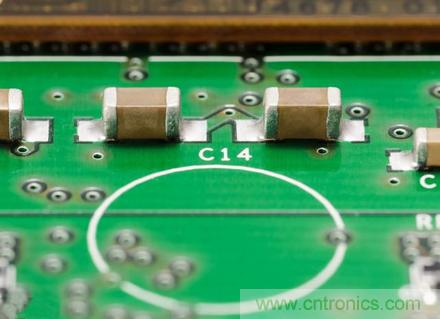

贴片电容
●积分:用在积分电路中的电容器称为积分电容。在电势场扫描的同步分离电路中，采用这种积分电容电路，可以从场复合同步信号中取出场同步信号。
●微分:用在微分电路中的电容器称为微分电容。在触发器电路中为了得到尖顶触发信号，采用这种微分电容电路，以从各类(主要是矩形脉冲)信号中得到尖顶脉冲触发信号。
●补偿:用在补偿电路中的电容器称为补偿电容，在卡座的低音补偿电路中，使用这种低频补偿电容电路，以提升放音信号中的低频信号，此外，还有高频补偿电容电路。
电容
●自举:用在自举电路中的电容器称为自举电容，常用的OTL功率放大器输出级电路采用这种自举电容电路，以通过正反馈的方式少量提升信号的正半周幅度。
●分频:在分频电路中的电容器称为分频电容，在音箱的扬声器分频电路中，使用分频电容电路，以使高频扬声器工作在高频段，中频扬声器工作在中频段，低频扬声器工作在低频段。
●负载电容:是指与石英晶体谐振器一起决定负载谐振频率的有效外界电容。负载电容常用的标准值有16pF、20pF、30pF、50pF和100pF。负载电容可以根据具体情况作适当的调整，通过调整一般可以将谐振器的工作频率调到标称值。
电位器：
电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件。电位器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。
电位器既可作三端元件使用也可作二端元件使用。后者可视作一可变电阻器，由于它在电路中的作用是获得与输入电压(外加电压)成一定关系的输出电压，因此称之为电位器。

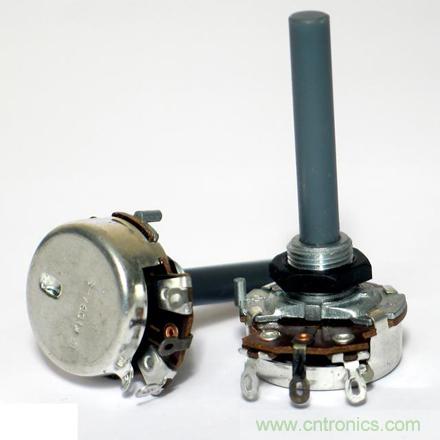

可调电位器
三极管：
三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件其作用是把微弱信号放大成幅度值较大的电信号， 也用作无触点开关。晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

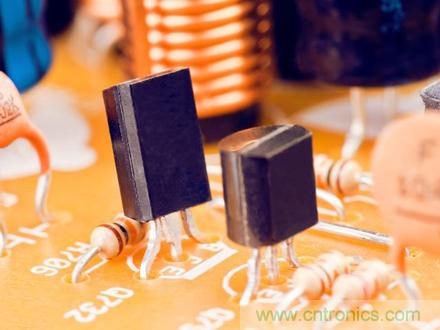

三极管

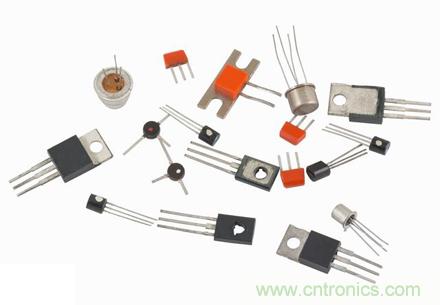

各种型号，三极管
二极管：
二极管，（英语：Diode），电子元件当中，一种具有两个电极的装置，只允许电流由单一方向流过，许多的使用是应用其整流的功能。而变容二极管（Varicap Diode）则用来当作电子式的可调电容器。大部分二极管所具备的电流方向性我们通常称之为“整流（Rectifying）”功能。二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断 （称为逆向偏压）。因此，二极管可以想成电子版的逆止阀。

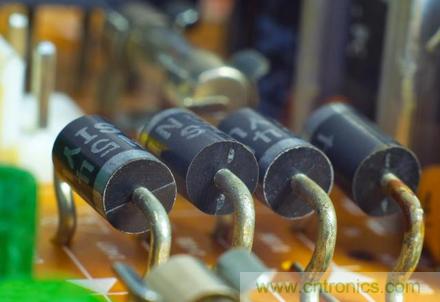

二极管
可控硅：
可控硅又称晶闸管（Silicon Controlled Rectifier,SCR）。自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶可控硅闸管、快速晶闸管，等等。

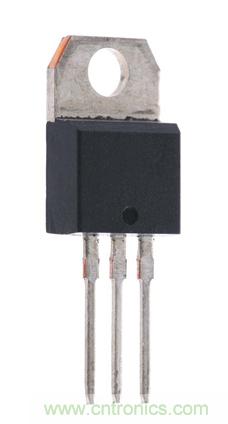

可控硅

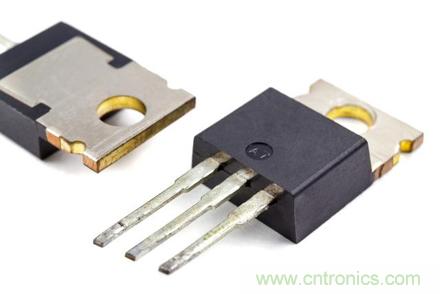

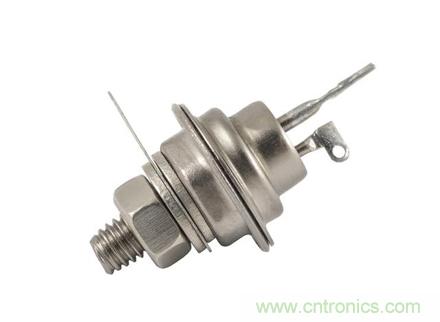

大功率可控硅
晶闸管、可控硅
