三极管放大电流信号介绍

品慧电子讯相信不少电子初学者都搞不清楚三极管是如何放大电流的，晶体管电路的图书中也鲜有通俗易懂的介绍。这里我们省略三极管复杂的偏置电路，将三极管视为一个压控可变电阻来解释一下三极管是如何放大电流信号的。

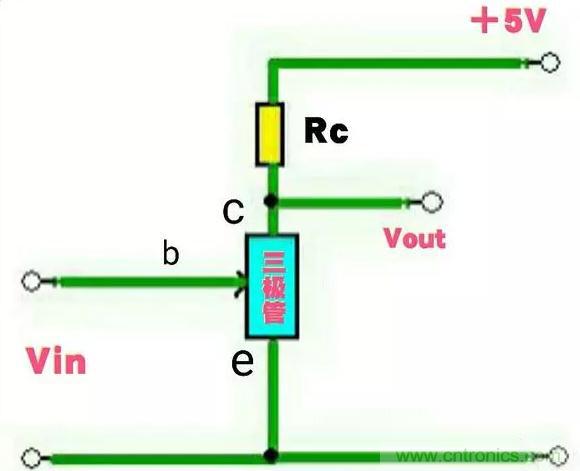

图1：三极管等效放大电路

这里假定图中的三极管是一个NPN型三极管，其c-e两极之间的电阻可以视为一个受输入信号控制的压控电阻。Vin为加在三极管be结（发射结）的输入信号电压，Vout为三极管集电极的输出电压。

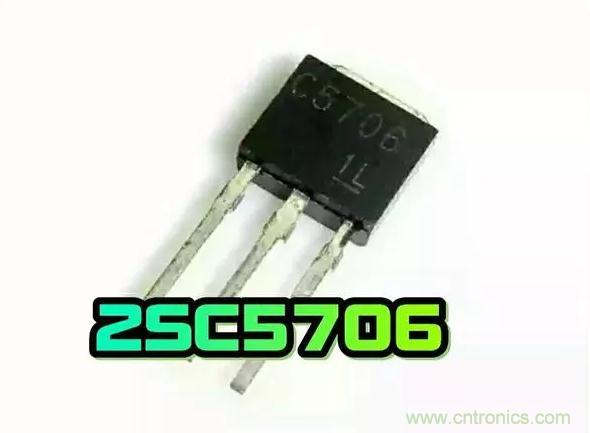

图2：2SC5706高频开关三极管

三极管的be结的伏安特性与二极管相似，只要加在be结的正向电压有微小的变化，流过该PN结的正向电流Ib（基极电流）便会有较大的变化。由于三极管的集电极电流Ic≈βIb，故三极管be结加的信号电压有较小的变化，便会引起三极管集电极电流Ic较大的变化，这样三极管便实现了电流放大。

上图中，三极管的c-e两极之间可以视为一个可变电阻，这个电阻的大小受输入信号控制，并与输入信号呈良好的线性关系。当输入电压Vin增大时，三极管的c-e两极之间的电阻减小，集电极电流Ic增大，使电阻Rc两端的电压也增大，这样在Rc两端便获得了一个放大了的电压信号。

顺便说一下，三极管所谓的放大功能，实际上就是将直流电源供给的电能转化成了按照输入信号变化的输出信号。
