统计11款无线充电器拆解，看到哪些主控芯片？
品慧电子讯虽然最近几乎每年都被媒体称为无线充电元年，但我觉得，今年才是真正的元年。各种无线充电板的评测、拆解、对比相拥而出。EDN电子技术设计的编辑对比了11款流行的无线充电器，整理出他们的主控芯片。

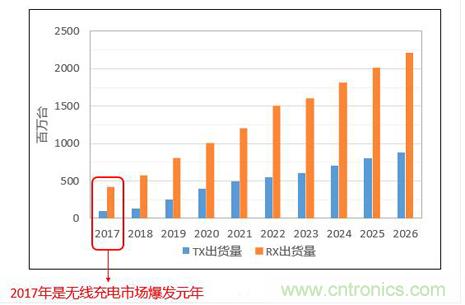

来自市场研究机构IHS的报告显示：预计2020年TX出货达4亿台。
虽然最近几乎每年都被媒体称为无线充电元年，但我觉得，今年才是真正的元年。各种无线充电板的评测、拆解、对比相拥而出。

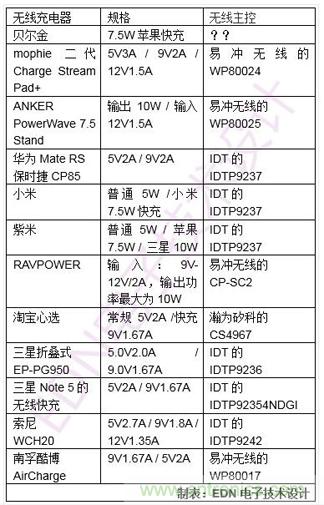

EDN电子技术设计的编辑对比了11款流行的无线充电器，整理出他们的主控芯片：
除了上述采用SoC的方案，还有更多的用分立方案实现的产品充斥淘宝。
这类分立方案一般包括主控的MCU、信号处理的运放IC、供电电路、驱动线圈的H桥、驱动H桥的驱动器，还有众多的电阻电容，看起来BOM更复杂。
坚持SoC方案更优的设计者认为，单片无线充电发射器IC把分立方案中的全桥驱动电路、电压电流检测/信号解调电路、LDO和MCU整合为一颗，能更好的适应市场。
