开关电源主要部件的选型之电感L1

品慧电子讯电感在开关电源中发挥着重要作用，本文ROHM将为大家介绍电感的选型方法。

电感：L1

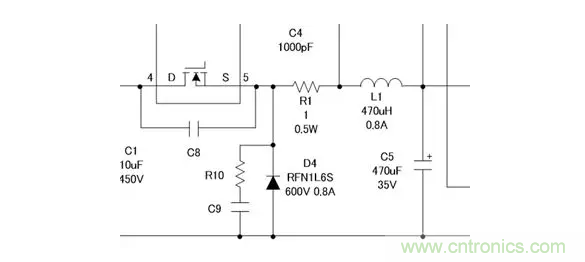

电感L1如电路图所示，由输出电容器C5和LC滤波器共同组成。L1电感值的设置要使设备在不连续模式下工作。这是因为如果以连续模式工作，二极管的反向恢复时间、trr间的反向电流会导致二极管的损耗増加，而且该反向电流还会成为MOSFET导通时的峰值电流，因此MOSFET的损耗也会増加。为了避免这种问题而选择不连续模式。

电感值的计算

首先计算电感值。设VIN为101V。假设90VAC条件下，峰值电压为1.41倍，余量为20%。

设 VIN = 90VAC×1.41×0.8 = 101V ，则：

Iomax取20%左右的余量，得出：Iomax = 0.2A×1.2 = 0.24A。

设临界点（峰值）　Ip = Iomax×2 = 0.48A　，则：

根据该计算结果，选择标准值470µH。

电感电流的计算

接下来计算电感电流，以确定电感的容许电流。

输入电压最大时，电感电流最大。最大输入电压为264VAC时，电源IC开关（MOSFET）的导通时间为IC的最小导通时间。根据输出电压和电感的电感值等条件，该最小导通时间约为0.6～1.5µs。

假设最大输入电压264VAC时的最小导通时间为1µs，则：

因此，应该选择电感值470µH、电感电流0.8A以上的电感。必须要注意的是，一定要通过实际装机来确认电感电流，确保是电感不饱和的。
