对电阻使用的经验法则说不

品慧电子讯如果您是在741运算放大器横行天下的时代长大的，那么平衡运算放大器输入端电阻的观念必定已扎根在您的头脑中。随着时间的流逝，由于不同电路技术和不同IC工艺的出现，这样做可能不再是对的。事实上，它可能引起更大直流误差和更多噪声，使电路更不稳定。我们以前为什么要那样做？什么变化导致我们现在这样做可能是错误的？

按照许多年前老师的教导，我们会在运算放大器的两个输入端放上相等的阻抗。本文探究为什么会有这么一条经验法则，以及我们是否应当遵循这种做法。

老师的教导

如果您是在741运算放大器横行天下的时代长大的，那么平衡运算放大器输入端电阻的观念必定已扎根在您的头脑中。随着时间的流逝，由于不同电路技术和不同IC工艺的出现，这样做可能不再是对的。事实上，它可能引起更大直流误差和更多噪声，使电路更不稳定。我们以前为什么要那样做？什么变化导致我们现在这样做可能是错误的？

在二十世纪六十年代和七十年代，第一代运算放大器采用普通双极性工艺制造。为获得合理的速度，差分对电流源电流一般在10 μA到20 μA范围内。

而β值为40到70，故输入偏置电流在1 μA左右。然而，晶体管匹配度不是那么高，所以输入偏置电流不相等，导致输入偏置电流之间有10%到20%的偏差（称为"输入失调电流"）。

在同相接地输入端增加一个与输入电阻R1和反馈电阻R2的并联组合相等的电阻（图1中的R3），可以让阻抗相等。做一些计算可以证明，误差降至。由于为的10%到20%，所以这会有助于降低输出失调误差。

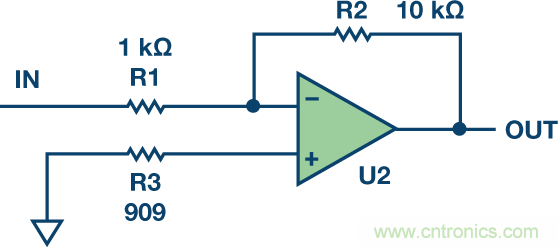

图1. 经典反相放大器

直流误差

为降低双极性运算放大器的输入偏置电流，许多运算放大器设计集成了输入偏置电流消除功能。OP07就是一个例子。输入偏置电流消除功能的增加使偏置电流大大降低，但输入失调电流可能为剩余偏置电流的50%到100%，所以增加电阻的作用非常有限。某些情况下，增加电阻反而可能导致输出误差提高。

噪声

电阻热噪声的计算公式为√4kTRB，故1 kΩ电阻会有4 nV/√Hz的噪声。增加电阻会增加噪声。在图2中，出人意料的是，虽然909 Ω补偿电阻是值最低的电阻，但由于从该节点到输出端的噪声增益，它给图2输出端贡献的噪声最多。R1引起的输出噪声为40 nV/√Hz，R2为12.6 nV/√Hz，R3为42 nV/√Hz。因此，请勿使用电阻。另一方面，如果运算放大器采用双电源供电，并且一个电源先于另一个电源上电，那么ESD网络可能发生闩锁问题。这种情况下，可能希望增加一定的电阻来保护器件。但若使用的话，应在电阻上放置一个旁路电容以减少电阻的噪声贡献。

图2. 噪声分析

稳定性

所有运算放大器都有一定的输入电容，包括差分和共模。如果运算放大器连接为跟随器，并且在反馈路径中放入一个电阻以平衡阻抗，那么系统可能容易发生振荡。原因是：大反馈电阻、运算放大器的输入电容和PC板上的杂散电容会形成一个RC低通滤波器(LPF)。此滤波器会引起相移，并降低闭环系统的相位裕量。如果降低得太多，运算放大器就会振荡。一位客户在一个1 Hz Sallen-Key低通滤波器电路中使用AD8628 CMOS运算放大器。由于转折频率较低，电阻和电容相当大（参见图3）。输入电阻为470 kΩ，所以客户在反馈路径中放入一个470 kΩ电阻。此电阻与8 pF的输入电容（参见图4）一起提供一个42 kHz极点。AD8628的增益带宽积为2 MHz，因此它在42 kHz仍有大量增益，它发生了轨到轨振荡。把470 kΩ电阻换成0 Ω跳线即解决了问题。因此，反馈路径中应避免使用大电阻。这里，何者为大取决于运算放大器的增益带宽。对于高频运算放大器，例如增益带宽超过400 MHz的ADA4817-1，1 kΩ反馈电阻就称得上是大电阻。务必阅读数据手册以了解其中的建议。

图3. 您所见

图4. 电子所见

结语

多年来的实践会产生一些有用的经验法则。审核设计时，仔细检视这些规则，判定它们是否仍然适用是很好的做法。关于是否需要增加平衡电阻，如果运算放大器是带有输入偏置电流消除功能的CMOS、JFET或双极型，那么很可能不需要添加。
