安费诺：车用连接器的安全创新应用方案
品慧电子讯:在我爱方案网主办的2018汽车安规与安全解决方案论坛上，安费诺市场部经理 King Liang以“车用连接器的安全创新应用”为题，做了主题演讲。从“汽车连接器的标准、应用、主要产品线、应用案例”4个方面阐述了车用连接器的重要性，在汽车轻量化和安全智能化的大环境下，只有不断的创新和进步才能适应市场的发展需求。
Liang服务新能源行业8年以上，参与制定中国校车标准。从2005年开始学习及负责线束加工，包括汽车线束，铁路线束，医疗线束等，从线束加工中学习及掌握连接器在连接功能的重要性。2010年入职Amphenol开始从事新能源汽车连接器市场的开发，为北汽、宇通、金龙、中车等数百家汽车企业做连接器的设计方案和项目导入，在市场和应用上有丰富的经验，同时也是新能源汽车连接器的践行者和行业的聚焦人。
在政策和市场的双轮驱动下，我国新能源汽车行业已经形成了从原材料供应、动力电池、电机和整车控制器等关键零部件到整车设计制造以及充电基础设施的完整的产业链。而连接器和线束则是各个功能模块的纽带，就像人体的神经系统一样，所以连接器在汽车上也显得尤为重要。

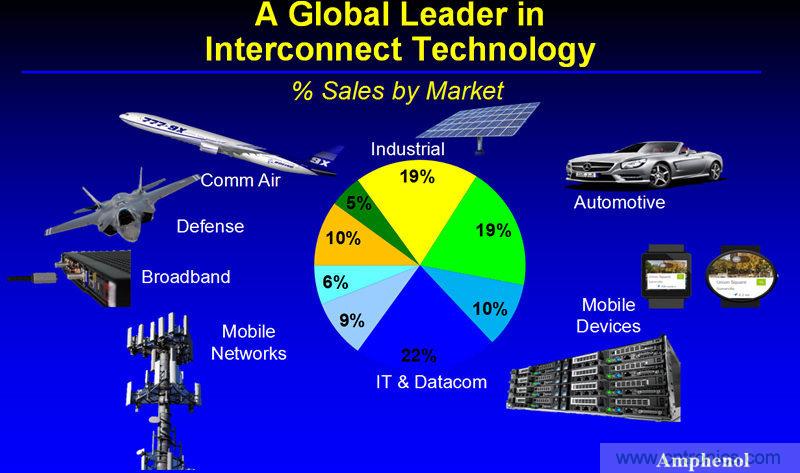

作为全球最大的连接器制造商之一，安费诺的连接器产品应用涵盖包括手机，汽车及工业的各个方面，尤其是在军工和航空领域。
1、汽车连接器的标准

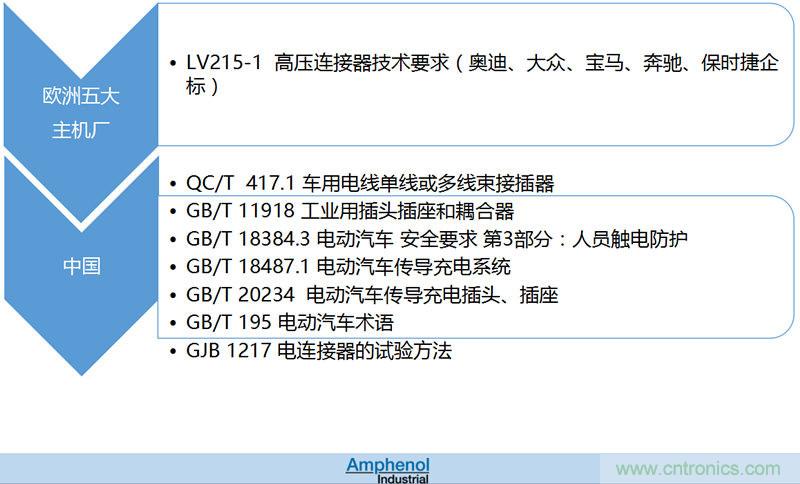

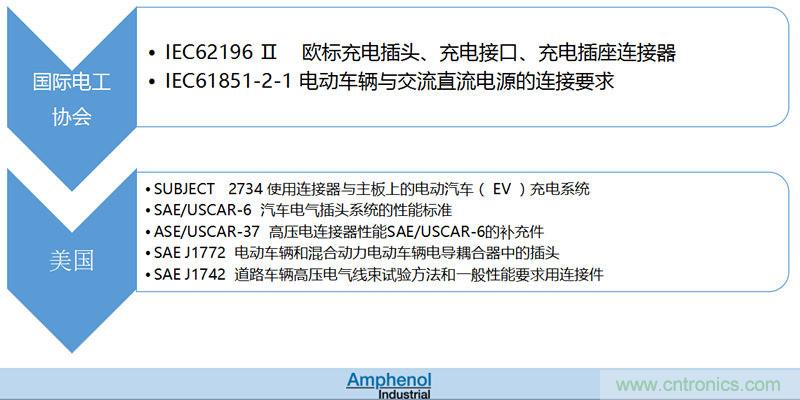

目前新能源汽车连接器的行业标准和国家标准都在逐步的完善，很多企业都是按照自己的标准或者是参照其他连接器的标准在执行，所以使用的标准参差不齐，现在主要介绍几个国内外的标准：
2、连接器的应用
（1）应用场景

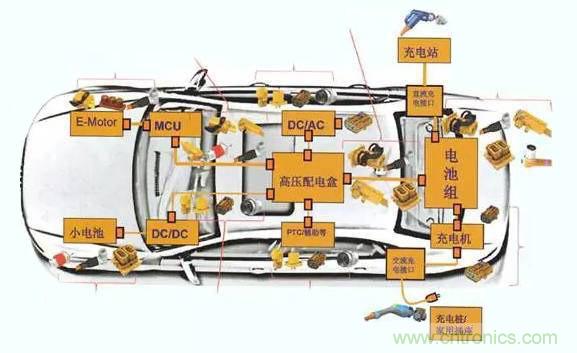

不同于传统汽车的连接器，除了实现传统的电路通断的功能外，新能源汽车的连接器还承载着更大的动力实现和信号分配的作用。新能源汽车连接器的应用除了汽车的三大件电池、电机和电控外，在DC/DC、PTC、充电机、直流充电口、维修开关、逆变器、高压箱PDU、电动空调、交流充电口等都有成功的应用方案。
（2）新能源汽车连接器的应用效果
（3）新能源汽车连接器的特点
（4）新能源汽车连接器的应用特性
电动汽车接口所需满足的要求由于多样性而对连接器性能提出更为严格的要求。高插拔次数、载流能力、耐热性和抗震动性是企业产品开发重点要考虑的因素。随着新能源汽车电驱动单元的功率需求越来越大，对连接器的工作电流和电压提出了越来越高的要求，传统连接电压在14V左右，而电动汽车高压连接器电压达到400-600V。
在实际使用过程中，连接器的过热或烧毁、信号干扰等情况经常遇到，要满足恶劣环境下连接器的密封及稳定性。连接器企业都会做一些检测项目，确保连接器在使用过程中的安全性。测试项目主要包括：1、目视检查，尺寸检查，触头保持力，互换，压接拔出力，电缆固定；2、插入与拔出力，正常操作，弯折；3、接触电阻，绝缘电阻，耐压，温升，过电流；4、电气负载；5、振动与冲击；6、盐雾；7、模拟环境；8、外壳耐气候；9、耐化学试剂；10、屏蔽。

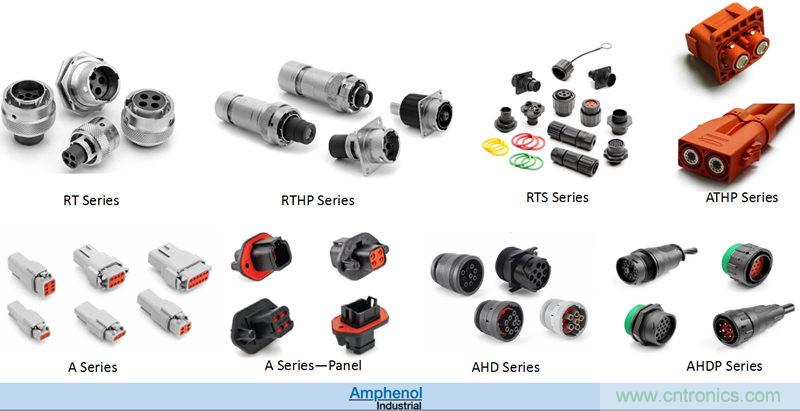

3、主要产品线
4、连接器的创新及其应用案例

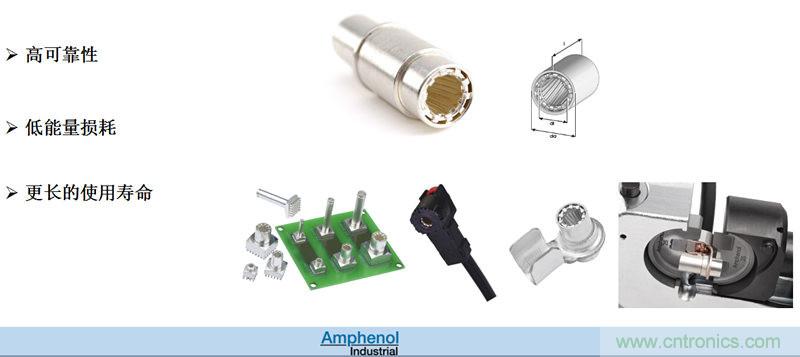

（1）Radsok
（2）高压互锁

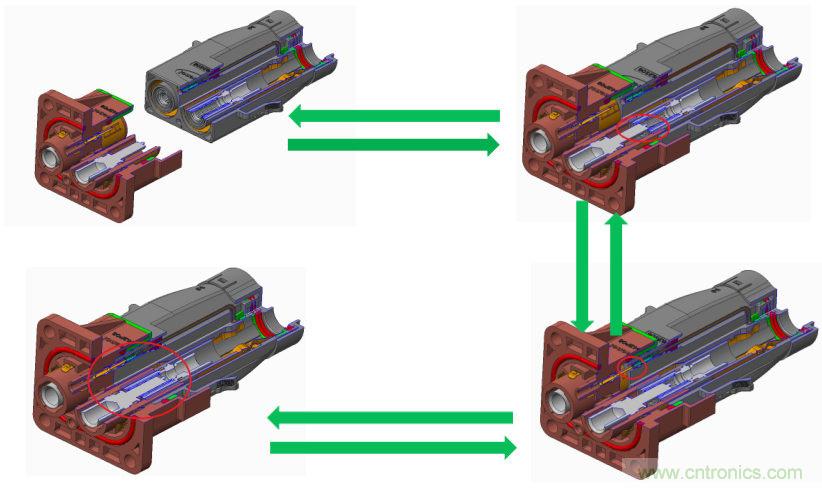

高压互锁回路High Voltage Interlock Loop（HVIL），它通过低压回路来检测高压部件、导线和连接器的电气完整性或连通性，识别回路的异常断开，并及时断开高压输入端的控制器。
（3）提供注塑密封的线束成品
新能源汽车连接器在选材方面需要采用具备耐高温性能的新材料，加之在密封、屏蔽和防水等要求上也比传统汽车连接器高，因此成本相对而言成本也较一般工业用连接器高。客户对于汽车外部线束的耐环境要求越来越严，所以安费诺提供注塑密封的线束成品。
（4）创新应用案例

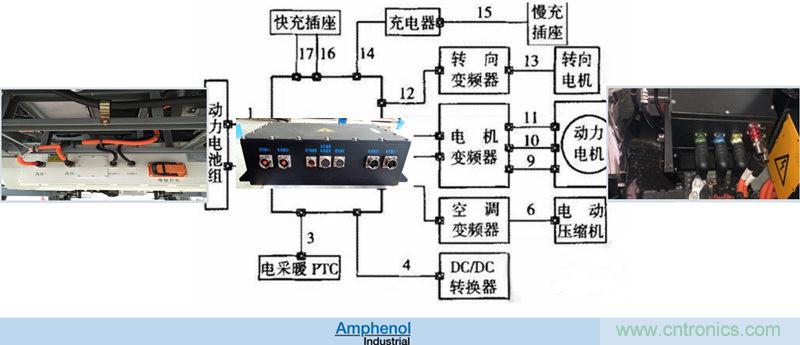

随着汽车轻量化和集成化的要求，目前大部分电机驱动系统集成了MCU（电机控制单元），DC-DC，OBC（车载充电机），PTC（车载加热器）等功能，形成了多合一的电机控制器，简称PEU。由于技术的限制，每个公司集成的方案有所不同，例如 CDU为High-Frequency Conversion & HV-DC Distribution Unit 的缩写，即三合一OBC（另一称呼为智能PDU），核心功能为AC-DC，还包含了DC-DC与PDU。
（5）其他创新应用
安费诺TPI采用了RADSOK最新一代的技术，其尺寸也会更小，后续还会跟客户沟通，增加温度传感器等一系列的方式，尽量避免高温带来的一些危害，能够提前做一些预判。

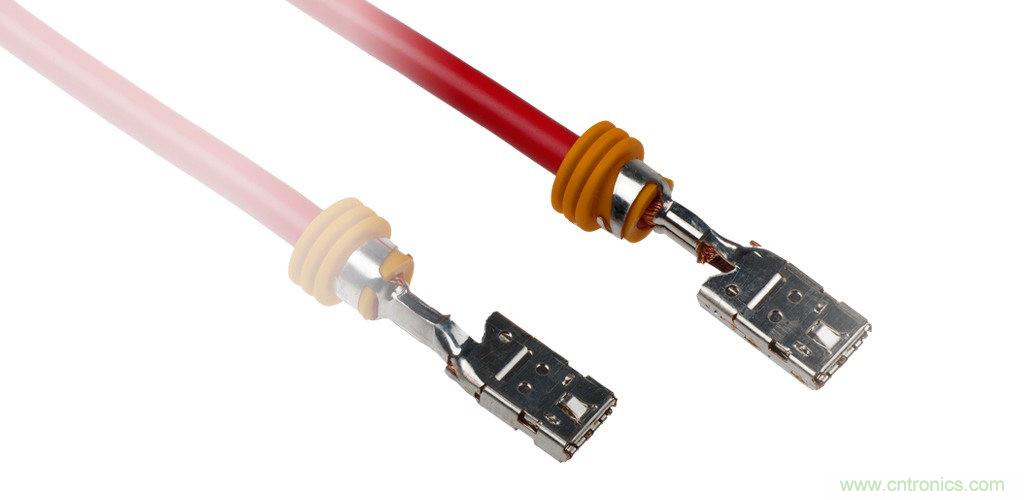

连接器行业巨头TE也为汽车行业推出了LITEFORCE端子，为抗震动/低插拔力的多信号连接提供可靠核心连接。并为小电流成功开发出MCON 8 的冲压端子接触件系统（80℃温升90A的持续电流）。并努力推进16~35平方线的冲压端子MCON 9.5的开发。
新能源汽车产业领域，连接器是极其重要的元部件，整车、充电设施上均有应用。根据数据显示，目前新能源汽车用连接器市场规模为25亿元，随着新能源汽车的调整发展，预计到2020年市场规模将达到80亿元。在汽车轻量化和安全智能化的大环境下，只有不断的创新和进步才能适应市场的发展需求。
