继电器怎么切换电路

双电源切换应用也非常广，首先我们简单看一下怎么用继电器，接触器实现自动切换。

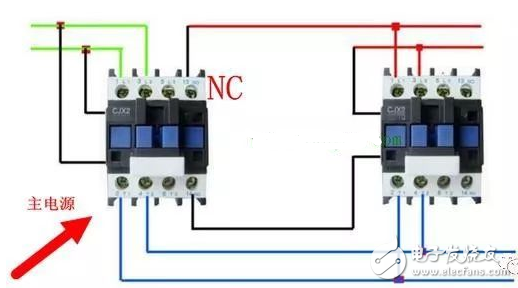

两个接触器实现切换

备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。主电源断电，备用电源通过主接触器的常闭点导通。如果主电源恢复正常，备用电源断开。

当然你也可以用接触器互锁来实现，就是麻烦一点，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。

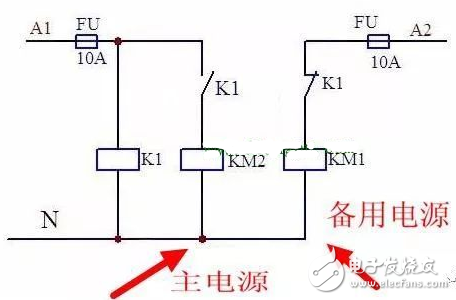

一个继电器两个接触器

主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。

主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。常闭触点断开，备用电源不工作。当主线路断电的时候，继电器也断电。常开触点恢复初始断开状态，主线路断开。备用电路的接触器通过继电器的常闭触点开始工作。

下面为大家介绍了几款关于继电器的切换电路图解。

继电器接触器控制系统经过长期的使用，已有一套能完成系统要求的控制功能并经过验证的控制电路图，而PLC控制的梯形图和继电器接触器控制电路图很相似，因此可以直接将经过验证的继电器接触器控制电路图转换成梯形图。主要步骤如下：

（1）熟悉现有的继电器控制线路。

（2）对照PLC的I/O端子接线图，将继电器电路图上的被控器件（如接触器线圈、指示灯、电磁阀等）换成接线图上对应的输出点的编号，将电路图上的输入装置（如传感器、按钮开关、行程开关等）触点都换成对应的输入点的编号。

（3）将继电器电路图中的中间继电器、定时器，用PLC的辅助继电器、定时器来代替。

（4）画出全部梯形图，并予以简化和修改。

这种方法对简单的控制系统是可行的，比较方便，但较复杂的控制电路，就不适用了。

【例1】图1为电动机Y/△减压起动控制主电路和电气控制的原理图。

（1）工作原理如下：按下启动按钮SB2，KM1、KM3、KT通电并自保，电动机接成Y型起动，2s后，KT动作，使KM3断电，KM2通电吸合，电动机接成△型运行。按下停止按扭SB1，电动机停止运行。

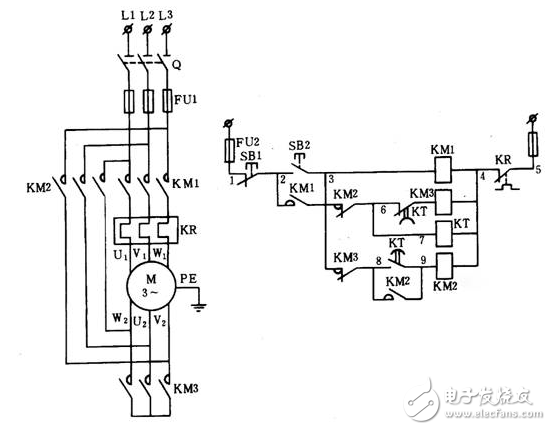

图1 电动机Y/△减压起动控制主电路和电气控制的原理图

（2）I/O分配

输入输出

停止按钮SB1：I0.0KM1：Q0.0KM2：Q0.1

起动按钮SB2：I0.1KM3：Q0.2

过载保护FR：I0.2

（3）梯形图程序

转换后的梯形图程序如图2所示。按照梯形图语言中的语法规定简化和修改梯形图。为了简化电路，当多个线圈都受某一串并联电路控制时，可在梯形图中设置该电路控制的存储器的位，如M0.0。简化后的程序如图3所示。

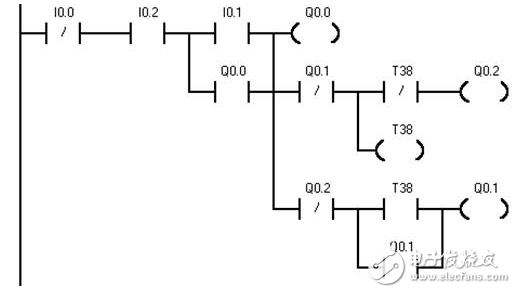

图2 例1梯形图程序

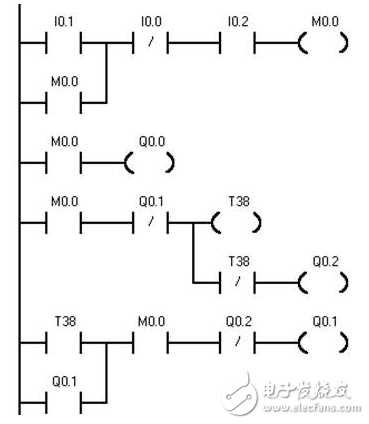

图3 例1简化后的梯形图程序
