开关三极管工作原理详解
开关三极管（Switch transistor）的外形与普通三极管外形相同，它工作于截止区和饱和区，相当于电路的切断和导通。由于它具有完成断路和接通的作用，被广泛应用于各种开关电路中，如常用的开关电源电路、驱动电路、高频振荡电路、模数转换电路、脉冲电路及输出电路等。
负载电阻被直接跨接于三极管的集电极与电源之间，而位居三极管主电流的回路上，输入电压Vin则控制三极管开关的开启（open） 与闭合（closed） 动作，当三极管呈开启状态时，负载电流便被阻断，反之，当三极管呈闭合状态时，电流便可以流通。
详细的说，当Vin为低电压时，由于基极没有电流，因此集电极亦无电流，致使连接于集电极端的负载亦没有电流，而相当于开关的开启（关闭状态），此时三极管乃工作于截止（cut off）区。
同理，当Vin为高电压时，由于有基极电流流动，因此使集电极流过更大的放大电流，因此负载回路便被导通，而相当于开关的闭合（连接状态），此时三极管乃工作于饱和区（saturaTIon）。
开关三极管工作原理
截止状态
当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，即为三极管的截止状态。开关三极管处于截止状态的特征是发射结，集电结均处于反向偏置。
导通状态
当加在三极管发射结的电压大于PN结的导通电压，并且当基极的电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不再怎么变化，此时三极管失去电流放大作用，集电极和发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态，即为三极管的导通状态。开关三极管处于饱和导通状态的特征是发射结，集电结均处于正向偏置。而处于放大状态的三极管的特征是发射结处于正向偏置，集电结处于反向偏置。这也是可以使用电压表测试发射结，集电结的电压值判定三极管工作状况的原理。开关三极管正是基于三极管的开关特性来工作的。
工作模式
三极管的种类很多，并且不同型号各有不同的用途。三极管大都是塑料封装或金属封装，常见三极管的外观，有一个箭头的电极是发射极，箭头朝外的是NPN型三极管，而箭头朝内的是PNP型。实际上箭头所指的方向是表示电流的方向。
双极面结型晶体管两个类型：NPN和PNP
NPN类型包含两个n型区域和一个分隔它们的p型区域；PNP类型则包含两个p型区域和一个分隔它们的n型区域。
三极管的开关作用

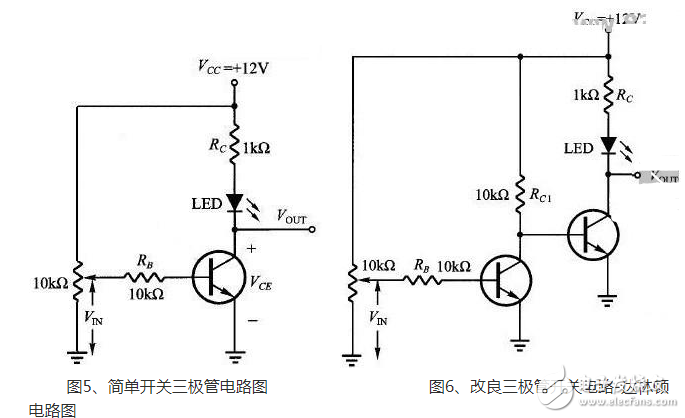

简单三极管开关：电路如图5，电阻RC是LED限流用电阻，以防止电压过高烧坏LED（发光二极管），将输入信号 VIN 从0 调到最大 （等分为约20 个间隔），观察并记录对的 VOUT 以及LED 的亮度。当三极管开关为断路时，VOUT =VCC =12 V，LED 不亮。当三极管开关通路时，VOUT = 0.2V ，LED 会亮。改良三极管开关：因为三极管由截止区过度到饱和区需经过线性区，开关的效果不会有明确的界线。为使三极管开关的效果明确，可串接两三极管，电路如图六。同样将输入信号 VIN 从0 调到最大 （等分为约20 个间隔），观察并记录对应的VOUT 以及LED 的亮度。
三极管开关与机械式开关的比较
截至目前为止，我们都假设当三极管开关导通时，其基极与射极之间是完全短路的。事实并非如此，没有任何三极管可以完全短路而使VCE＝0，大多数的小信号硅质三极管在饱和时，VCE（饱和）值约为0．2伏特，纵使是专为开关应用而设计的交换三极管，其VCE（饱和）值顶多也只能低到0．1伏特左右，而且负载电流一高，VCE（饱和）值还会有些许的上升现象，虽然对大多数的分析计算而言，VCE（饱和）值可以不予考虑，但是在测试交换电路时，必须明白VCE（饱和）值并非真的是0。

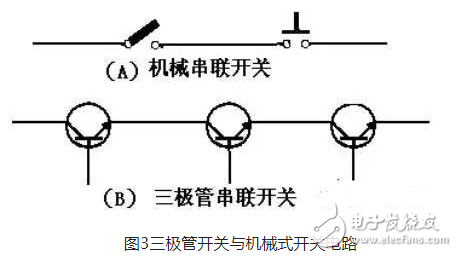

虽然VCE（饱和）的电压很小，本身微不足道，但是若将几个三极管开关串接起来，其总和的压降效应就很可观了，不幸的是机械式的开关经常是采用串接的方式来工作的，如图3（a）所示，三极管开关无法模拟机械式开关的等效电路（如图3（b）所示）来工作，这是三极管开关的一大缺点。

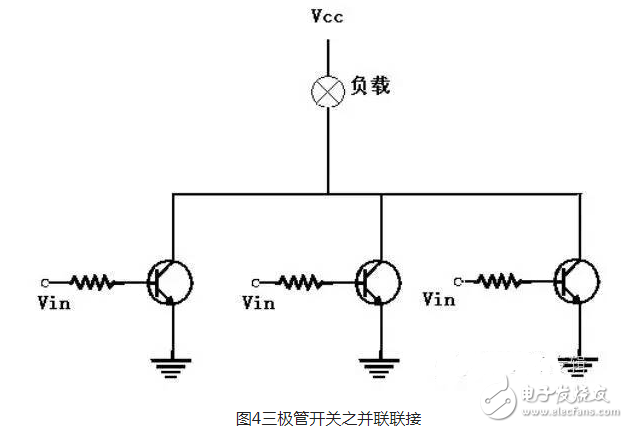

幸好三极管开关虽然不适用于串接方式，却可以完美的适用于并接的工作方式，如图4所示者即为一例。
三极管开关和传统的机械式开关相较，具有下列四大优点﹕
（1）三极管开关不具有活动接点部份，因此不致有磨损之虑，可以使用无限多次，
一般的机械式开关，由于接点磨损，顶多只能使用数百万次左右，而且其接点易受污损而影响工作，因此无法在脏乱的环境下运作，三极管开关既无接点又是密封的，因此无此顾虑。
（2）三极管开关的动作速度较一般的开关为快，一般开关的启闭时间是以毫秒（ms）来计算的，三极管开关则以微秒（μs）计。
（3）三极管开关没有跃动（bounce）现象。一般的机械式开关在导通的瞬间会有快速的连续启闭动作，然后才能逐渐达到稳定状态。
（4）利用三极管开关来驱动电感性负载时，在开关开启的瞬间，不致有火花产生。反之，当机械式开关开启时，由于瞬间切断了电感性负载样上的电流，因此电感之瞬间感应电压，将在接点上引起弧光，这种电弧非但会侵蚀接点的表面，亦可能造成干扰或危害。
