一文看懂单片机排阻的作用

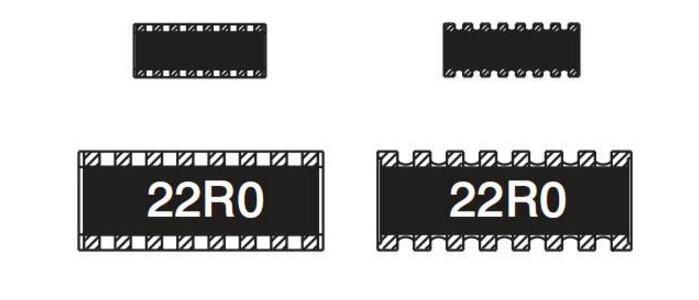

排阻的阻值读取
在三位数字中，从左至右的第一、第二位为有效数字，第三位表示前两位数字乘10的N次方（单位为Ω）。如果阻值中有小数点，则用“R”表示，并占一位有效数字。例如：标示为“103”的阻值为10&TImes;10=10kΩ；标示为“222”的阻值为2200Ω即2.2kΩ；标示为“105”的阻值为1MΩ。需要注意的是，要将这种标示法与一般的数字表示方法区别开来，如标示为220的电阻器阻值为22Ω，只有标志为221的电阻器阻值才为220Ω。
标示为“0”或…000”的排阻阻值为OΩ，这种排阻实际上是跳线（短路线）。
一些精密排阻采用四位数字加一个字母的标示方法（或者只有四位数字）。前三位数字分别表示阻值的百位、十位、个位数字，第四位数字表示前面三个数字乘10的N次方，单位为欧姆；数字后面的第一个英文字母代表误差（G=2％、F=1％、D=0.25％、B=O.1％、A或W=0.05％、Q=0.02％、T=0.01％、V=0.005％）。如标示为“2341”的排阻的电阻为234&TImes;10=2340Ω。
排阻的作用
内存芯片下方均匀分布的“芝麻粒”，实际上是位于内存颗粒和金手指之间的“排阻”。排阻，是一排电阻的简称。我们知道，内存在处理、传输数据时会产生大小不一的工作电流。而在内存颗粒走线的必经之处安装一排电阻，则能够帮助内存起到稳压作用，让内存工作更稳定。从而提升内存的稳定性，增强内存使用寿命。而你说的内存右边角上的“小绿豆”。我们一般称之为SPD。SPD是一存储体，它存储了厂商对内存的详细配置信息：如内存的工作电压，位宽，操作时序等。每次开机后自检时，系统都会首先读取内存SPD中的相关信息，来自动配置硬件资源，以避免出错。上拉、限流。和普通电阻一样，相比而言简化了PCB的设计、安装，减小空间，保证焊接质量。
排阻引脚说明
1与a2与b3与c4与d之间的电阻都是10欧，与其它的管脚没有任何关系．就是一排电阻，做在了一个原件上．．
有的还有一个公脚，就是为了方便使用，拿万用表量一下就会发现所有脚对公共脚的阻值均是标称值，除公共脚外其它任意两脚阻值是标称值的两倍，很明显任意两脚通过公共脚脚串联的嘛！用在有很多上下拉电阻的场合应用特方便，比如并行通讯线上，还节省空间。
51单片机最小系统排阻作用
起上拉作用：
上拉就是将不确定的信号通过一个电阻嵌位在高电平，电阻同时起限流作用，下拉同理。上拉是对器件注入电流，下拉是输出电流，弱强只是上拉电阻的阻值不同，没有什么严格区分，对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
另外其他I/O口都是准双向口且都有驱动能力，P0口也是准双向口但是驱动能力小，加排阻说白了就是给P0加驱动电路，电源通过排阻向P0口供电，使其能够驱动与P0口相连的元件。
单片机中排阻的焊接方法
先找出排阻的公共端。公共端在排阻标有小白点的一侧。也可以用万用表电阻档测量一下，任意选择一端，测量该端与其余引脚的电阻，若个引脚的电阻相等，该端为公共端，否则，另一端为公共端。公共端连接单片机电源，其它引脚分别连接单片机IO口。具体焊接方法与焊接普通电阻一样，只是引脚多一点而已。可先焊接两端，定位后，再焊接中间引脚。

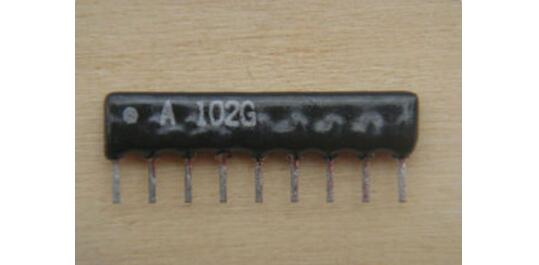

如图：带点的一端为排阻的公共端。

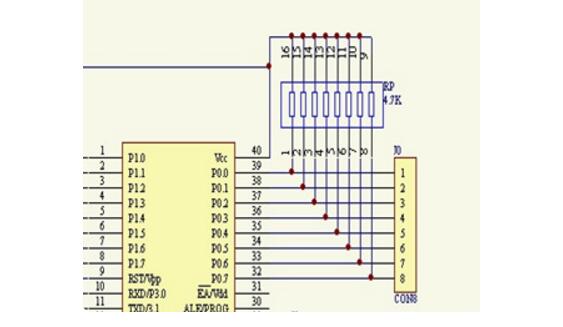

RP是排阻，J0就接数码管的段码。把排阻有字的一面对着自己，最左端有一个圆点右或方点，对应的管脚就是公共脚了。
