74hc273引脚图及功能


74HC273是一款高速CMOS器件,74HC273引脚兼容低功耗肖特基TTL(LSTTL)系列。

74HC273具有八路边沿触发,D 型触发器,带独立的D输入和Q输出。74HC273的公共时钟(CP)和主复位(MR)端可同时读取和复位(清零)所有触发器。每个D输入的状态将在时钟脉冲上升沿之前的一段就绪时间内被传输到触发器对应的输出(Qn)上。

一旦MR输入电平为低,则所有输出将被强制置为低,而不依赖于时钟或者数据输入。

74HC273适用于要求原码输出或者所有存储元件共用时钟和主复位的应用。

74HC273 封装与引脚

SO20, SSOP20, DIP20, TSSOP20

74HC273 特性

用于MOS微处理器或存储器的理想缓冲器

共用时钟和主复位

八路上升沿触发D 型触发器

兼容JEDEC标准no.7A

ESD保护

HBM EIA/JESD22-A114-C超过2000 V

MM EIA/JESD22-A115-A超过200 V

可选多种封装类型

温度范围

-40~+85 ℃

-40~+125 ℃

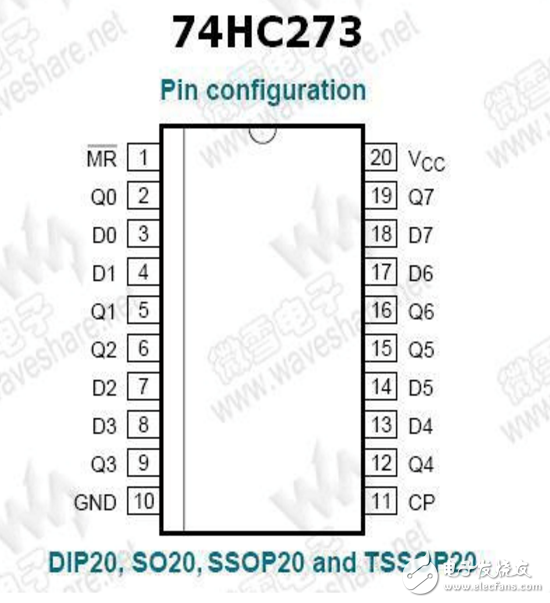

各个引脚的作用如下(参照图1说明):

74hc273引脚图及功能

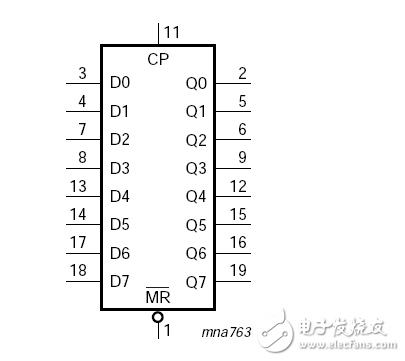

为了可以清晰地表达它的主要引脚的作用,下面是它的逻辑符号图(图2):

74hc273引脚图及功能

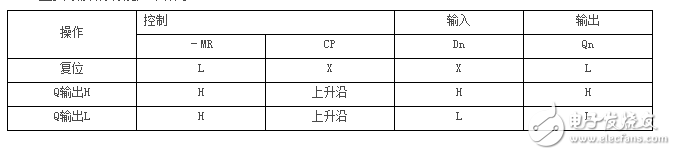

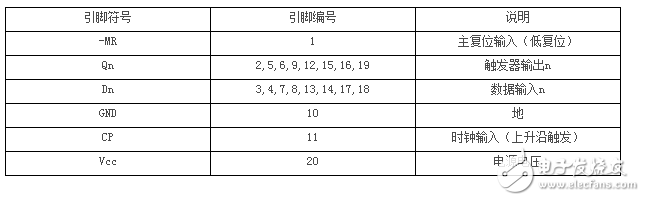

主要引脚的功能如下所示:

74hc273引脚图及功能

-MR为高的使能所用的触发器,Dn脚的输入会在CP的上升沿触发后传送给对应的Qn输出脚

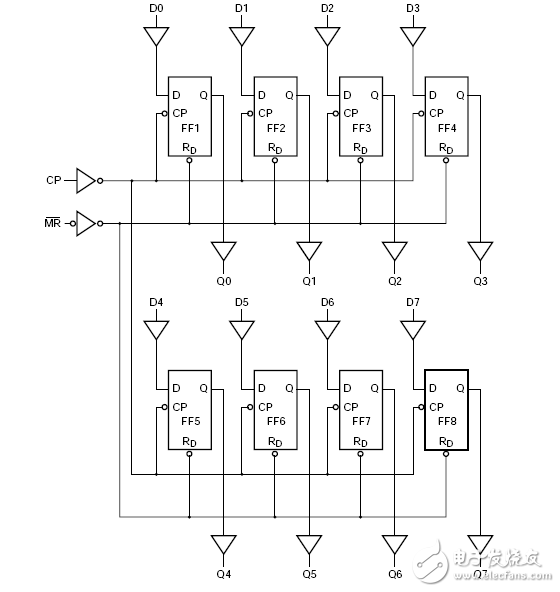

为了更好的理解,我们来看一下它的内部原理图:

74hc273引脚图及功能

74hc273引脚图及功能
