tl431的电源改电压的方法

TL431是一个小个头（如同普通小三极管封装）而又便宜的可调电压基准芯片。很多电源都用的TL431来控制输出电压的，我这个大菜就不给大家扯什么原理，就讲讲怎么弄。

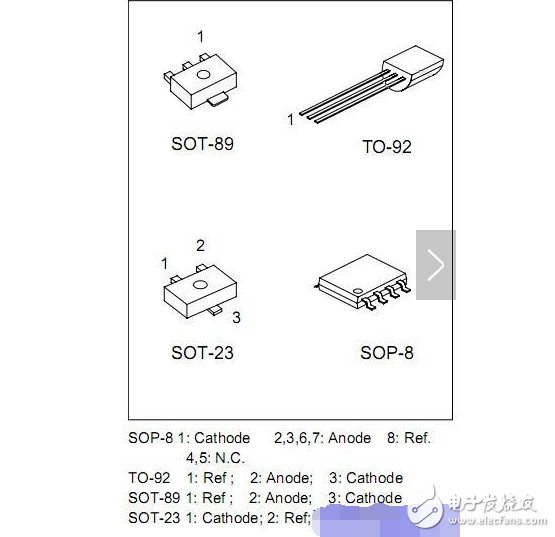

先看下TL431的各种封装，记住Ref 脚的位置：

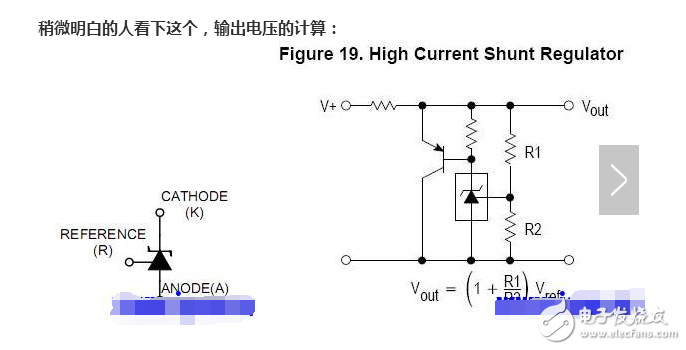

在输出的正极与负极之间，有R1、R2两个分压电阻，决定了Ref脚的电压。

增大上拉电阻R1或者减小下拉电阻R2 就可以增加输出电压。

同理，减小上拉电阻R1或者增大下拉电阻R2 就可以增加输出电压。

增大电阻麻烦，减小电阻却简单，直接并联就好。

个人推荐并个大一点的精密可调电阻（例如200K），想升压就并到下拉电阻R2 上，想降压就并到上拉电阻R1上。接电压表调呗，必要的话，调好了拆下来量一下阻值焊上个固定电阻。

就这么简单。over

P.S.

这两个电阻就在输出端附近，很简单，自己动手找吧。

一般电源都有个最高电压上限（磁饱和？ ），电压最好不要太接近这个极限。

改电压的同时，可能意味着要增大电源的限流，这个讲起来有点难度。输出的负极不是电路的地，外加一个三极管，说起来就费劲了。

不用TL431的电路也是有办法改电压的，就是传说中的“口水大法”： 舔舔手指头，眼睛盯着电压表，在低压电路部分摸来摸去，啥时候输出有变化，增大/减小那个电阻就是了。（不要去摸高压部分。。。）
