电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。根据GB4728-6-84 《电能的发生和转换》，在电气工程应用中电流互感器符号有明确的规定。

电流互感器，Current transformer 简称CT，在最新的国标中用TA表示，与旧国标中的LH（“LH”是电流互感器的“流”、“互”二字的汉语拼音第一个字母的组合）对应，下面讲讲工作原理和电流互感器符号表示方式描述。

电流互感器的工作原理：

在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。

对于指针式的电流表，电流互感器的二次电流大多数是安培级的（如5A等）。对于数字化仪表，采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。

微型电流互感器也有人称之为“仪用电流互感器”。（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。）

电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。

电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。

Kn=I1n/I2n

电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。

常见电流互感器符号表示方式描述

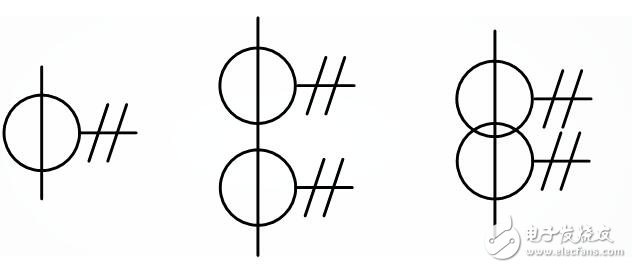

在一次系统图中，常见电流互感器符号如下：

全面电流互感器符号表示方法详解

图中，圆圈代表电流互感器的二次绕组，垂直线段代表互感器一次绕组，对于穿心式电流互感器，一次绕组实际由一次电缆或铜排替代。右侧两根斜线代表二次绕组输出的两根线。

在集成电气一次系统图上，人们常用圆圈代表电流互感器的绕组，一个圆圈代表一个绕组，如果有二个圆圈连排，就说明该电流互感器有二个绕组，如果有三个圆圈连排，就说明该电流互感器有三个绕组。

上图中，中间和右侧两个图例均包含两个圆圈，均表示两个二次绕组的互感器。中间图例两个圆圈有不重叠，表示两个二次绕组均有各自的铁芯，即：包含两个铁芯和二次绕组。右侧图例两个圆圈重叠，表示两个二次绕组公用一个铁芯，即：包含一个铁芯和两个二次绕组。

一般有二个绕组的电流互感器，一个绕组用于测量或计量，一个绕组是P级精度的，用于保护；有三个绕组的电流互感器，一般一个绕组用于计量，一个绕组用于测量，一个绕组是P级精度的，用于保护；四个绕组的电流互感器一般是一个绕组用于测量，一个绕组用于计量，另外二个绕组是P级精度的，都用于保护。

电流互感器电气符号表述方式

对于两个二次绕组的电流互感器，一般一个绕组精度较高用于测量或计量，一个绕组是P级精度的，用于保护；有三个二次绕组的电流互感器，一般一个绕组精度最高用于计量，一个绕组精度次之用于测量或控制，一个绕组是P级精度的，用于保护；或者一个绕组用于计量，二个绕组是P级精度的，都用于保护。

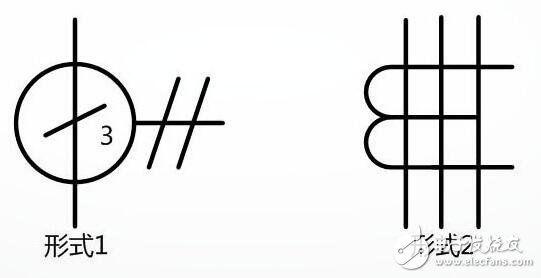

在一次系统图和需要描述二次连接的原理图中，电流互感器符号表述方式不同。如下图所示，形式1适用于一次系统图，形式2适用于二次原理图。

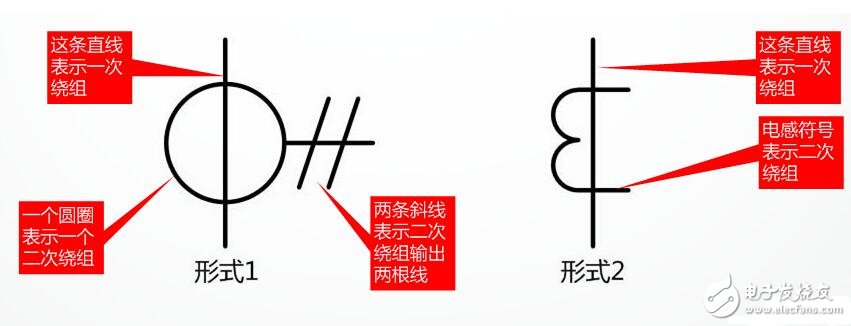

图1　电流互感器符号详解

在一次系统图中，采用圆圈表示二次绕组，一个圆圈表示一个二次绕组，两个圆圈表示两个二次绕组。圆圈引出线上两根斜线表示每个二次绕组输出两根线。

在描述二次连接的原理图中，采用类似电路中电感符号表示二次绕组，一般用两个半圆表示。

电流互感器的两种表述方式中，一次绕组的表述方式类似，即：一次绕组不论有几匝，均采用一条直线替代。我们可以这样理解：对于常见的穿心式电流互感器，一次绕组实际上就是穿过互感器的一次线路，这条直线就代表穿过的一次线路。

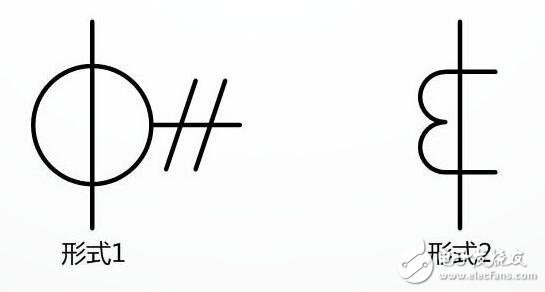

图2　只有一个次级绕组电流互感器符号图

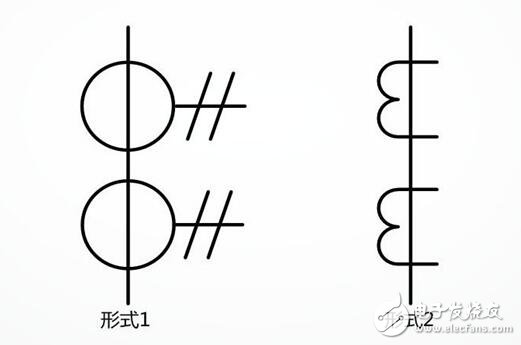

图３　具有两个铁心每个铁心有一个次级绕组的电流互感器符号图

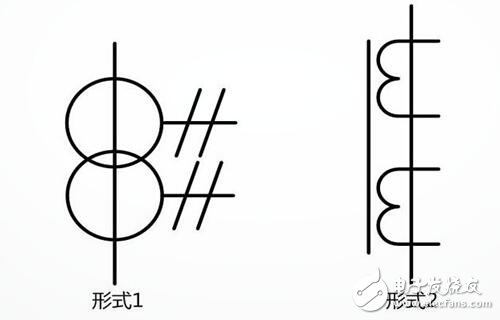

图４　在一个铁心上具有两个次级绕组的电流互感器符号图

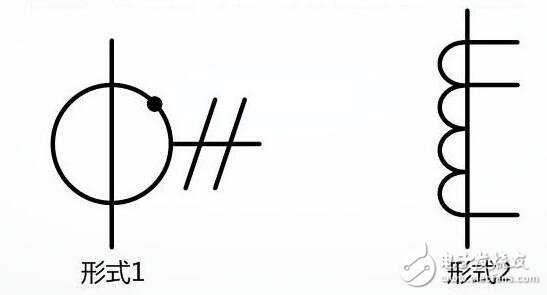

图５　一个次级绕组带一个抽头的电流互感器符号图

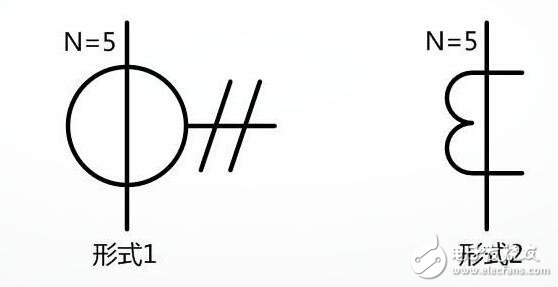

图６　初级绕组为5匝导体贯穿的电流互感器符号图

注：这种形式的电流互感器不带内装式初级绕组。

图７　具有三条穿线一次导体的脉冲变压器或电流互感器符号图

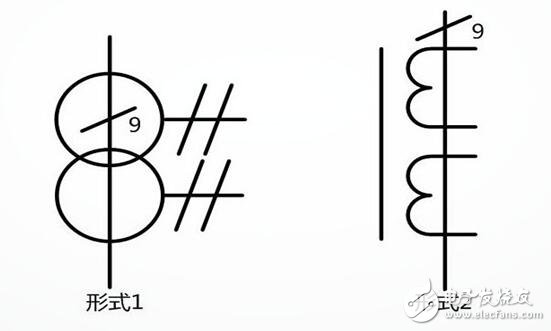

图８　在同一个铁心具有两个次级绕组和九条穿线，一次导体的脉冲变压器或电流互感器符号图

　　电流互感器型号字母表达的意思：

第一字母：L—电流互感器

第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序

接地检测用；W—抗污秽；R—绕组裸露式

第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用

第四字母：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG

第五数字：电压等级 产品序号。

电流互感器的符号画法

符号如下图：圆圈与一根线表示铁芯一次穿线，‘— // ’表示二次线为两根。
