关于电力变压器故障与诊断

变压器是电力网中最重要的设备之一，其常见的故障有局部放电、局部过热、绝缘老化、铁心多点接地、调压开关失灵和套管故障、冷却装置故障等，尽管电网对主变压器配置了许多继电保护装置，但保护动作在变压器故障后用于切除故障，是避免事故扩大的有效措施，不足以可靠地监视变压器运行。因此，对运行变压器存在隐患和故障的预知、预测则显得尤为重要。

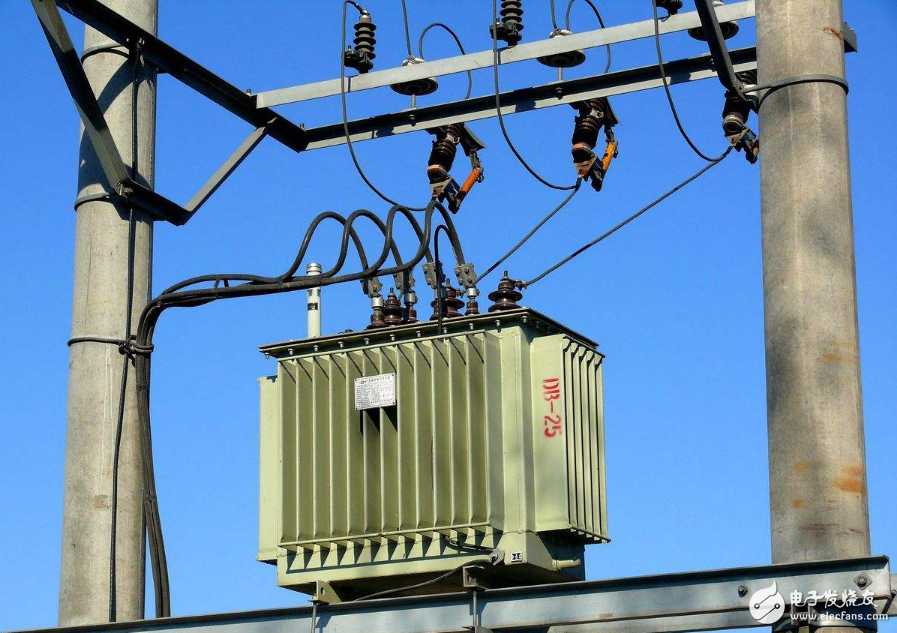

电力变压器指的是电力系统一次回路中供输、配、供电用的变压器。在供电系统中变压器是非常重要的电气设备。在电能的传输和配送过程中，电力变压器是能量转换、传输的核心，是国民经济各行各业和千家万户能量来源的必经之路，是电网中最重要和最关键的设备。其运行状态直接影响系统的安全性，随着超高压和特高压输变电技术的迅速发展，电网容量加大和覆盖面增广，它的故障可能对电力系统和用户造成重大的危害和影响。

变压器的过热故障

变压器的过热故障是最常见的故障之一。因为其在运行中缺乏监视，巡视检查不到位使其过载的情况得不到及时掌握和控制。在正常运行负载下，其发生过热故障主要原因有：

绕组过热、分接开关接触不良、引线故障、漏磁导致的故障、变压器冷却装置故障。

变压器短路故障

指其出口或近区发生短路引起的故障。该异常运行是在其运行中常有的。据有关资料统计，近年来一些地区110KV及以上变压器遭受短路电流冲击直接导致损坏变压器约占全部事故的50%以上，与前几年比较呈大幅度上升的趋势，应引起人们的足够重视。

变压器突发短路可能引起绝缘热故障，因短路电流值将高达额定电流17倍以上，使绕组线圈产生很大热量，线圈等绝缘材料严重受损使其形成绕组击穿损坏事故。

变压器放电故障

主要是其内部放电对绝缘造成破坏。这是因为一方面放电质点直接轰击绝缘，使局部绝缘受到破坏并扩大至绝缘击穿，另一方面放电产生的热、臭氧、氧化氢等活性气体的化学作用，使局部绝缘受到腐蚀，介损增大导致绝缘热击穿。

变压器进水受潮的故障

变压器由于进水受潮而引发绝缘事故占绝缘事故的10%～20%。进水原因有：套管顶部连接帽密封不良，水分沿引线进入绕组绝缘内，引起击穿事故；呼吸器的干燥剂失效；污爆管密封不严或潜水泵渗漏；油枕隔膜或胶串破损等情况，外界的潮气会通过这些途径进入变压器，使绝缘受潮。此外还有检修过程中，器身暴露空气中时间过长，空气中温度过大造成绝缘受潮。

变压器绝缘故障

变压器的寿命主要取决于变压器使用的绝缘材料的寿命，实践证明大多数变压器的损坏和故障大都是因绝缘系统损坏而造成的，据统计变压器绝缘故障形成事故约占全部变压器事故的85%以上。一般变压器的预期寿命定20～40年，但由于实际运行的负载较额定值为低，温升的累积较设计值低，因而变压器的实际寿命的预期的要长许多，现场运行经验表明，维护得好的变压器实际寿命可达50～70年。

变压器铁心故障

造成铁心故障原因有制造安装和检修过程中疏忽。将异物、杂物掉入油箱；铁心夹件、尺寸不对；铁心绝缘脱落；运输中定位钉未翻动或拆除；绝缘油泥污垢堵塞铁心散热通道；下夹件与铁扼的木垫及绝缘损坏受潮等等。

变压器分接开关故障

变压器的分接开关故障占有一定比例，约占全部故障的5%～10%，故障停运时间占整个非计划停运时间不到5%。分接开关故障常反映在开关弹簧压力不足，滚轮压力不足，压力不均，接触不良，接触面过小，接触电阻增大，烧伤，引线连接不良，此外分接开关相互绝缘距离不够等等。

利用人的感官诊断变压器故障。通过人们对声音、振动、气味、变色、温度等的感觉来判断电气设备的运行状态，根据所发现的各种现象的变化来分析故障发生的部位和程度。

变压器产生“嗡嗡”声的原因有：硅钢片的磁滞伸缩引起的振动；铁心的接缝与叠层之间的磁力作用引起的振动；绕组的导线之间或线圈之间的电磁力引起振动；强迫冷却式的变压器，其风扇和冷却泵产生的噪音等。

（1）漏油

变压器外面沾粘着黑色的液体或者闪闪发光的时候，首先应该怀疑是漏油。大中型变压器装有油位计，可以通过油面水平线的降低而发现漏油。

（2）变压器油温度。

（3）呼吸器的吸湿剂严重变色。

吸湿剂严重变色的原因是过度的吸潮、垫圈损坏、呼吸器破损、进入油杯的油太多等。通常用的吸湿剂是活性氧化铝（矾士）、硅胶等，并着色成蓝色。然后当吸湿量达到吸湿剂重量的20%～25%以上时，吸湿剂就从蓝色变为粉红色，此时，就应进行再生处理。吸湿剂再生处理应加热至100～140°C直至恢复到蓝色。对呼吸器如果管理不善，就会加速油的老化。

（1）瓦斯气体继电器

这种继电器广泛应用于带油枕的变压器。第1对触点供轻故障报警用，它是变压器中绝缘材料，结构件中的有机材料烧毁时，油的热分解而产生的气体进入气体继电器的气室，当气体积聚到一定时量，气体继电器轻瓦斯触点动作。第2对触点用于重故障，它是在变压器内部因绝缘击穿、断线等而引起油中闪络放电弧、变压器内部压力剧增，油急速流向油枕时继电器重瓦斯触点动作。

（2）防爆装置

防爆装置是当内部压力升高至一定的数值时发生动作，使油箱内部压力向外部释放的装置，用于保护油箱和散热器。
