钽电容正负极标识图_钽电容正负极怎么测试

什么是钽电容

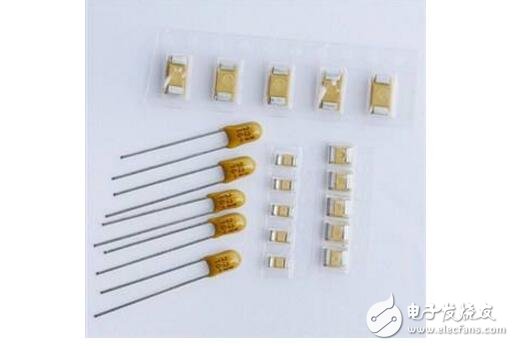

钽电容是电容器中体积小而又能达到较大电容量的产品，是1956年由美国贝尔实验室首先研制成功的，它的性能优异。钽电容器外形多种多样，并制成适于表面贴装的小型和片型元件。钽电容器不仅在军事通讯，航天等领域应用，而且钽电容的应用范围还在向工业控制，影视设备、通讯仪表等产品中大量使用。

钽电容优点

钽电容全称是钽电解电容，也属于电解电容的一种，使用金属钽做介质，不像普通电解电容那样使用电解液，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸绕制，本身几乎没有电感，但这也限制了它的容量。此外，由于钽电容内部没有电解液，很适合在高温下工作。这种独特自愈性能，保证了其长寿命和可靠性的优势。固体钽电容器电性能优良，工作温度范围宽，而且形式多样，体积效率优异，具有其独特的特征：钽电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。此层氧化膜介质与组成电容器的一端极结合成一个整体，不能单独存在。因此单位体积内具有非常高的工作电场强度，所具有的电容量特别大，即比容量非常高，因此特别适宜于小型化。

钽电容缺点

容量较小、价格也比铝电容贵，而且耐电压及电流能力较弱。它被应用于大容量滤波的地方，像CPU插槽附近就看到钽电容的身影，多同陶瓷电容，电解电容配合使用或是应用于电压、电流不大的地方。

钽电容主要特性

1、钽电容器具有非常高的工作电场强度，并较任何类型电容器都大，以此保证它的小型化。

2、钽电容器可以非常方便地获得较大的电容量，在电源滤波、交流旁路等用途上少有竞争对手。

3、钽电容器具有单向导电性，即所谓有“极性”，应用时应按电源的正、负方向接入电流，电容器的阳极（正极）接电源“+”极，阴极（负极）接电源的“-”极如果接错不仅电容器发挥不了作用，而且漏电流很大，短时间内芯子就会发热，破坏氧化膜随即失效。

4、钽电容器工作电压有一定的上限平值，但这方面的缺点对配合晶体管或集成电路电源，是不重要的。

5、钽电容器具有储藏电量、进行充放电等性能。

钽电容封装方法

电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：

类型封装形式耐压

A 3216 10V

B 3528 16V

C 6032 25V

D 7343 35V

贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同

型号尺寸（mm）

英制尺寸公制尺寸长度及公差宽度及公差厚度及公差

0402 1005 1.00±0.05 0.50±0.05 0.50±0.05

0603 1608 1.60±0.10 0.80±0.10 0.80±0.10

0805 2012 2.00±0.20 1.25±0.20 0.70±0.20

1.00±0.20

1.25±0.20

1206 3216 3.20±0.30 1.60±0.20 0.70±0.20

1808 4520 4.50±0.40 2.00±0.20 ≤2.00

1812 4532 4.50±0.40 3.20±0.30 ≤2.50

2225 5763 5.70±0.50 6.30±0.50 ≤2.50

3035 7690 7.60±0.50 9.00±0.05 ≤3.00
