阻抗的特性和电感的频率有关系吗？扁平电感在电路中有什么作用？

阻抗的特性和电感的频率有关系吗？

当我们提到特性阻抗的时候，通常很少考虑它与频率的关系。其原因在于，特性阻抗是传输线的一个相当稳定的属性，主要和传输线的结构也就是横截面的形状有关。从工程的角度来说，把特性阻抗作为一个恒定量是合理的。说实话，搞了这么长时间的SI设计，还没碰到需要考虑特性阻抗变化的情况。

既然有网友一定要考虑这个问题，今天我们就稍稍深入一下，看看特性阻抗的真实面目。虽然没有太大的工程应用价值，但是对于理解问题还是有好处的。

特性阻抗是从理论上分析传输线时经常提到的一个量，从传输线的角度来说，它可以用下面的公式表示

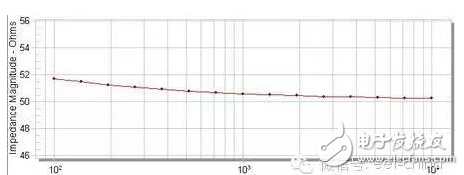

L表示传输线的单位长度电感，C为单位长度电容。乍一看，似乎公式中没有任何变化的量。但是特性阻抗真的是个恒定的量吗？我们使用Polar软件对横截面固定的传输线进行扫频计算，频率范围定在100MHz~10GHz，来看看场求解器给出的结果，如下图：

你可能感到惊讶，特性阻抗随着频率的升高变小了，why？阻抗公式中那个量发生了变化？

其实这涉及到电磁学方面的一个深层次的问题。罪魁祸首是电感！！电感问题是个很复杂的问题，对电感的理论计算很繁琐，有兴趣的网友可以找资料看看电感的计算，详细的推导过程我就不在这里写了。简单的说，导线的电感由两部分组成：导线的内部电感和导线的外部电感。当频率升高时，导线的内部电感减小，外部电感不变，总电感减小，因而导致了特性阻抗减小。

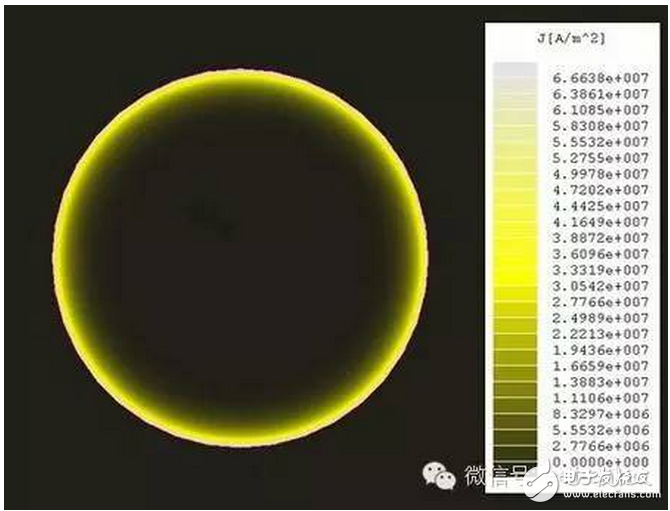

我们知道，电感的定义是指围绕在电流周围的磁力线匝数。电感随频率减小，直觉告诉我们一定是导线中电流分布发生了变化。到这里我想各位网友应该豁然开朗了。趋肤效应（skin effect）你一定不会陌生。看看下面的这张图你会有更直观的感受，这是用二维场求解器仿真出来的高频时导体中电流的分布。黄色部分是电流所在位置。

当频率升高时，电流向导线表面集中，在导线内部电流密度减小，当然电感减小。电感的本质，是围绕在电流周围的磁力线匝数，注意“围绕在电流周围”这个说法。假设存在极端情况，导线内部电流完全消失，所有的电流集中在导体表面，磁力线当然没法再内部去环绕电流，内部电感消失。导线总电感减小，减小的那一部分就是导线的内部电感。当然这种说法不严谨，不过对直观的理解问题非常有帮助。

结论：

1、传输线的特性阻抗确实和频率有关，随着频率升高，特性阻抗减小，但会逐渐趋于稳定。

2、特性阻抗的变化的原因是导线的单位长度电感随频率升高而减小。

3、这种特性阻抗的变化很小，在工程应用中一般不用考虑它的影响。知道有这个事就是了。

扁平电感在电路中有什么作用？

什么是扁平电感线圈？

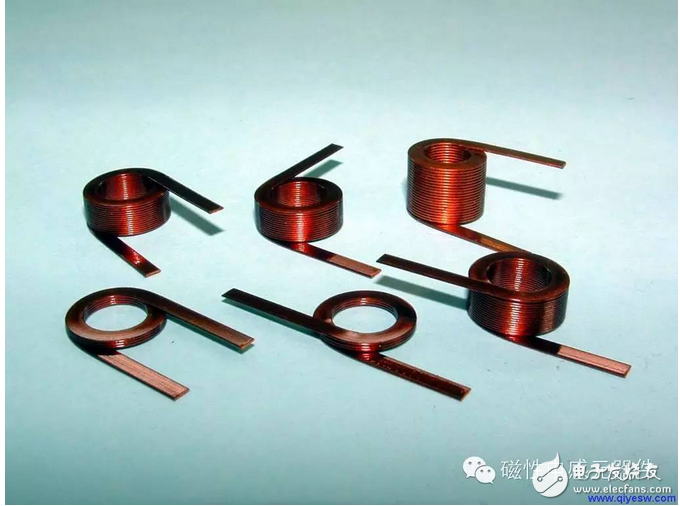

所谓电感线圈就是在导线中有电流时，其周围即建立磁场。通常我们把导线绕成线圈，以增强线圈内部的磁场。 电感线圈就是据此把导线（漆包线、纱包或裸导线）一圈靠一圈（导线间彼此互相绝缘）地绕在绝缘管（绝缘体、铁芯或磁芯）上制成的（一般情况，电感线圈只有一个绕组）线圈叫电感线圈。 扁平电感线圈图

A：扁平线圈，空心电感和电感线圈是一样的吗？

B;通常大家都喜欢这样笼统的叫法；都是一样的。

A：那什么是变压器？

B：变压器我们不难理解，通常在电感线圈中流过变化的电流时，不但在自身两端产生感应电压，而且能使附近的线圈中产生感应电压，这一现象叫互感。两个彼此不连接但又靠近，相互间存在电磁感应的线圈一般叫变压器。

A：变压器是电感吗？

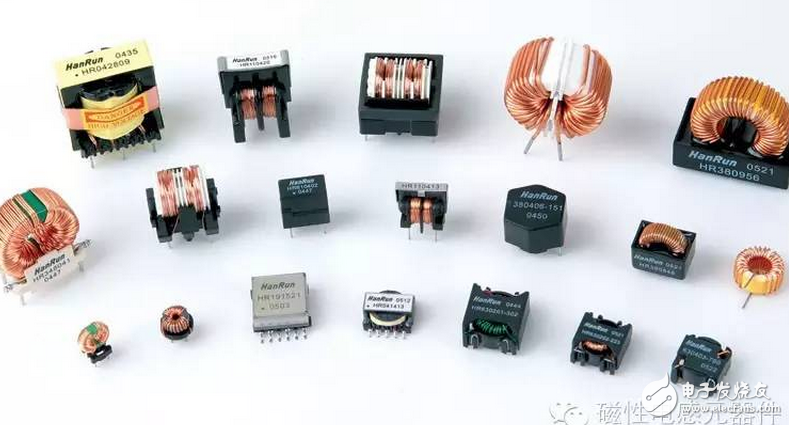

B：变压器有可能不是电感，但是电感有可能是变压器;电感的种类很多如；共模电感、SMD贴片电感、功率电感、绕线电感、可调电感、色环电感、插件电感等，按不同性质可以分为多种类：

按电感形式分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

按工作频率分类：高频线圈、低频线圈。

按结构特点分类：磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。

变压器；是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、油浸式变压器、单相变压器、电炉变压器、整流变压器等。
