电位器的种类、作用及其引脚的接法
电位器是一种最常用的可调电子元件。电位器是从可变电阻器发展派生出来的，它由一个电阻体和一个转动或滑动系统组成，其动臂的接触刷在电阻体上滑动，即可连续改变动臂与两端间的阻值。电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件。电位器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。电位器既可作三端元件使用也可作二端元件使用。后者可视作一可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。

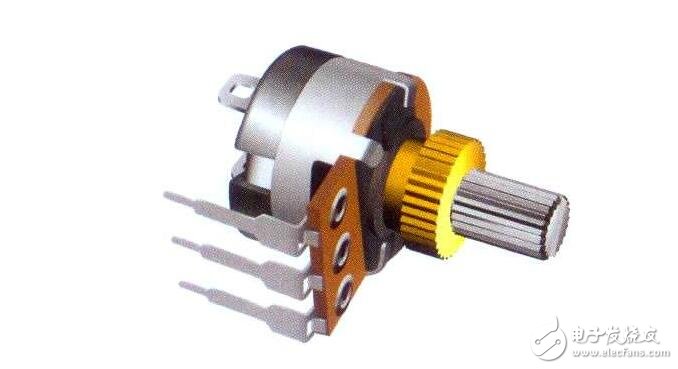

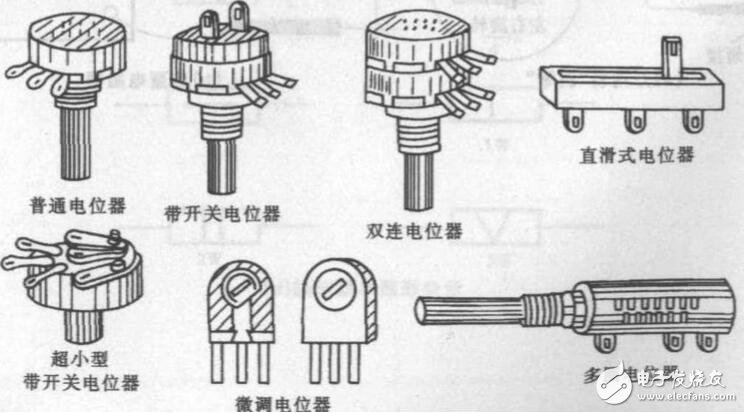

电位器有许多种类，较常见的有：普通旋转式电位器、带开关电位器、超小型带开关电位器、直滑式电位器、多圈电位器、微调电位器、双连电位器等，如图（a）所示。电位器的文字符号为“Rp”，在电路图中常用的符号如图中的图（b）所示。
电位器 （英文：PotenTIometer）是可变电阻器的一种。通常是由六脚电位器电阻体与转动或滑动系统组成，即靠一个动触点在电阻体上移动，获得部分电压输出。
电位器的作用——调节电压（含直流电压与信号电压）和电流的大小。
电位器的结构特点——电位器的电阻体有两个固定端，通过手动调节转轴或滑柄，改变动触点在电阻体上的位置，则改变了动触点与任一个固定端之间的电阻值，从而改变了电压与电流的大小。
电位器是一种可调的电子元件。它是由一个电阻体和一个转动或滑动系统组成。当电阻体的两个固定触点之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。它大多是用作分压器，这时电位器是一个四端元件。电位器基本上就是滑动变阻器，有几种样式，一般用在音箱音量开关和激光头功率大小调节，电位器是一种可调的电子元件。
用于分压的可变电阻器。在裸露的电阻体上，紧压着一至两个可移金属触点。触点位置确定电阻体任一端与触点间的阻值。按材料分线绕、碳膜、实芯式电位器；按输出与输入电压比与旋转角度的关系分直线式电位器（呈线性关系）、函数电位器（呈曲线关系）。主要参数为阻值、容差、额定功率。广泛用于电子设备，在音响和接收机中作音量控制用。
对于电位器的认识：

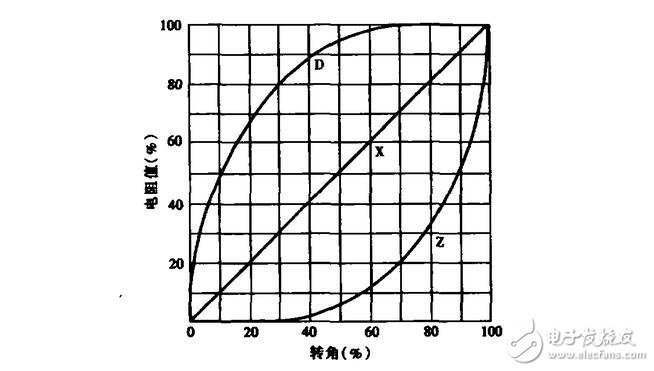

电位器的主要参数除标称阻值和额定功率外，还有阻值变化特性，它是指其阻值随动臂的旋转角度或滑动行程而变化的关系。常见的电位器阻值变化规律有直线式（X型）、指数式（Z型）、对数式（D型）三种。三种形式的电位器阻值随活动触点的旋转角度变化的曲线如图 （b）所示。图中纵坐标表示当某一角度时的电阻实际数值与电位器总电阻值的百分数，横坐标是旋转角与最大旋转角的百分数。
X型电位器的阻值变化与转角成直线关系。也就是电阻体上导电物质的分布是均匀的，所以单位长度的阻值相等。它适用于一些要求均匀调节的场合，如分压器、偏流调整等电路中。Z型电位器在开始转动时，阻值变化较小而在转角接近最大转角一端时，阻值变化比较明显。因为人耳对微小的声音稍有增加时，感觉很灵敏，但声音大到某一值后，即使声音功率有了较大的增加，人耳的感觉却变化不大，这种电位器适合于音量控制电路，因为采用这种电位器进行音量控制，可获得音量与电位器转角近似于线性的关系。D型电位器的阻值变化与Z型正好相反，它在开始转动时阻值变化很大，而在转角接近最大值附近时，阻值变化就比较缓慢。D型电位器适用于音调控制等电路。
（b）阻值变化特性曲线
（MEMO） 电位器如有轻微接触不良的，可用纯酒精清洗碳膜片及动片触点;电位器内如果碳膜磨损严重而接触不良时，可将金属剧触点轻轻向里或向外弯曲一些，改变金属刷在碳膜上的运动轨迹;如果电位器有一定片与碳膜间断路（多为涂银处开路），而另一定片又未用或与动片焊连在一起，这时交换两定片的焊接位置，仍可正常使用。例如：电位器A定片与碳膜断路，这时可焊下电位器A定片，换焊上B定片。如果是碳膜磨损，可用铅笔在上面涂抹补充碳质，可维持使用。严重损坏或者条件允许则尽可能换新。
电位器的种类：
（一）合成碳膜电位器：是目前使用最多的一种电位器。其电阻体是用碳黑、石墨、石英粉、有机粘合剂等配制的混合物，涂在胶木板或玻璃纤维板上制成的。
优点：分辨率高、阻值范围宽；
缺点：滑动噪声大、耐热耐湿性不好。
品种：有普通合成碳膜电位器、带开关小型合成碳膜电位器、单联带开关（无开关）电位器、双联同轴无开关（带开关）电位器、双联异轴无开关（带开关）电位器、小型精密合成碳膜电位器、推拉开关合成碳膜电位器、直滑式合成碳膜电位器、精密多圈合成碳膜电位器等。
（二）线绕电位器：其电阻体是由电阻丝绕在涂有绝缘材料的金属或非金属板上制成的。
优点：功率大、噪声低、精度高、稳定性好；
缺点：高频特性较差。
（三）金属膜电位器：其电阻体是用金属合金膜、金属氧化膜、金属复合膜、氧化钽膜材料通过真空技术沉积在陶瓷基体上制成的。
优点：分辨率高、滑动噪声较合成碳膜电位器小；
缺点：阻值范围小、耐磨性不好。
（四）直滑式电位器：其电阻体为长方条形，它是通过与滑座相连的滑柄作直线运动来改变电阻值的。
用途：一般用于电视机、音响中作音量控制或均衡控制。
（五）单圈电位器与多圈电位器：
单圈电位器：它的滑动臂只能在不到360度的范围内旋转，一般用于音量控制；
多圈电位器：它的转轴每转一圈，滑动臂触点在电阻体上仅改变很小一段距离，其滑动臂从一个极端位置到另一个极端位置时，转轴需要转动多圈。一般用于精密调节电路中。
（六）实心电位器：是用碳黑、石墨、石英粉、有机粘合剂等配制的材料混合加热后，压在塑料基体上，再经加热聚合而成。
优点：分辨率高、耐磨性好、阻值范围宽、可靠性高、体积小；
缺点：噪声大、耐高温性差。 品种：可分为小型实心电位器、直线式实心电位器、对数式实心电位器。
（七）单联电位器与双联电位器：
单联电位器：由一个独立的转轴控制一组电位器；
双联电位器：通常是将两个规格相同的电位器装在同一转轴上，调节转轴时，两个电位器的滑动触点同步转动，适用于双声道立体声放大电路的音量调节。也有部分双联电位器为异步异轴。
（八）步进电位器：由步进电动机、转轴电阻体、动触点等组成。动触点可以通过转轴手动调节，也可由步进电动机驱动。
用途：多用于音频功率放大器中作音量控制
（九）带开关电位器：在电位器上附加有开关装置。开关与电位器同轴，开关的运动与控制方式分为旋转式和推拉式两种。
用途：多用于黑白电视机中作音量控制兼电源开关。小型旋转式带开关电位器主要用于半导体收音机或其它小型电子产品中作音量控制（或电流、电压调节）兼电源开关。
种类：开关位数有单刀单掷、单刀双掷和双刀单掷。
（十）贴片式电位器：也称片状电位器，是一种无手动旋转轴的超小型直线式电位器，调节时需使用螺钉旋具等工具。
种类：分为单圈电位器和多圈电位器 ——属精密电位器，有立式与卧式两种结构。
电位器的作用：
电位器在电路中的主要作用有以下几个方面：
1.用作分压器电位器是一个连续可调的电阻器，当调节电位器的转柄或滑柄时，动触点在电阻体上滑动。此时在电位器的输出端可获得与电位器外加电压和可动臂转角或行程成一定关系的输出电压。
2.用作变阻器电位器用作变阻器时，应把它接成两端器件，这样花电位器的行程范围内，便可获得一个平滑连续变化的电阻值。
3.用作电流控制器当电位器作为电流控制器使用时，其中一个选定的电流输出端必须是滑动触点引出端。
电位器引脚的接法：
电位器有3个脚，1脚接地，2脚接输出，3脚接信号输入。1脚3脚一样可以不区分。一般的电位器，中间的是动片，所以测量电阻的话，接1、3脚，测的是总电阻，动片动不动，阻值都不会变；接1、2，阻值会从顺时针方向变大（动片动的话）；接2、3就是反的！

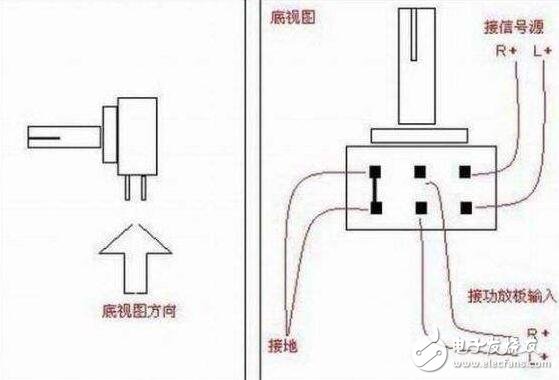

双联电位器的接法
6个脚叫双联电位器，就是2个单联做在一起了！
8脚电位器
8脚电位器应该是带了一个开关，一般在汽车音响上用的教多。
电位器的接法图
三脚电位器的接法
左边一只脚和中间一只脚的接法和右边，中间两只脚的接法功能是一样的吗？
若接马达调速的，可不可以用一个三脚电位器和控制马达的正反转呢？该怎么接？
电位器两侧的脚是其全电阻，中间的脚是滑动结点，电源从两侧的一个脚接入，从中间脚引出，可以得到随着中间脚旋转而变化的电压。
直流电机的转速随着外加电压而变化，所以旋转中间脚变化了电压，就改变了电机的转速。
改变直流电机的正负电源，可以使得电机反转，电位器没有此功能。
