一文读懂DC/AC SCAN测试技术
品慧电子讯：SCAN技术，也就是ATPG技术-- 测试std-logic， 主要实现工具是：产生ATPG使用Mentor的 TestKompress和synopsys TetraMAX；插入scan chain主要使用synopsys 的DFT compiler 通常，我们所说的DCSCAN就是normal scan test 即慢速测试，测试频率是10M-30M ，AC SCAN 也就是at-speed scan 即实速测试，测试频率与芯片真实工作频率是一样的。
本文将会根据DC/AC SCAN的概念展开描述，并将他们进行区别对比，让你更加全面的了解DC/AC SCAN测试技术。
SCAN技术，也就是ATPG技术-- 测试std-logic， 主要实现工具是：产生ATPG使用Mentor的 TestKompress和synopsys TetraMAX；插入scan chain主要使用synopsys 的DFT compiler 通常，我们所说的DCSCAN就是normal scan test 即慢速测试，测试频率是10M-30M ，AC SCAN 也就是at-speed scan 即实速测试，测试频率与芯片真实工作频率是一样的。
70年代到1995年这段时间里，由于芯片的工作频率很低只有20-100M，scan测试只有DC SCAN，我们就能捕捉到所有std-logic的制造缺陷。但是1995年以后，测试科学家和工程师发现通过DC SCAN测试没有缺陷的芯片在高工作频率下使用会有问题。其根本原因是随着制造工艺向深亚微米迈进，芯片的工作频率也提高到200M-1G，原来的SCAN测试方法和模型不再能捕捉到所有的std-logic的制造缺陷。大家的一致想法就是-“奔跑吧，SCAN” ，把SCAN的频率增加到与芯片的真实工作频率一致，同时使用新的TransiTIon atpg model来产生测试pattern.

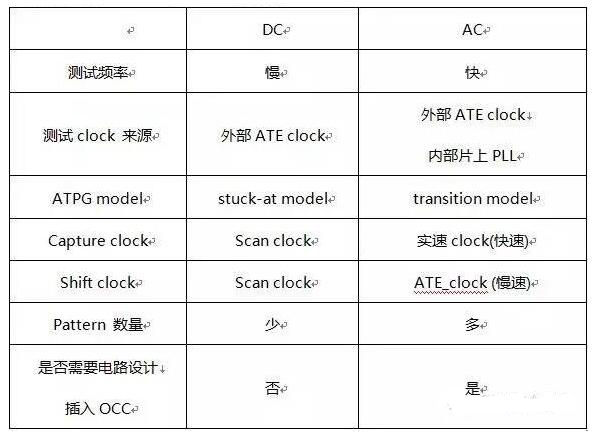

下面我们介绍DC SCAN与AC SCAN的异同
现在的工业量产的高速芯片都会要求能做DC SCAN测试和AC SCAN测试，所以DFT工程师也要同时插入两种测试电路，产生两套测试patterns。
具体实现流程如下
1 读入没有插入scan的网表
2 使用Design compiler 插入scan chain和OCC （on chipclocking）模块，同时插入mux， fix DRC
3 使用Testcompress 实现EDT压缩scan chain
4 使用Testcompress 产生测试DC/ACpattern，同时产生测试验证的Testbench
5 验证DC/AC patterns的正确性和电路的正确性
6 使用SDF，验证DC/ACpatterns相关电路的时序是否满足要求
7 使用DC/AC patterns （wgl文件）转换成ATE所需格式，在ATE上调试和使用

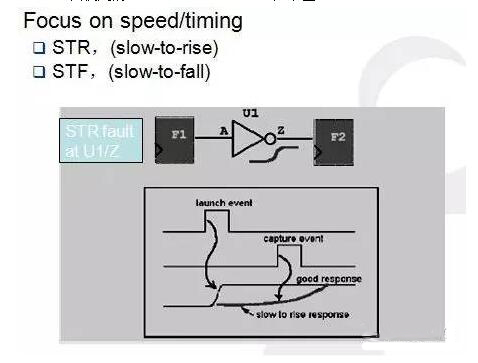

ATPG工具使用的TransiTIon faultmodel如下图

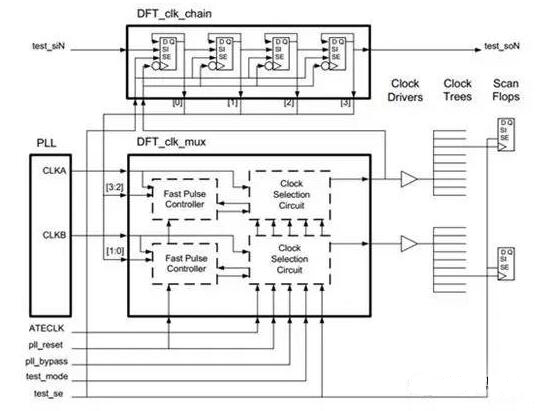

常用的OCC电路结构如下

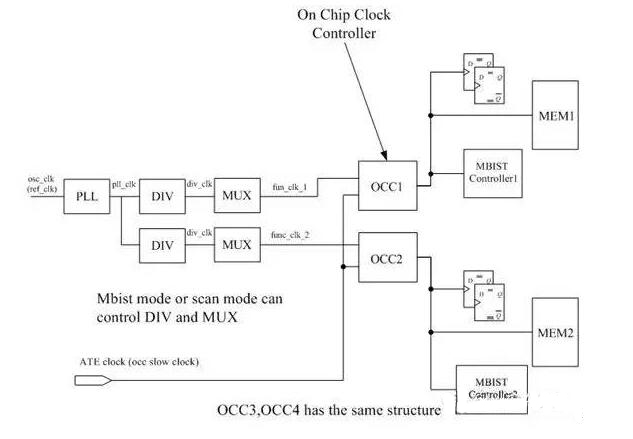

我们典型的插入OCC以后的电路如下图
