拆解小米蓝牙音频接收器
品慧电子讯：近日，小米科技发布了一款售价99元的智能设备——“小米蓝牙音频接收器”，一上线小米商城之后，便卖断了货。这个看上去很像小米蓝牙耳机的音频接收器为何会成为如小米MIX2手机一样被抢购一空的神器呢？小编分享一篇拆解，带大家从内部找找答案。
TiinLab，创立于2002年，从技术研发到设计生产，全程MIT（Made in Taiwan）手工打造。

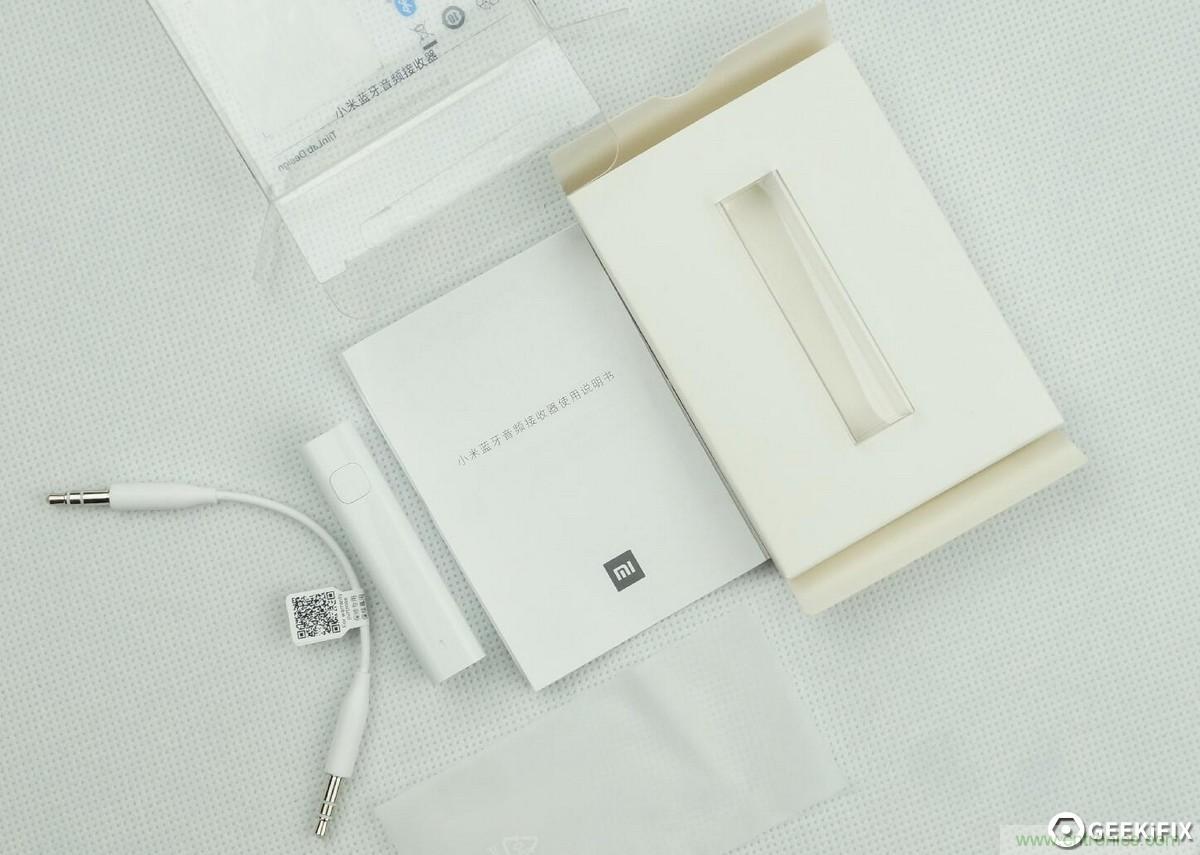

包装盒内所有物品。

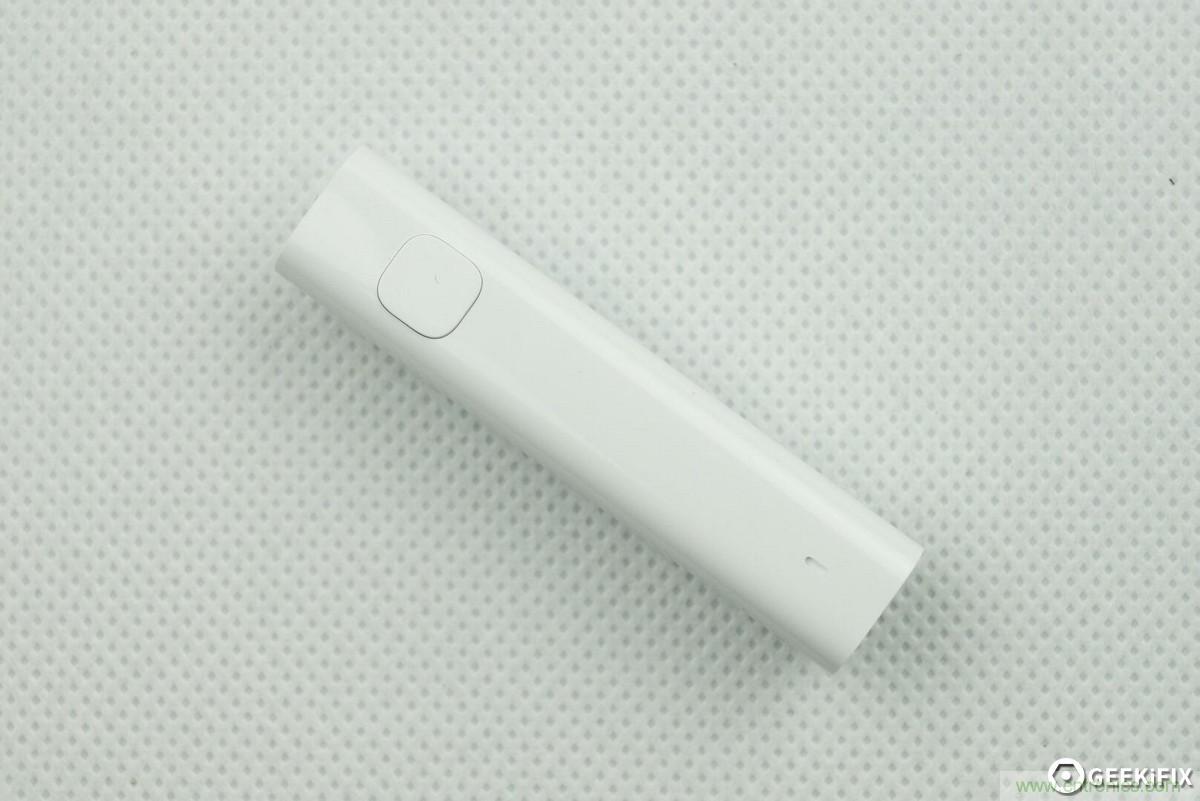

蓝牙接收器身材纤细，单从外观来看会误以为是普通的单声道蓝牙耳机。机身上放方形按键为多功能按键，通过按键长短与次数切换开/关机、连接、接听来电、音乐播放功能，机身下方为工作状态指示灯。
一体式金属背夹。

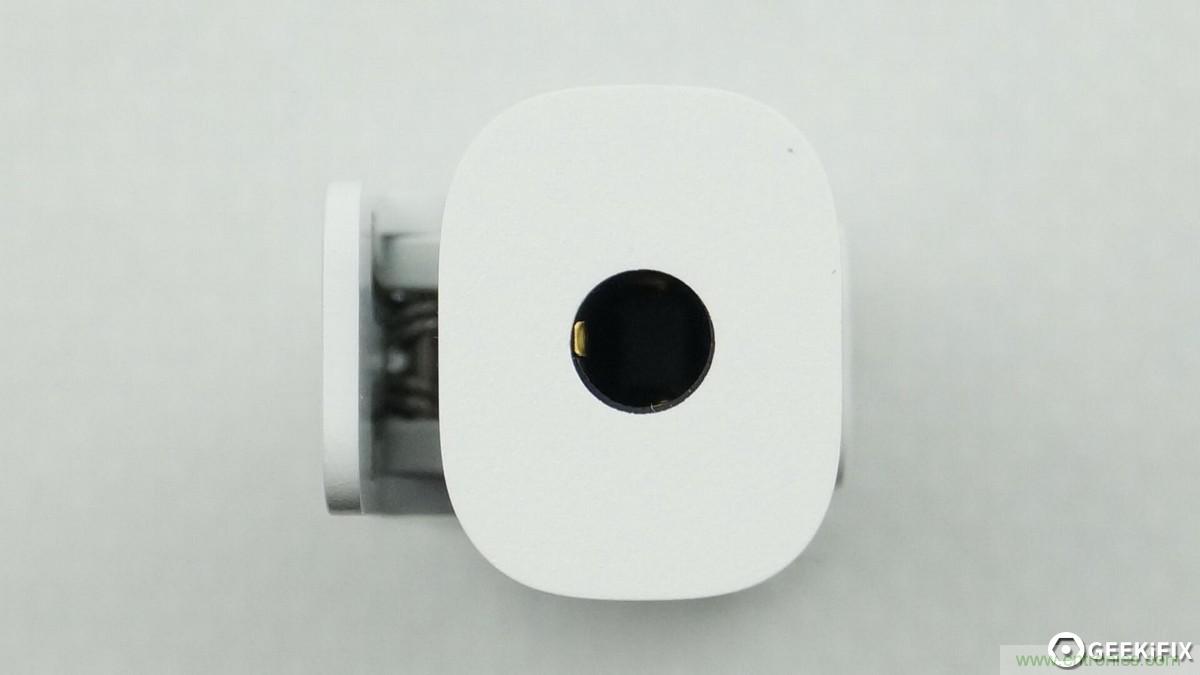

3.5mm规格插座，支持 3 段 3.5mm 插头立体声耳机；支持 4 段 3.5mm 插头国标及美标通话耳机（OMTP/CTIA 自动识别切换）几乎兼容市面绝大部分音频设备。

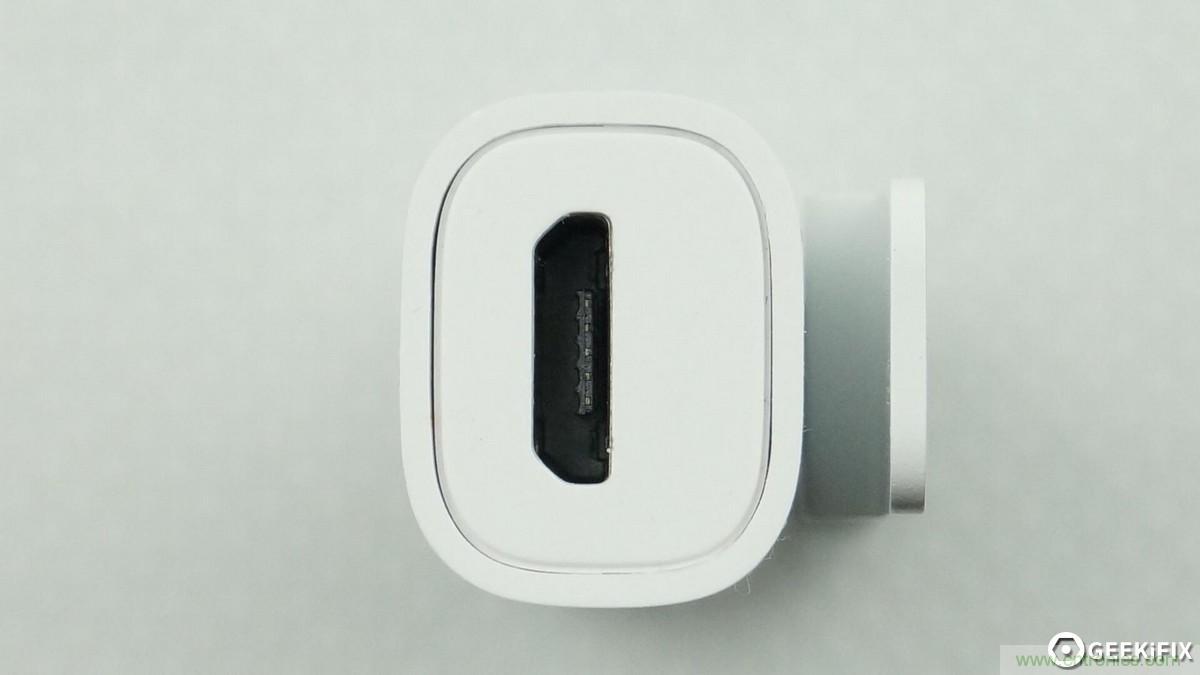

MicroUSB充电接口。

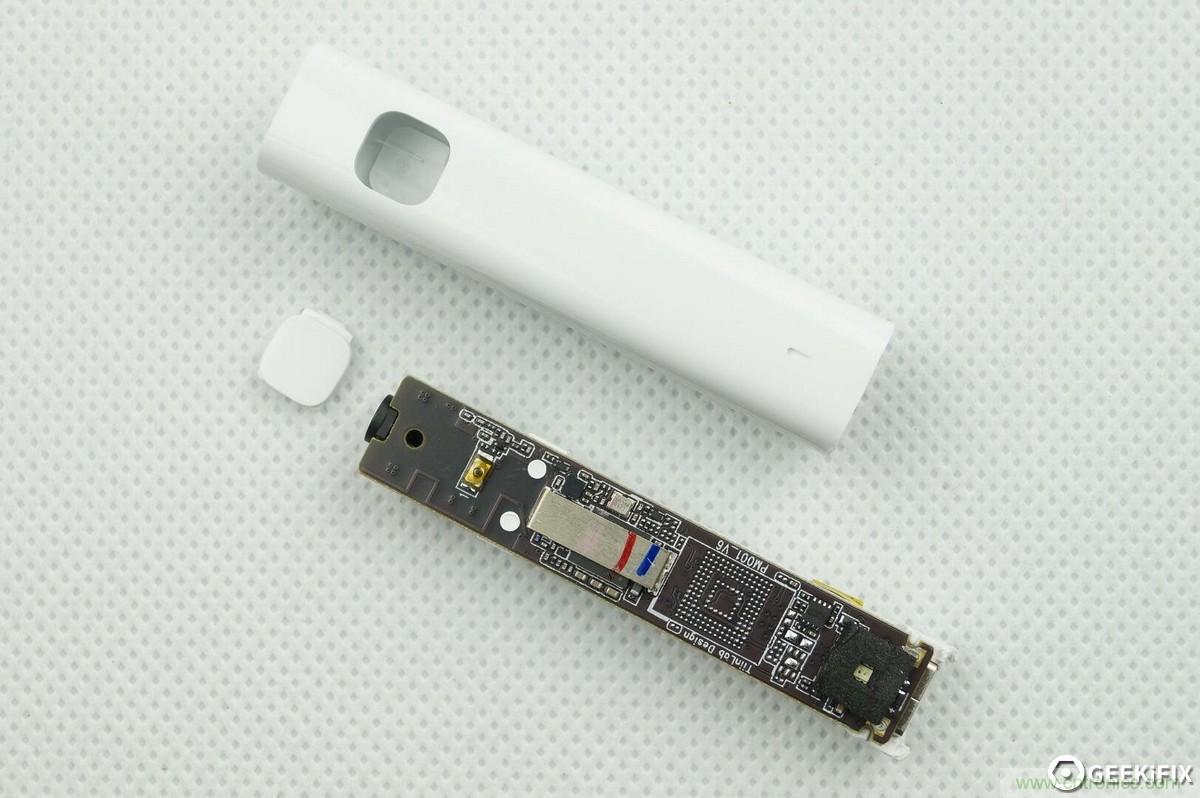

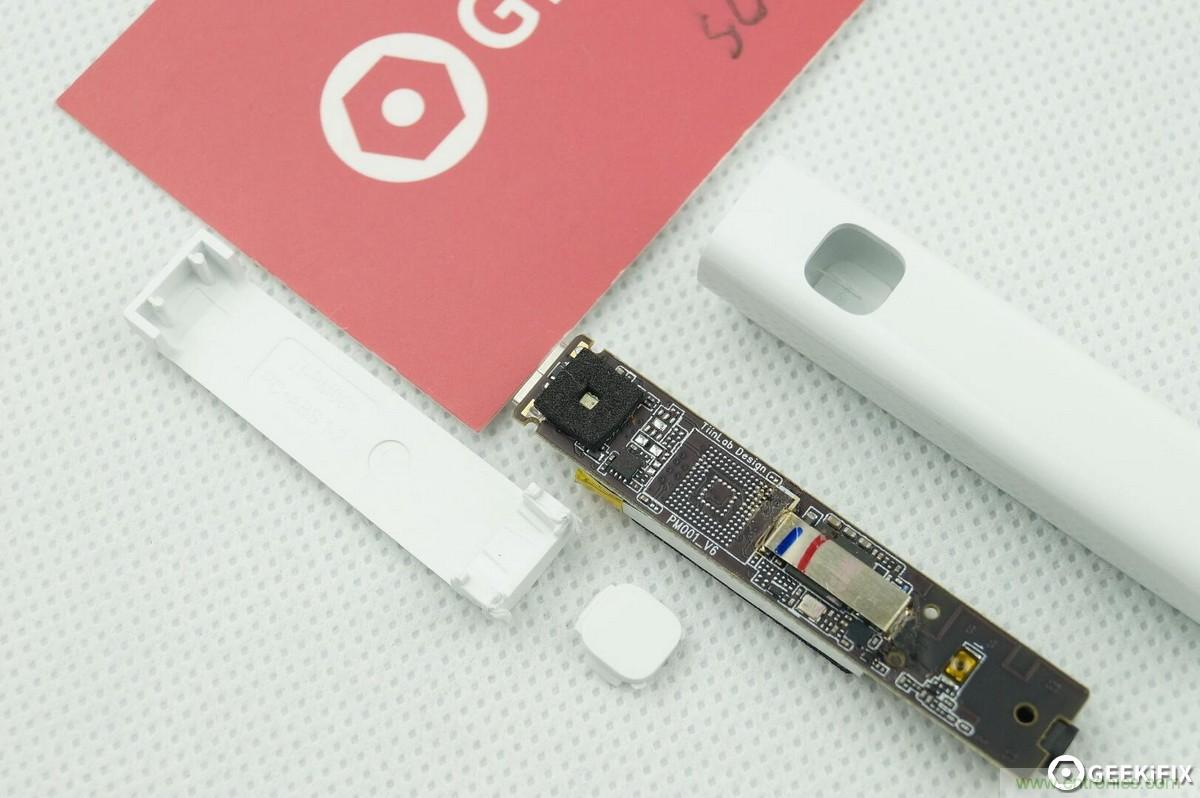

拆机需要从MicroUSB插座部分下手，撬出插座面板即可抽出整块主板。这里需要注意的是插座面板与主板支撑架是一体的，用力不当就会损坏面板。

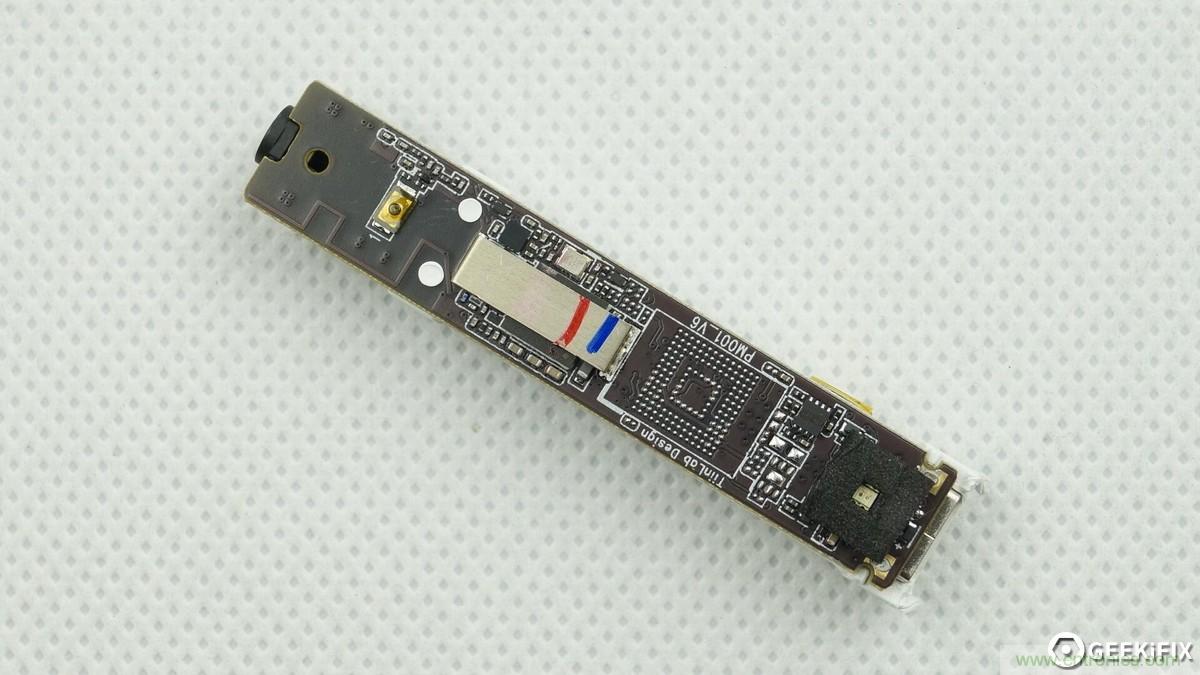

主板正反面。

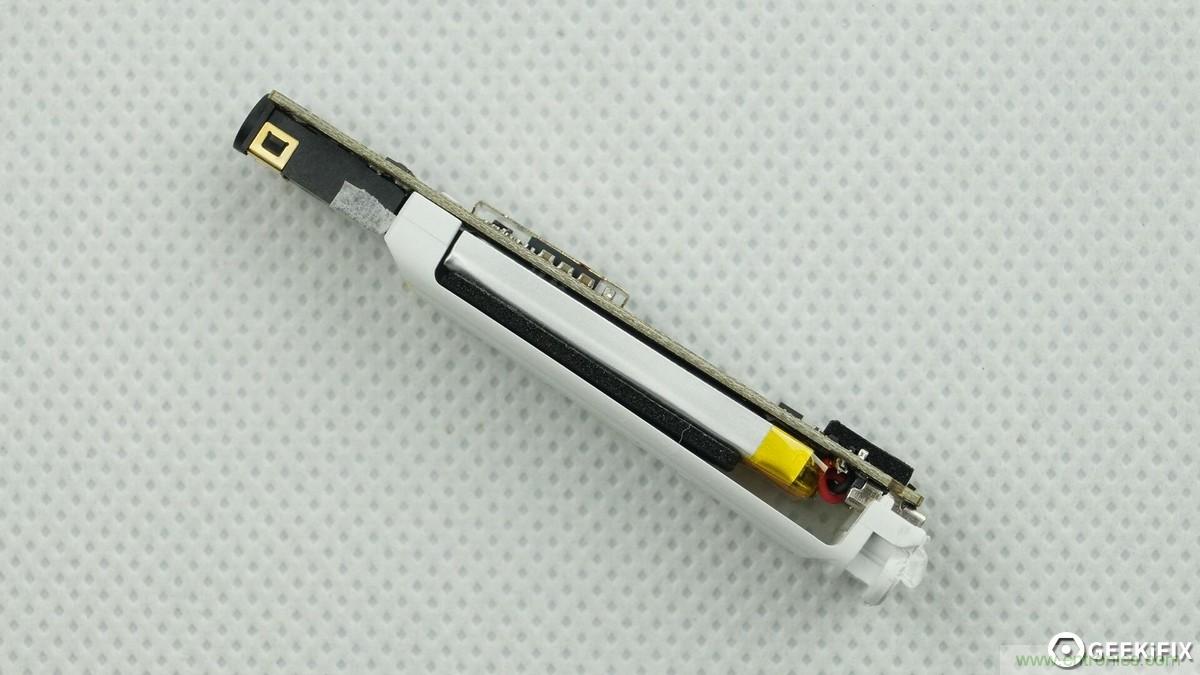

主板侧面。

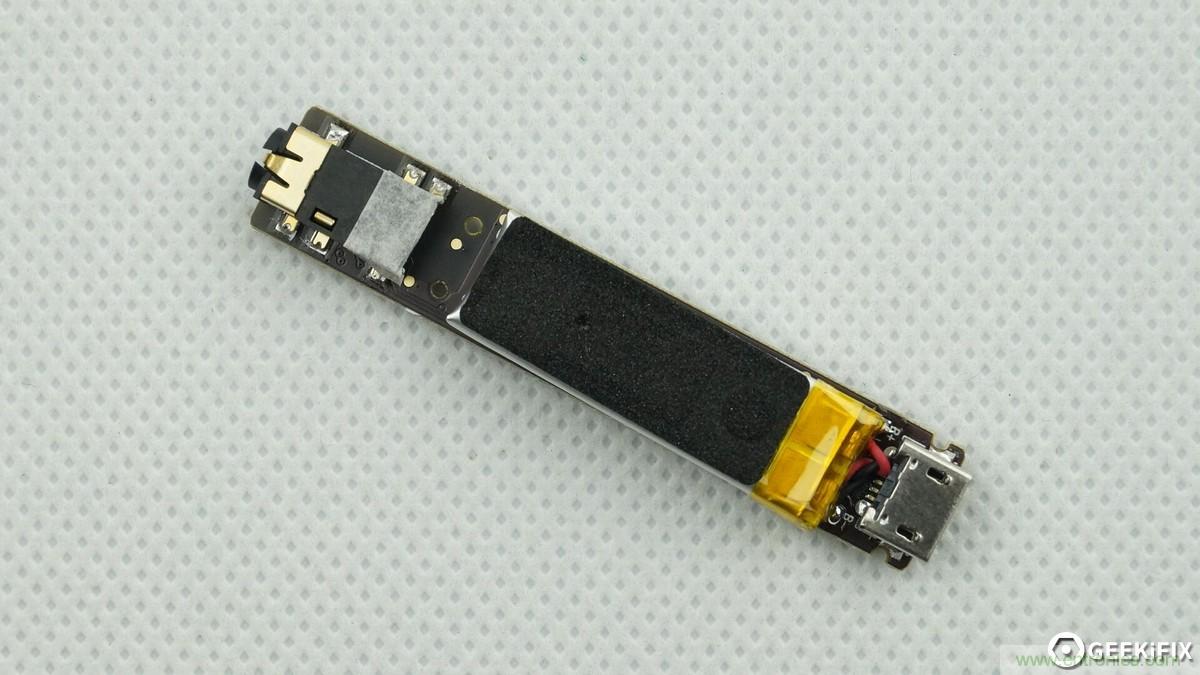

电池与支撑架之间有一层缓震泡棉。

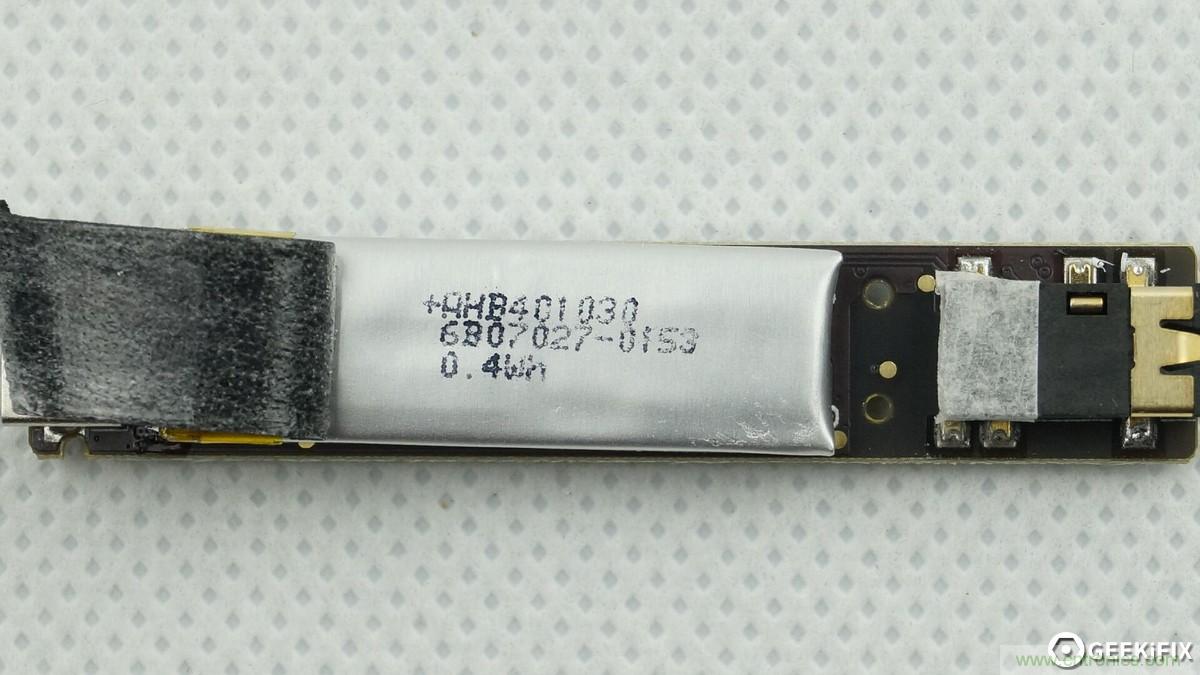

电池型号规格：AHB401030聚合物电芯 3.7V/97mAh/0.4Wh。电芯配有独立的保护板。

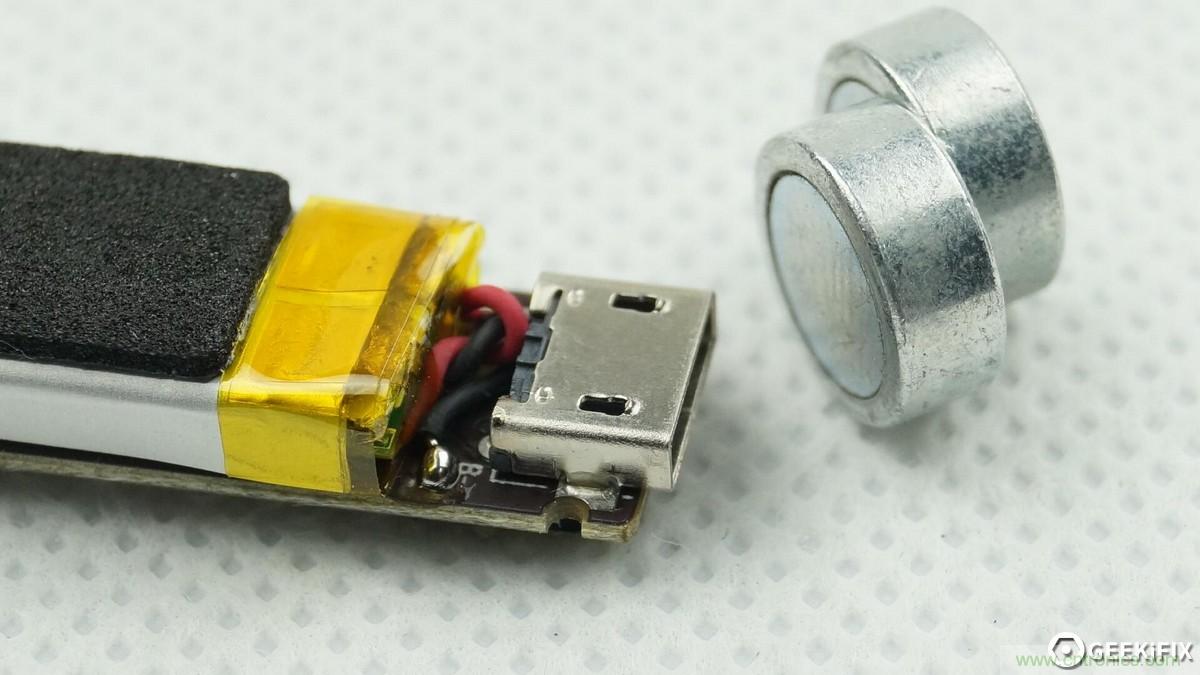

MicroUSB-A插座磁铁不吸。

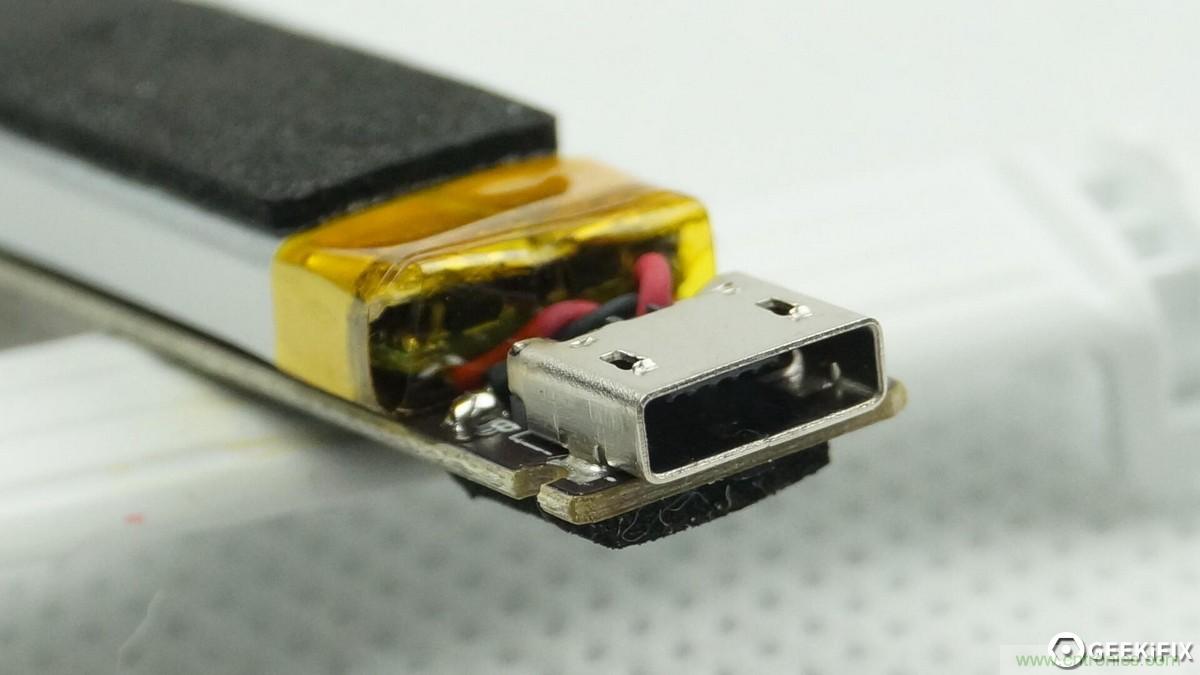

MicroUSB-A插座外形与早期诺基亚手机的一样。

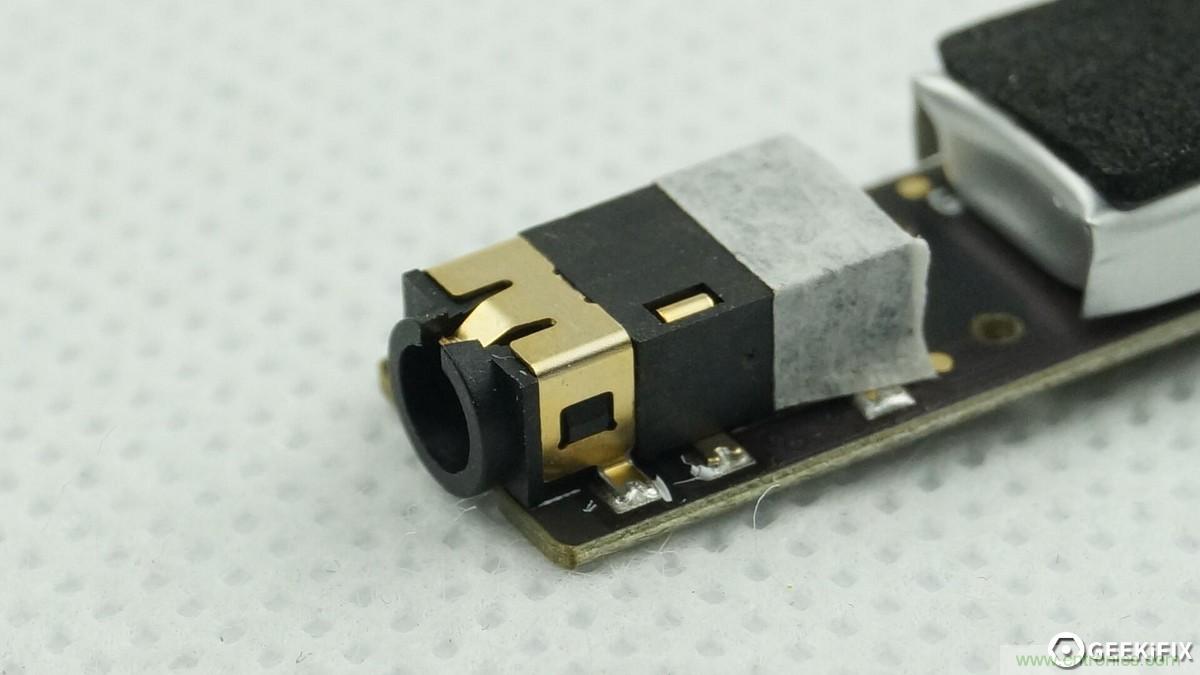

3.5mm耳机/音箱连接线插座。

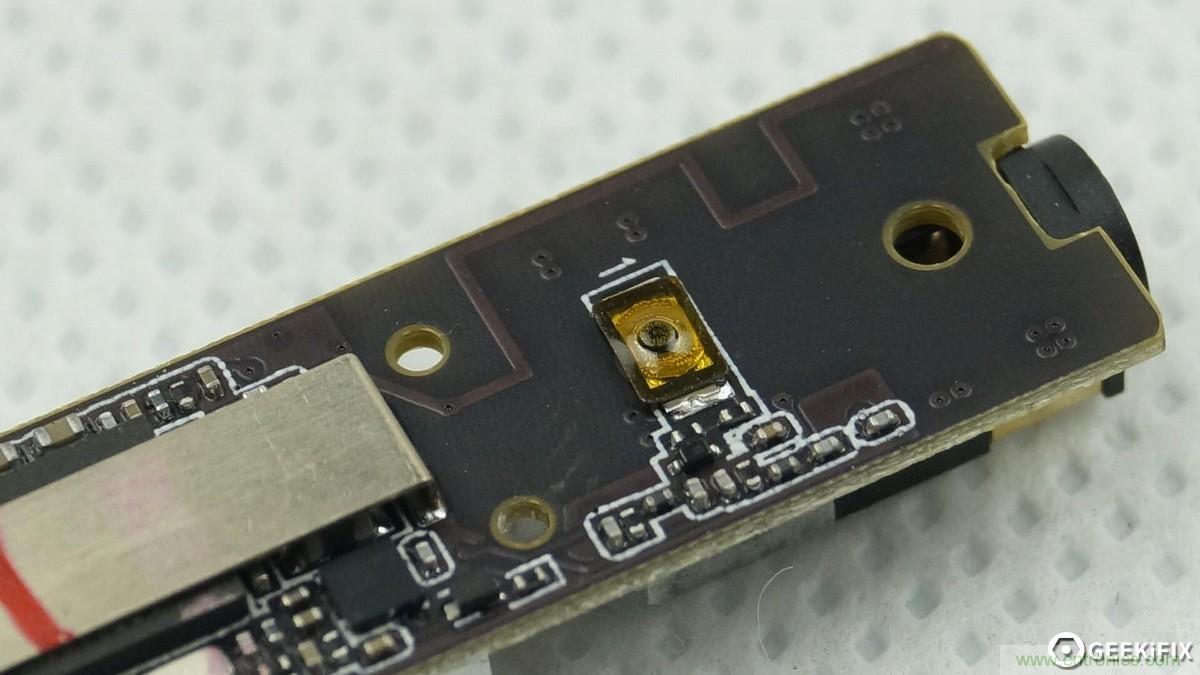

开关键的微动开关，上方是与PCB一体的蓝牙天线。

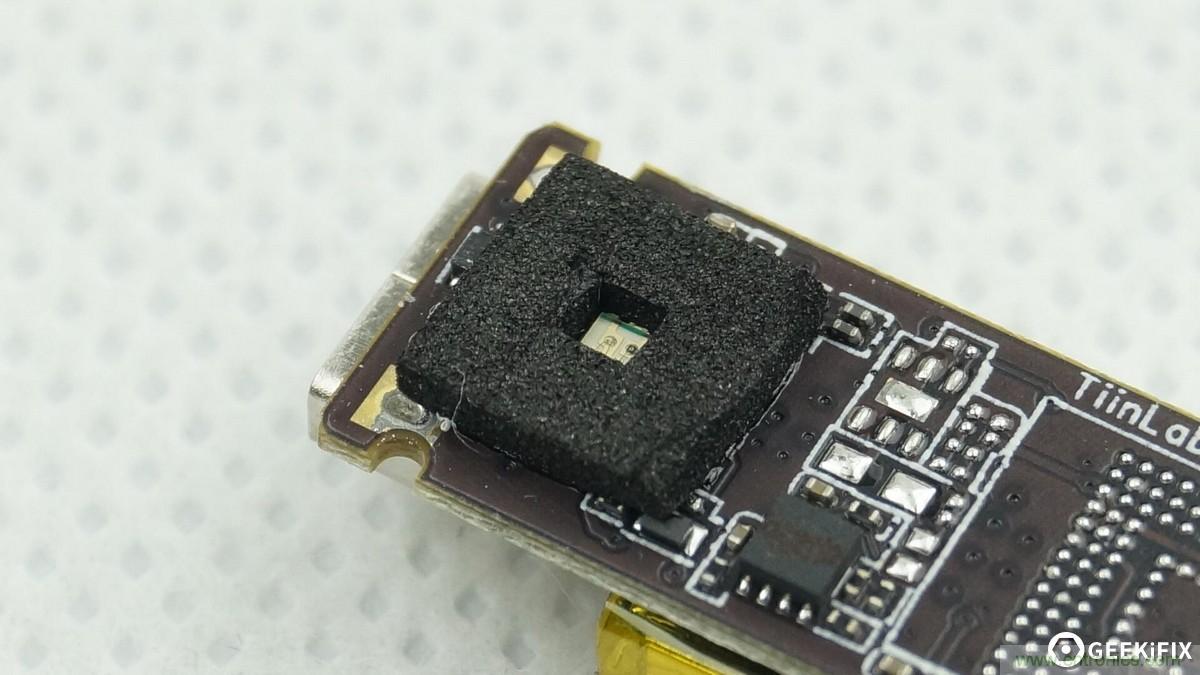

四周环绕遮光棉的双色LED工作指示灯。
这里还有一空焊位，从面积大小与锡球数量来判断这个IC的功能或者说性能也该很吸引人，这应该是小米为了推出音频蓝牙接收器增强版做铺垫。

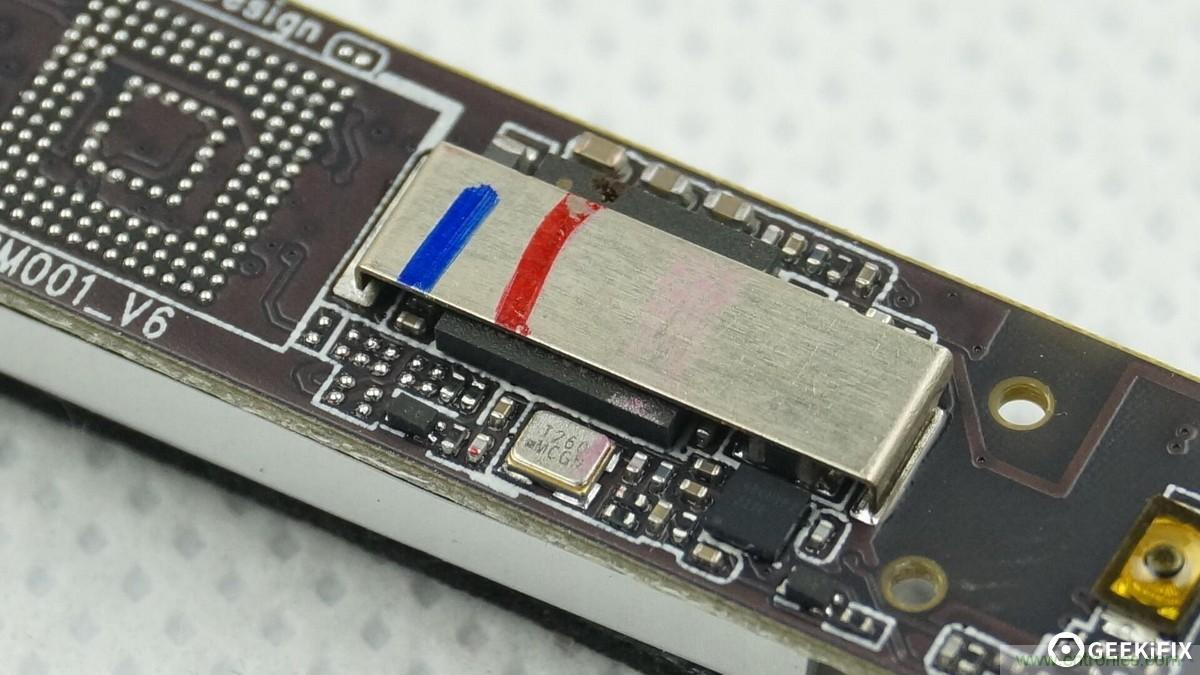

非全封闭式金属屏蔽罩，下方就是音频接收器的主控。

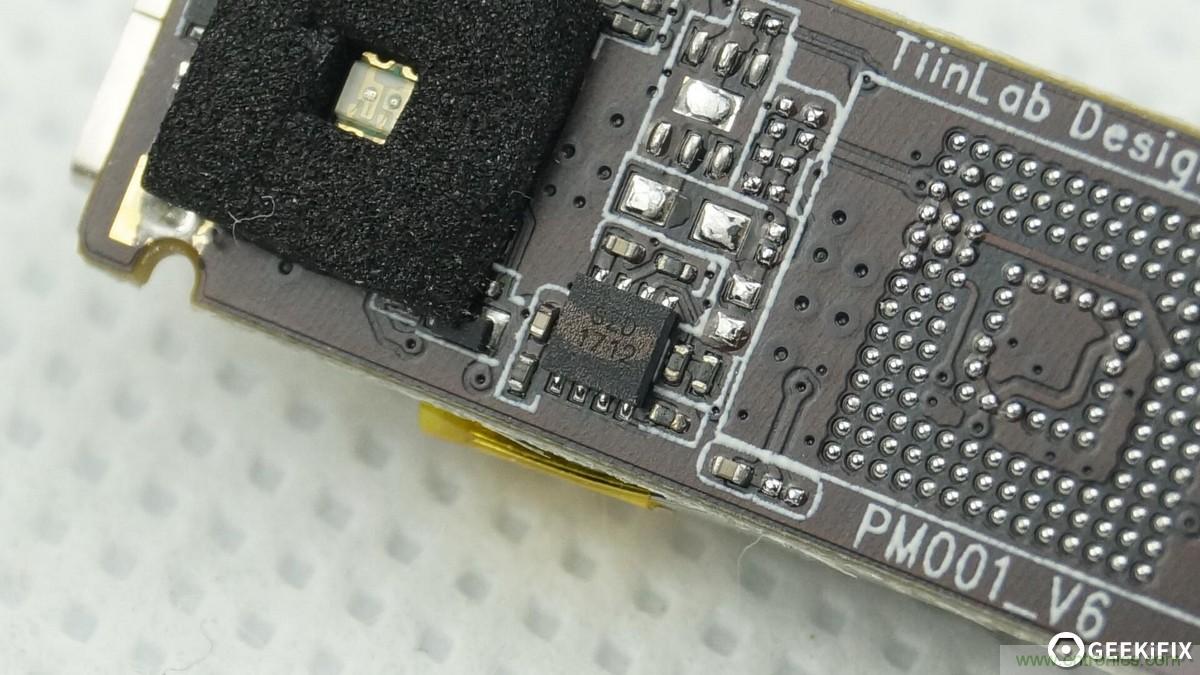

丝印为SZD1712的IC。
丝印为6BCHYP1的IC。
来自恒玄科技(上海)有限公司 蓝牙双模音频单芯片/BES2000，支持蓝牙 4.2 传输技术。
全家福。
（来源：geekifix）
