智能电器漏电保护，这样设计更靠谱
品慧电子讯时至今日，漏电引发的安全隐患事件仍屡见不鲜，缺乏漏电保护或者响应不及时，造成的结果都将是致命的。近几年，随着家电产业开始步入物联网时代，终端企业也开始借助更为智能的手段来保障电器的使用安全，如电器电能监测、过载检测、故障预警等等，使得电能计量芯片开始崭露头角。
基于CSE7761的漏电保护设计
漏电是由于电器外壳和市电火线间因某种原因连通后，和地形成一定的电位差而产生的。由芯海科技研发推出的高精度免校准电能计量芯片CSE7761，最大的特色是支持单芯片两路计量，可同时检测电器漏电与故障、漏电与计量，且具备漏电检测触发电流小、灵敏度高、响应时间快的优势，有效保障使用安全性。

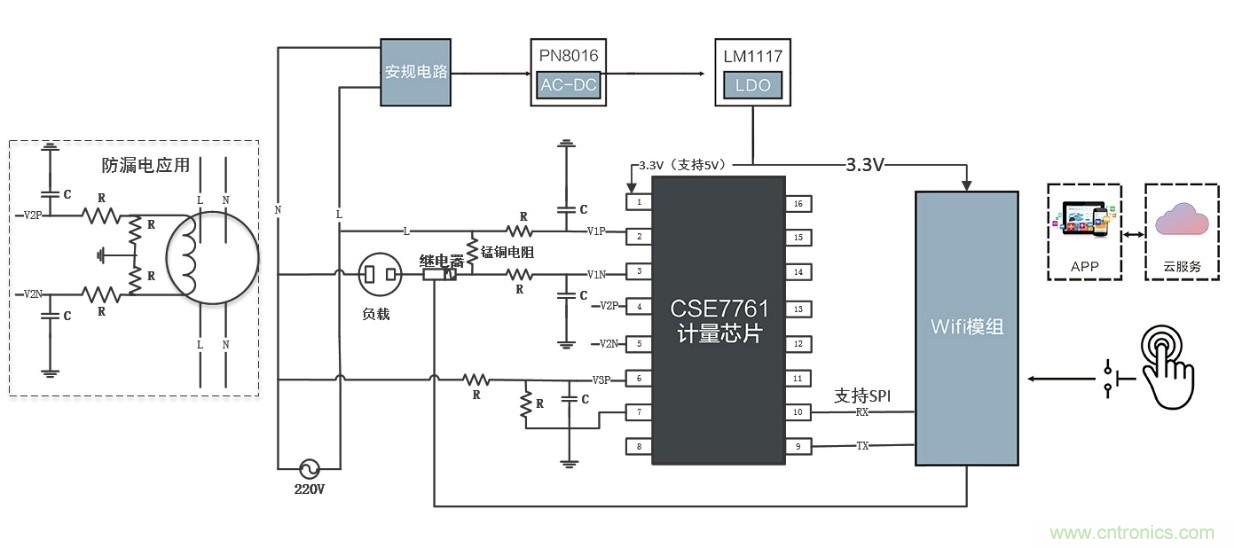

图1：CSE7761漏电保护应用框图
如图1所示，采用V2P、V2N电流通道进行漏电检测，流过L、N线圈上的电流是相等的。当两者间电流产生差值并达到触发阀值时，会产生漏电中断并迅速做出响应。
其中，CSE7761宽电压范围3/5V，可测量交直流信号，其内部集成了3 路sigma-delta ADC、功率计算器、能量-频率转换器、一路SPI接口、一路UART接口；可用于精确计算电压有效值、电流有效值、有功功率、视在功率、功率因数、漏电检测的高性能功率测量应用，提供高速的电压、电流的波形数据和电压、电流、功率的瞬时数据。
更多安全保障

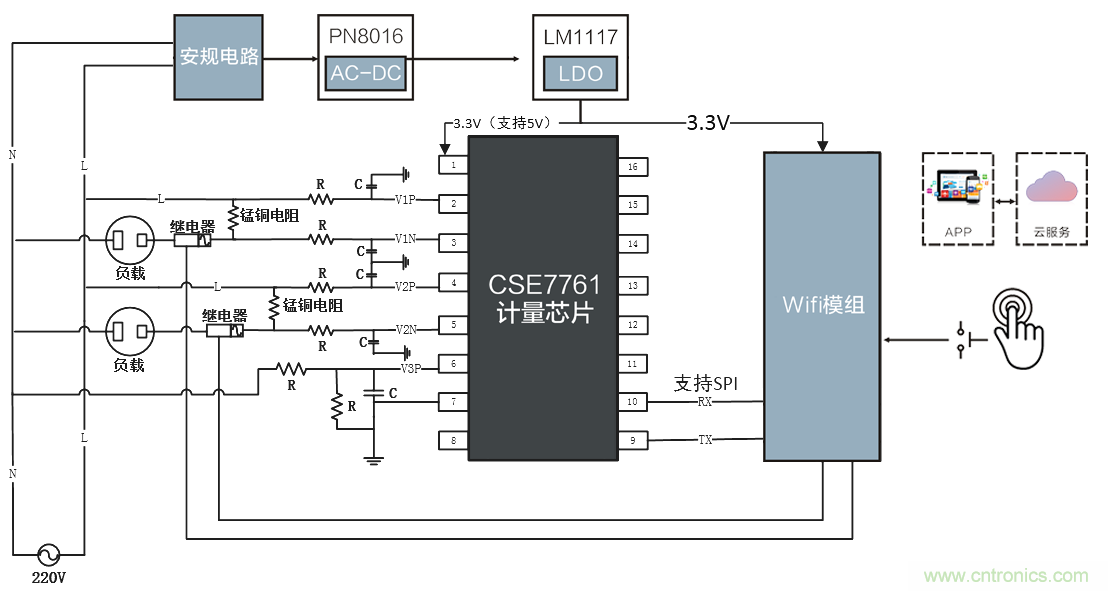

图2：CSE7761两路计量应用图
CSE7761支持一路进行漏电检测的同时另一路做计量，相较于当前市场上，智能插座要实现这样的功能需要两颗计量芯片，而CSE7761可以做到单芯片同时实现，增加产品安全性能，节约开发成本。
CSE7761亦支持一路进行漏电检测、一路进行故障检测，可以应用于冰箱、洗衣机、空调等白色家电及充电桩，提供高速的电压、电流的波形数据，以及电压、电流、功率的瞬时数据，为电器故障检测及故障定位提供快速有效的诊断，提升产品价值。

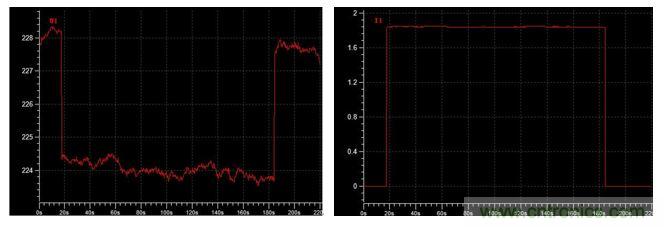

图3：图左为饮水机烧水电压瞬时曲线图（单位：V），图右为饮水机烧水电流瞬时曲线图（单位：A）
总结
触电事故层出不穷，在安全意识越来越强的今天，漏电保护功能作为生命安全最后的屏障，得到了各大电器厂商重视。芯海科技基于14年研发积累，快速响应市场升级需求，率先推出带漏电检测的计量芯片，有效提升了智能电器、智能插座的计量精度、用电安全、用途及性价比。
