机器人热潮中的伺服系统

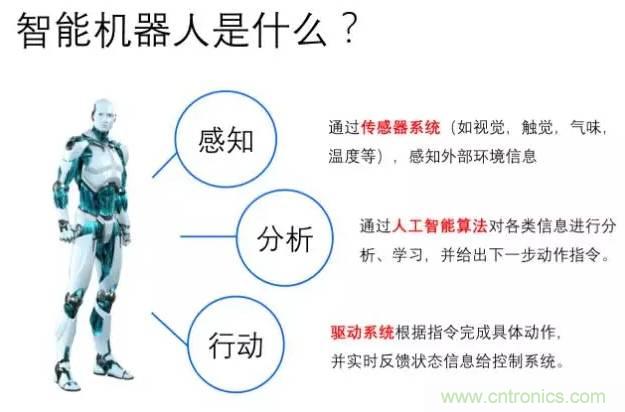

若说当下的热门科技,机器人绝对算一个。机器人的控制分为机械本体控制和伺服机构控制两大类,伺服控制系统则是实现机器人机械本体控制和伺服机构控制的重要部分。因而要了解机器人的运作过程,必然绕不过伺服系统。
伺服系统
伺服系统是以变频技术为基础发展起来的产品,是一种以机械位置或角度作为控制对象的自动控制系统。伺服系统除了可以进行速度与转矩控制外,还可以进行精确、快速、稳定的位置控制。
广义的伺服系统是精确地跟踪或复现某个给定过程的控制系统,也可称作随动系统。
狹义伺服系统又称位置随动系统,其被控制量(输出量)是负载机械空间位置的线位移或角位移,当位置给定量(输入量)作任意变化时,系统的主要任务是使输出量快速而准确地复现给定量的变化。
伺服系统的结构组成
机电一体化的伺服控制系统的结构、类型繁多,但从自动控制理论的角度来分析,伺服控制系统一般包括控制器、被控对象、执行环节、检测环节、比较环节等五部分。

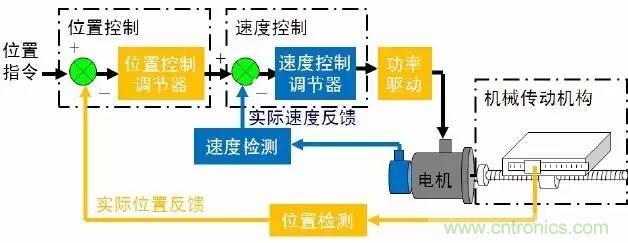

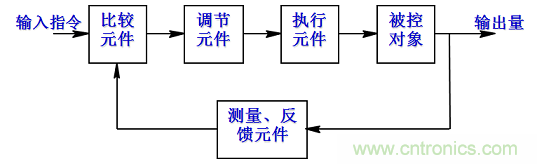

伺服系统组成原理框图
1、比较环节
比较环节是将输入的指令信号与系统的反馈信号进行比较,以获得输出与输入间的偏差信号的环节,通常由专门的电路或计算机来实现。
2、控制器
控制器通常是计算机或PID(比例、积分和微分)控制电路,其主要任务是对比较元件输出的偏差信号进行变换处理,以控制执行元件按要求动作。
3、执行环节
执行环节的作用是按控制信号的要求,将输入的各种形式的能量转化成机械能,驱动被控对象工作。机电一体化系统中的执行元件一般指各种电机或液压、气动伺服机构等。
4、被控对象
被控对象指被控制的物件,例如一个机械手 臂,或是一个机械工作平台。
5、检测环节
检测环节是指能够对输出进行测量并转换成比较环节所需要的量纲的装置,一般包括传感器和转换电路。
伺服系统的特点和功用
伺服系统与一般机床的进给系统有本质上差别,它能根据指令信号精确地控制执行部件的运动速度与位置。伺服系统是数控装置和机床的联系环节,是数控系统的重要组成,具有以下特点:
- 必须具备高精度的传感器,能准确地给出输出量的电信号。
- 功率放大器以及控制系统都必须是可逆的。
- 足够大的调速范围及足够强的低速带载性能。
- 快速的响应能力和较强的抗干扰能力。
伺服系统的类型
- 按控制原理分:有开环、闭环和半闭环三种形式
- 按被控制量性质分: 有位移、速度、力和力矩等伺服系统形式
- 按驱动方式分: 有电气、液压和气压等伺服驱动形式
- 按执行元件分: 有步进电机伺服、直流电机伺服和交流电机伺服形式
伺服系统的执行元件

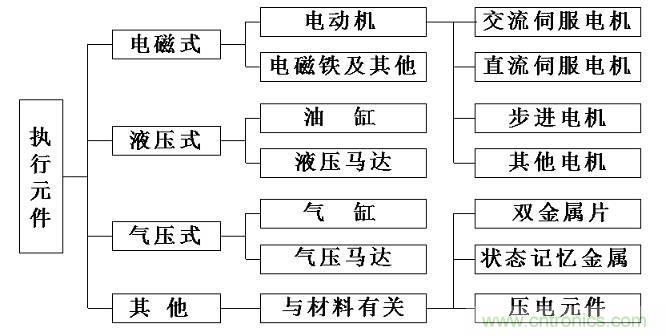

1、执行元件的种类及其特点
(1)电气式执行元件
电气执行元件包括直流(DC)伺服电机、交流(AC)伺服电机、步进电机以及电磁铁等,是最常用的执行元件。对伺服电机除了要求运转平稳以外,一般还要求动态性能好,适合于频繁使用,便于维修等。
(2)液压式执行元件
液压式执行元件主要包括往复运动油缸、回转油缸、液压马达等,其中油缸最为常见。在同等输出功率的情况下,液压元件具有重量轻、快速性好等特点。
(3)气压式执行元件
气压式执行元件除了用压缩空气作工作介质外,与液压式执行元件没有区别。气压驱动虽可得到较大的驱动力、行程和速度,但由于空气粘性差,具有可压缩性,故不能在定位精度要求较高的场合使用。

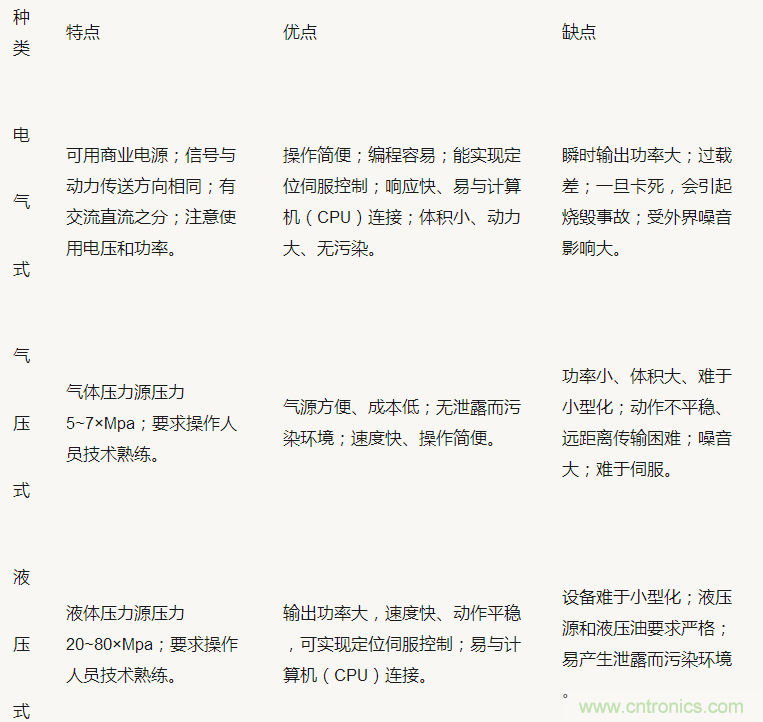

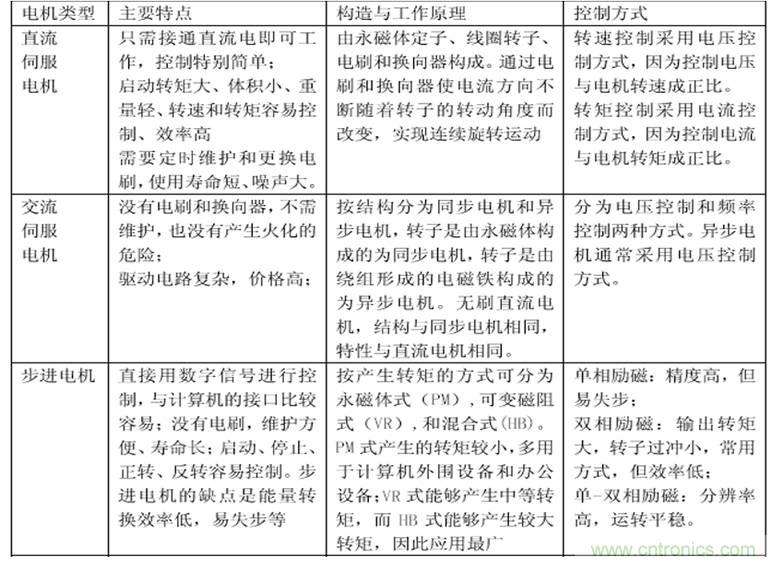

三种类型的区别
2、常用的控制用电机
控制用电机是电气伺服控制系统的动力部件。它是将电能转换为机械能的一种能量转换装置。机电一体化产品中常用的控制用电机是指能提供正确运动或较复杂动作的伺服电机。
控制用电机有回转和直线驱动电机,通过电压、电流、频率(包括指令脉冲)等控制,实现定速、变速驱动或反复启动、停止的增量驱动以及复杂的驱动,而驱动精度随驱动对象的不同而不同。
(1)伺服驱动电机一般是指:步进电机(Stepping Motor)、直流伺服电机(DC Servo Motor)、交流伺服电机(AC Servo Motor)
(2)常用伺服控制电动机的控制方式主要有:开环控制、半闭环控制、闭环控制三种。
闭环系统的驱动系统具有位置(或速度)反馈环节;开环系统没有位置与速度反馈环节。

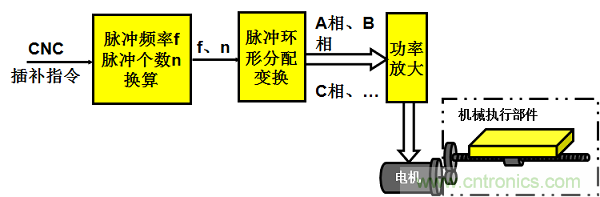

a、开环数控系统
没有位置测量装置,信号流是单向的(数控装置→进给系统),故系统稳定性好。
无位置反馈,精度相对闭环系统来讲不高,其精度主要取决于伺服驱动系统和机械传动机构的性能和精度。一般以功率步进电机作为伺服驱动元件。
这类系统具有结构简单、工作稳定、调试方便、维修简单、价格低廉等优点,在精度和速度要求不高、驱动力矩不大的场合得到广泛应用。一般用于经济型数控机床。
b、半闭环数控系统

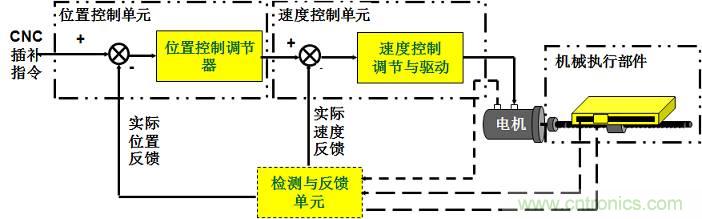

半闭环数控系统的位置采样点如图所示,是从驱动装置(常用伺服电机)或丝杠引出,采样旋转角度进行检测,不是直接检测运动部件的实际位置。
半闭环环路内不包括或只包括少量机械传动环节,因此可获得稳定的控制性能,其系统的稳定性虽不如开环系统,但比闭环要好。由于丝杠的螺距误差和齿轮间隙引起的运动误差难以消除。因此,其精度较闭环差,较开环好。但可对这类误差进行补偿,因而仍可获得满意的精度。
半闭环数控系统结构简单、调试方便、精度也较高,因而在现代CNC机床中得到了广泛应用。
c、全闭环数控系统

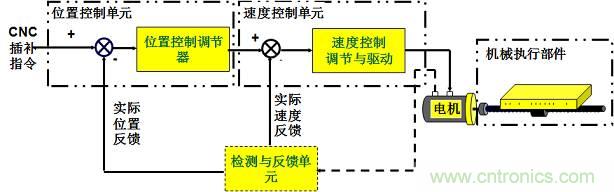

全闭环数控系统的位置采样点如图的虚线所示,直接对运动部件的实际位置进行检测。
从理论上讲,可以消除整个驱动和传动环节的误差、间隙和失动量。具有很高的位置控制精度。由于位置环内的许多机械传动环节的摩擦特性、刚性和间隙都是非线性的,故很容易造成系统的不稳定,使闭环系统的设计、安装和调试都相当困难。
该系统主要用于精度要求很高的镗铣床、超精车床、超精磨床以及较大型的数控机床等。
机器人的伺服系统
通常情况下,我们所说的机器人伺服系统是指应用于多轴运动控制的精密伺服系统。一个多轴运动控制系统是由高阶运动控制器与低阶伺服驱动器所组成,运动控制器负责运动控制命令译码、各个位置控制轴彼此间的相对运动、加减速轮廓控制等等,其主要作用在于降低整体系统运动控制的路径误差;伺服驱动器负责伺服电机的位置控制,其主要作用在于降低伺服轴的追随误差。
机器人的伺服系统由伺服电机、伺服驱动器、指令机构三大部分构成,伺服电机是执行机构,就是靠它来实现运动的,伺服驱动器是伺服电机的功率电源,指令机构是发脉冲或者给速度用于配合伺服驱动器正常工作的。
机器人对伺服电机的要求比其它两个部分都高。首先要求伺服电机具有快速响应性。电机从获得指令信号到完成指令所要求的工作状态的时间应短。响应指令信号的时间愈短,电伺服系统的灵敏性愈高,快速响应性能愈好,一般是以伺服电机的机电时间常数的大小来说明伺服电机快速响应的性能。其次,伺服电机的起动转矩惯量比要大。在驱动负载的情况下,要求机器人的伺服电机的起动转矩大,转动惯量小。最后,伺服电机要具有控制特性的连续性和直线性,随着控制信号的变化,电机的转速能连续变化,有时还需转速与控制信号成正比或近似成正比。
当然,为了配合机器人的体形,伺服电机必须体积小、质量小、轴向尺寸短。还要经受得起苛刻的运行条件,可进行十分频繁的正反向和加减速运行,并能在短时间内承受数倍过载。
伺服驱动器是可利用各种电机产生的力矩和力,直接或间接地驱动机器人本体以获得机器人的各种运动的执行机构,具有转矩转动惯量比高、无电刷及换向火花等优点,在机器人中应用比较广泛。
伺服系统的发展趋势

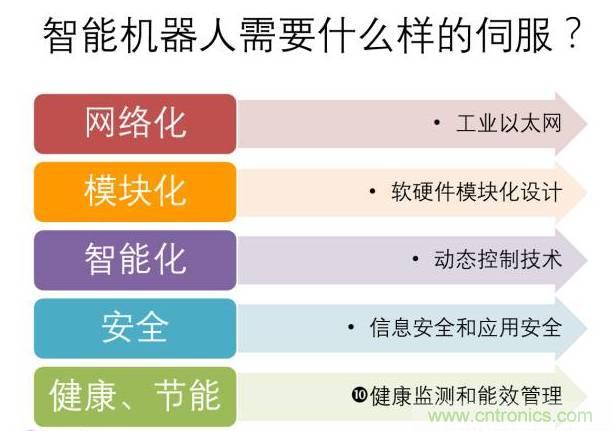

随着伺服系统的应用越来越广,用户对伺服驱动技术的要求也越来越高。总的来说,伺服系统的发展趋势可以概括为以下几个方面:
集成化:伺服控制系统的输出器件越来越多地采用开关频率很高的新型功率半导体器件,这种器件将输入隔离、能耗制动、过温、过压、过流保护及故障诊断等功能全部集成于一个不大的模块之中,构成高精度的全闭环调节系统。高度的集成化显著地缩小了整个控制系统的体积。
智能化:伺服系统的智能化表现在以下几个方面:系统的所有运行参数都可以通过人机对话的方式由软件来设置;它们都具有故障自诊断与分析功能;参数自整定的功能等。带有自整定功能的伺服单元可以通过几次试运行,自动将系统的参数整定出来,并自动实现其最优化。
网络化:伺服系统网络化是综合自动化技术发展的必然趋势,是控制技术、计算机技术和通信技术相结合的产物。
简易化:这里所说的“简”不是简单而是精简,是根据用户情况,将用户使用的伺服功能予以强化,使之专而精,而将不使用的一些功能予以精简,从而降低了伺服系统成本,为客户创造更多的收益。
机器人的工作表现受伺服系统影响极大,因而精密伺服系统的关键性能指标永远都是先进性比较的首要因素。国外先进伺服系统已经能够很好地适应绝大多数应用的需求,其研发资源集中在个别高端应用及整体性能提升方面,处于精雕细刻阶段。在工业4.0的大背景下,国产伺服任重而道远,还需努力追赶。
