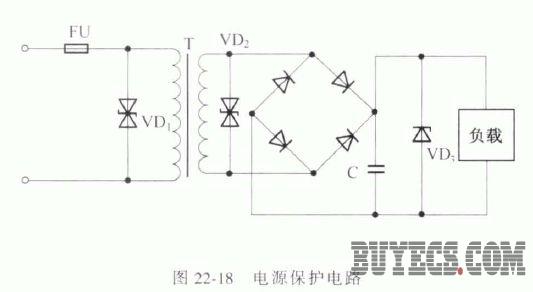

瞬态电压抑制二极管组成的电源保护电路如下图所示。在电路的输入端加有双极型瞬态电压抑制二极管VD1 对电源变压器的输入端进行保护。

当电路输入端有高压浪涌脉冲窜入时，不论脉冲的方向如何， VD1均能很快击穿导通，对输入电压进行钳位。

VD2 也采用双极型瞬态电压抑制二极管，用来对变压器T输出之后的电路进行保护。因为变压器是一个大的感性部件，在熔断器断开的瞬间，感应到变压器之后的浪涌电压将被它钳位。

VD3 为单极型瞬态电压抑制二极管，用来对负载进行保护。
