压敏电阻知识大全：符号、原理及选型等

压敏电阻符号电路表示：

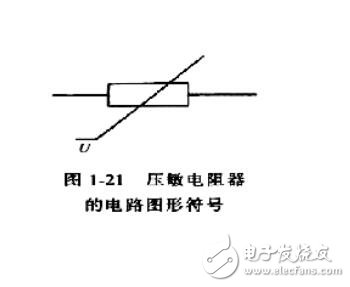

压敏电阻器简称VSR，是一种对电压敏感的非线性过电压保护半导体元件。它在电路中用文字符号“RV”或“R”表示，图1-21是其电路图形符号。

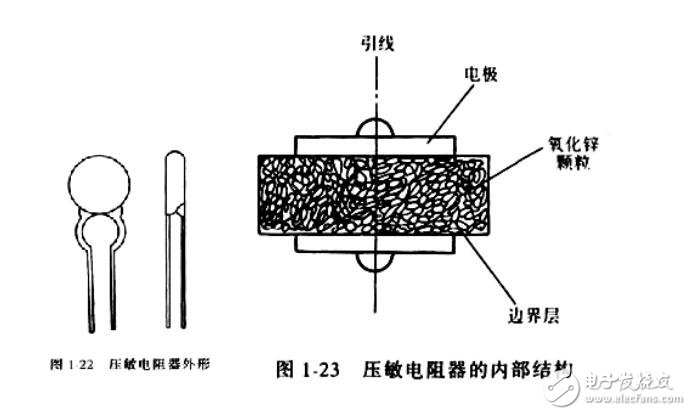

压敏电阻器与普通电阻器不同，它是根据半导体材料的非线性特性制成的。

压敏电阻的工作原理：

普通电阻器遵守欧姆定律，而压敏电阻器的电压与电流则呈特殊的非线性关系。当压敏电阻器两端所加电压低于标称额定电压值时，压敏电阻器的电阻值接近无穷大，内部几乎无电流流过。当压敏电阻器两端电压略高于标称额定电压时，压敏电阻器将迅速击穿导通，并由高阻状态变为低阻状态，工作电流也急剧增大。当其两端电压低于标称额定电压时，压敏电阻器又能恢复为高阻状态。当压敏电阻器两端电压超过其最限制电压时，压敏电阻器将完全击穿损坏，无法再自行恢复。

压敏电阻选型：

(一)220V电压的电路

国内型号：MYG14K471(对应的国外型号：US 470NR-14D)

MYG05K471(对应的国外型号：US 470NR-5D)

(二)22V左右的电路

国内型号：MYG14K470(对应的国外型号：US 470NR-14D)、MYG05K470(对应的国外型号：US 470NR-5D)

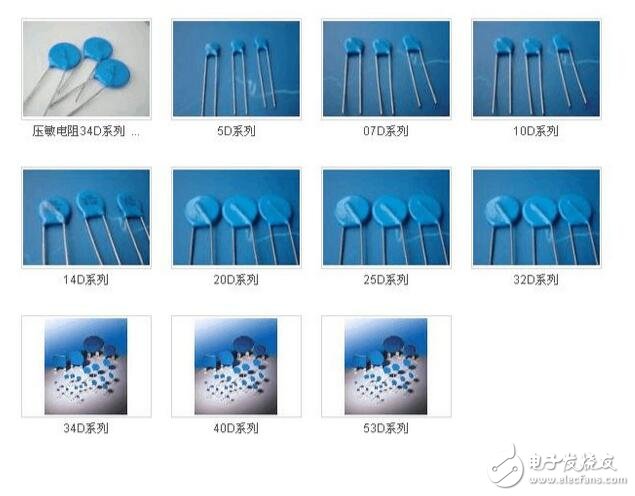

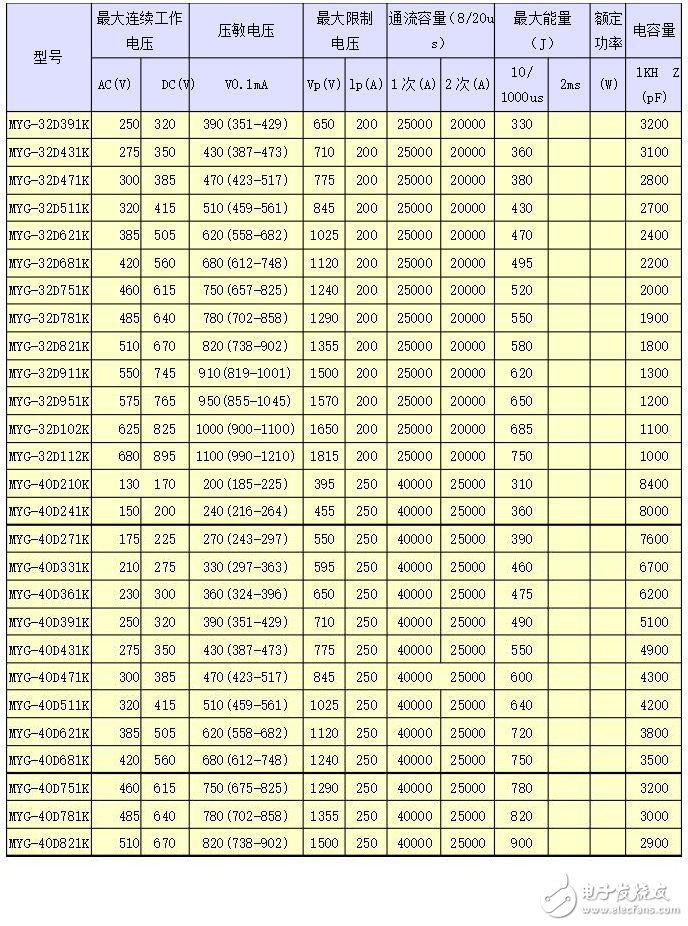

下面给出一组压敏电阻具体型号及参数表，以供选型使用，具体如下表所示：

压敏电阻标识方法：

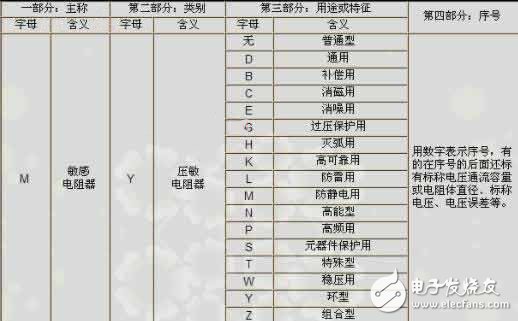

表1 压敏电阻器的型号命名及含义

　　第一部分用字母 “M” 表示主称为敏感电阻器。

　　第二部分用字母 “Y” 表示敏感电阻器为压敏电阻器。

　　第三部分用字母表示压敏电阻器的用途的特征。

　　第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。

例如：

压敏电阻型号:MYL1-1(防雷用压敏电阻器) M——敏感电阻器 Y——压敏电阻器 L——防雷用 1-1——序号

压敏电阻型号:MY31-270/3(270V/3kA普通压敏电阻器) M——敏感电阻器 Y——压敏电阻器 31——序号 270——标称电压为270V 3——通流容量为3kA

压敏电阻的主要参数：

压敏电阻器的主要参数有，标称电压、电压比、最大控制电压、残压比、通流容量、漏电流、电压温度系数、电流温度系数、电压非线性系数、绝缘电阻、静态电容等。

1.标称电压 标称电压是指通过1mA直流电流时，压敏电阻器两端的电压值。

2.电压比 是指压敏电阻器的电流为1mA时产生的电压值与压敏电阻器的电流为0.1mA时产生的电压值之比。

3.最大限制电压 最大限制电压是指压敏电阻器两端所能承受的最高电压值。

4.残压比 流过压敏电阻器的电流为某一值时，在它两端所产生的电压称为这一电流值为残压。残压比则的残压与标称电压之比。

5.通流容量 通流容量也称通流量，是指在规定的条件(以规定的时间间隔和次数，施加标准的冲击电流)下，允许通过压敏电阻器上的最大脉冲(峰值)电流值。

6.漏电流 漏电流与称等待电流，是指压敏电阻器在规定的温度和最大直流电压下，流过压敏电阻器的电流。

7.电压温度系数 电压温度系数是指在规定的温度范围(温度为20~70℃)内，压敏电阻器标称电压的变化率，即在通过压敏电阻器的电流保持恒定时，温度改变1℃时压敏电阻两端的相对变化。

8.电流温度系数 电流温度系数是指在压敏电阻器的两端电压保持恒定时，温度改变1℃时，流过压敏电阻器电流的相对变化。

9.电压非线性系数 是指压敏电阻器在给定的外加电压作用下，其静态电阻值与动态电阻值之比。

10.绝缘电阻 绝缘电阻是指压敏电阻器的引出线(引脚)与电阻体绝缘表面之间的电阻值。

11.静态电容 静态电容是指压敏电阻器本身固有的电容容量。

压敏电阻的作用：

压敏电阻器广泛地应用在家用电器及其它电子产品中，起过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等作用。

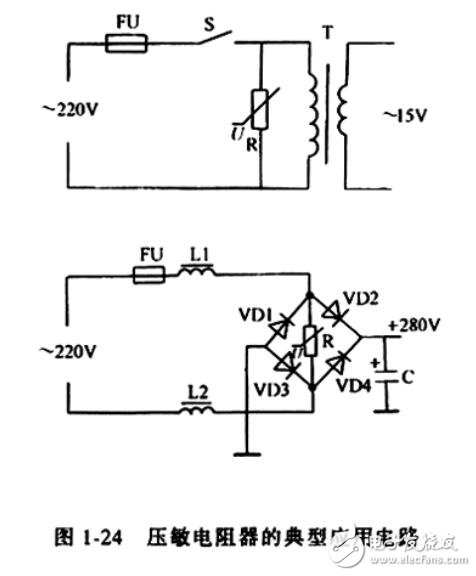

图1-24是压敏电阻器的典型应用电路。
