双向晶闸管的结构及工作原理

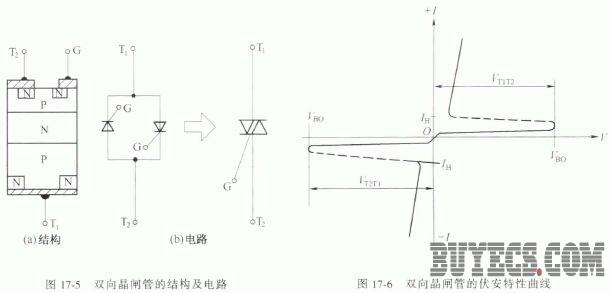

双向晶闸管是由N-P-N-P-N 五层半导体材料制成的，对外也引出三个电极.其结构如图17-5 所示。双向晶闸管相当于两个单向晶闸管的反向并联，但只有一个控制极。

双向晶闸管与单向晶闸管一样，也具有触发控制特性。不过，它的触发控制特性与单向晶闸管有很大的不同.这就是无论在阳极和阴极间接入何种极性的电压，只要在它的控制极上加上一个触发脉冲，也不管这个脉冲是什么极性的，都可以使双向晶闸管导通。

由于双向晶闸管在阳、阴极间接任何极性的工作电压都可以实现触发控制，因此双向晶闸管的主电极也就没有阳极、阴极之分，通常把这两个主电极称为T1电极和T2电极，将接在P 型半导体材料上的主电极称为T1电极，将接在N 型半导体材料上的电极称为T2电极。

由于双向晶闸管的两个主电极没有正负之分.所以它的参数中也就没有正向峰值电压与反向峰值电压之分，而只用一个最大峰值电压，双向晶闸管的其他参数则和单向晶闸管相同。

双向晶闸管的伏安特性曲线具有对称性.如图17-6 所示。

由于双向晶闸管正、反特性具有对称性，所以它可在任何一个方向导通，是一种理想的交流开关器件。
