LED灯泡的噪声对策:噪声电流有两种模式

LED灯泡的电磁噪声源是其电源电路。由于LED灯泡的电源部在尺寸方面限制较为严格，因此需要用最少的元件实施电磁噪声对策。尤其重要的是噪声对策元件的选择。因此，本文将以LED照明电源电路泄露的电磁噪声种类及其测量方法、以及能有效抑制电磁噪声的元件选择方法为中心进行分析。

噪声电流有两种模式

一般情况下，EMC（电磁兼容性：electro-magneticcompatibility）标准中定义了两种电磁噪声的测量，分别是辐射到空中的“辐射噪声”和流经电源线的“传导噪声（噪声端子电压）”（图1）。噪声电流中同时存在“差模”和“共模”两种模式的噪声成分。差模噪声是在信号线和地线之间产生的噪声。而共模噪声在是大地与信号线和大地与地线之间产生的噪声，信号线和地线与大地之间的噪声类型相同，即具有相同的相位和相同的振幅。

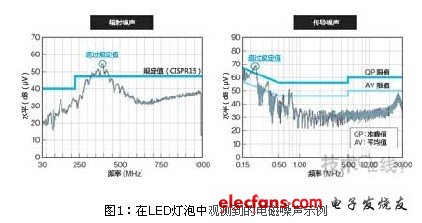

EMC规定中定义了辐射噪声和传导噪声两种电磁噪声的测量，LED灯泡也不例外。有的LED灯泡产品的噪声超过了CISPR15的规定值（准峰值：QP和平均值：AV）。

辐射噪声的主要成分是共模噪声（图2（a））。这是因为，该噪声的电流环路面积要远远大于差模噪声的电流环路面积。

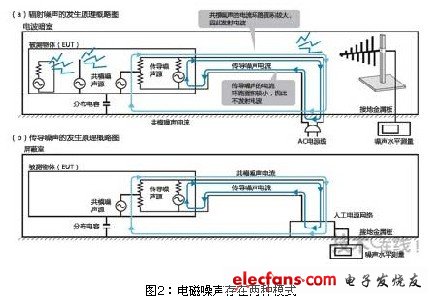

电磁噪声有差模和共模两种模式。辐射噪声中主要是共模成分（a）。而传导噪声中，差模和共模两种成分混合传播的情况较多（b）

而在传导噪声中能观测到差模和共模两种成分（图2（b））。如果是传导噪声，需要在掌握噪声成分特点的基础上，根据其特点采取对策。首先来介绍一下抑制传导噪声的方法。
