10K和10A型中频变压器及线圈

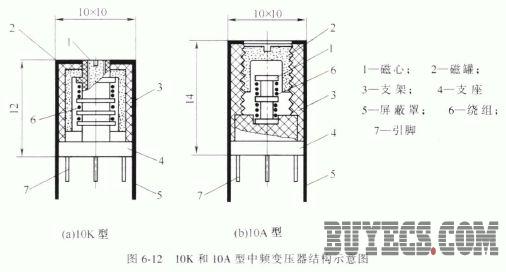

10K和10A型中频变压器及线圈的结构如图6-12 所示。10K 型中频变压器是用调节螺杆磁心的方式来改变电感量的; lOA 型中频变压器是用调节磁帽的方式来改变电感量的。在10K 和10A 型中频变压器及线圈型号中， TV 表示电视机通道部分用中频变压器; TS 表示伴音部分的中顿变压器; LV表示吸收线圈; TP 表示调频收音机用中频变压器。

10K 和10A 型中频变压器及线圈适用于黑白电视机的中频放大及邻近频道吸收电路，也适用于彩色电视机的带通、鉴频、副载波放大器及晶振等电路，以及调频收音机的中颇放大电路

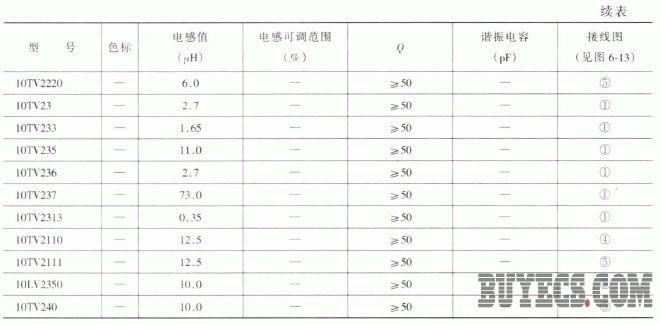

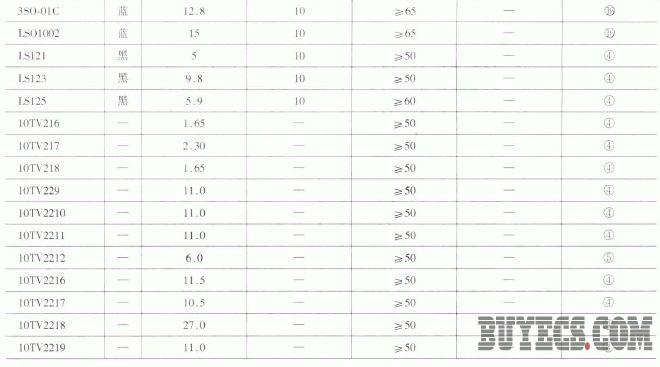

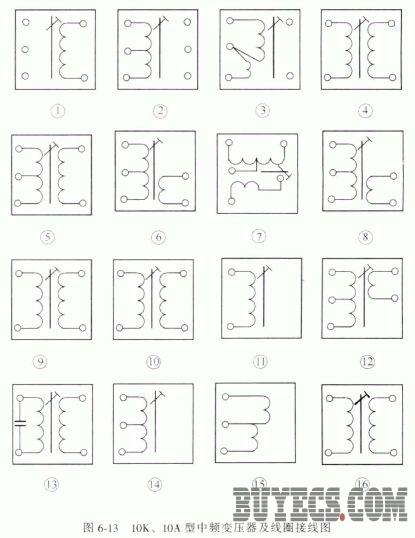

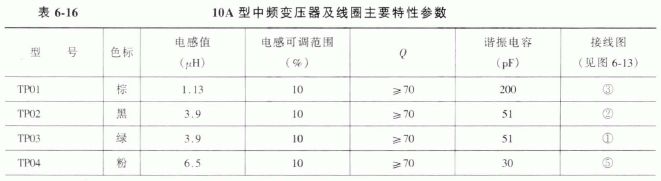

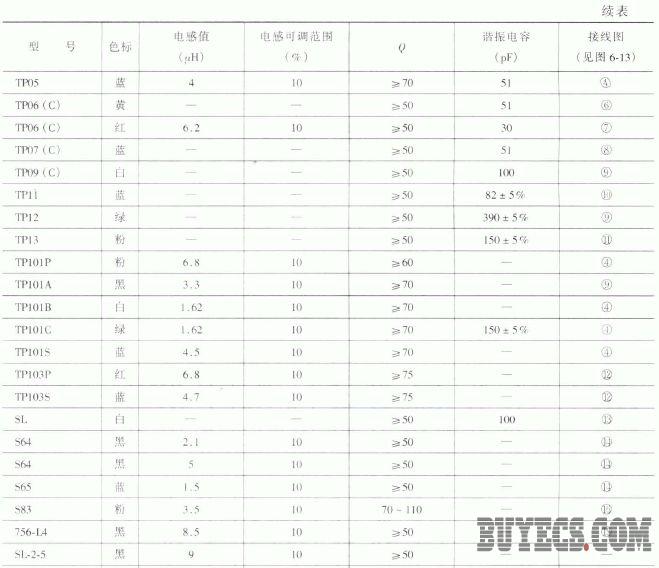

10K 和10A 型中频变压器及线圈往往配套使用.因此在表6-15 和表6-16 中，在介绍中频变压器主要特性参数的同时，也将一些线围的主要特性参数列入其中，供选用时参考。它们的接线图如图6-13所示。
