脉冲变压器的计算方法


脉冲变压器的计算方法

由于脉冲信号包含着很复杂的高频及低频分量,因此要求传输脉冲信号的变压器应具有不产生失真、脉冲持续时间和间歇时间不变的特征。脉冲变压器的磁心一般选用软磁铁氧体材料,这对保证脉冲信号不失真的传输非常有利。

脉冲变压器的计算方法如下:

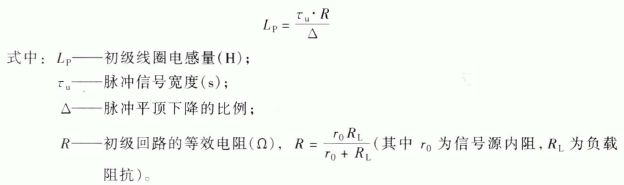

1.计算初级线图的电感

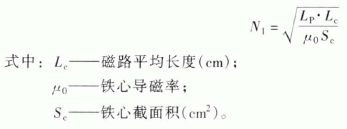

2. 脉冲变压器初级匝数的确定

3. 脉冲输出功率的计算

4. 确定变压器臣数比及导线直径

这两个参数的计算可按一般变压器的计算方法进行。
