音频变压器的设计


音频变压器的设计

在有些情况下音频变压器需要自行设计和制作,下面介绍音频变压器简易设计步骤及方法。

1.确定初级线图的电感及漏感

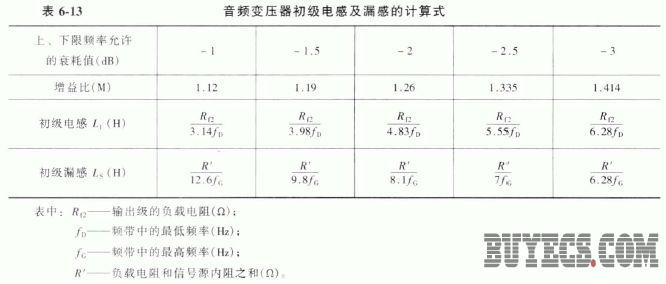

为了保证音频变压器的频率特性,初级电感L 应大一点,以满足通频带下限频率的要求。音频变压器的漏感将会影响通频带上限频率的特性,因此它小一些较好。如果己知音频变压器所使用的频率范围、负载阻抗以及上、下限频率的允许衰耗值,则可用表6-13 列出的公式进行计算,以确定音频变压器的初级电感值和漏感值。

2. 选择变压器铁心

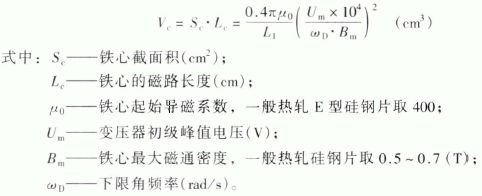

变压器铁心的体积Vc为:

3 计算铁心舌宽及叠辱

设铁心厚度b =1.5α( 舌宽) ,则舌宽可由下式确定:

根据求得的舌宽α 值,查找E 型铁心片规格,选取与α 计算值近似的铁心型号。

4. 变压器初级匝数的确定

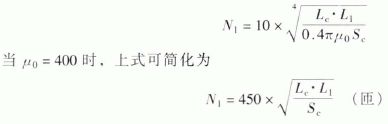

初级匝数N1可由下式计算,即

5. 变压器次级匝数的确定

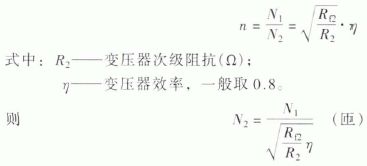

先由阻抗求出音频变压器的初、次级匝数比:

6. 计算绕制导线直径

( 1)初级导线在径

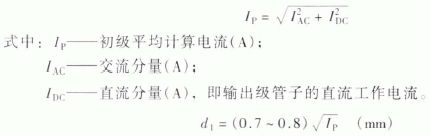

一般音频变压器的初级流过的电流都有宣流和交流两种分量,因而初级流过的平均电流应为

(2) 次级导线直径

音频变压器的次级一般不含直流分量,但考虑到次级绕组反射至初级绕组的阻抗,次级导线直径应为

7. 设计验算

由于磁性材料的磁化曲线是非线性的,因此在音频信号功率较大时,磁感应密度较大,磁化曲线的非线性将引起音频信号的失真。为此,必须对最大磁通密度进行一次验算.使验算结果小于铁心给出的最大磁通密度,这样才能保证失真度符合使用要求。验算式如下:
