精密线绕电位器

精密线绕电位器

1. WX7 , WX 1017 型单圈精密线绕电位器

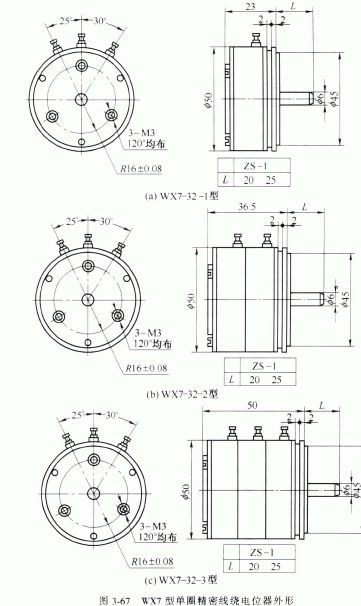

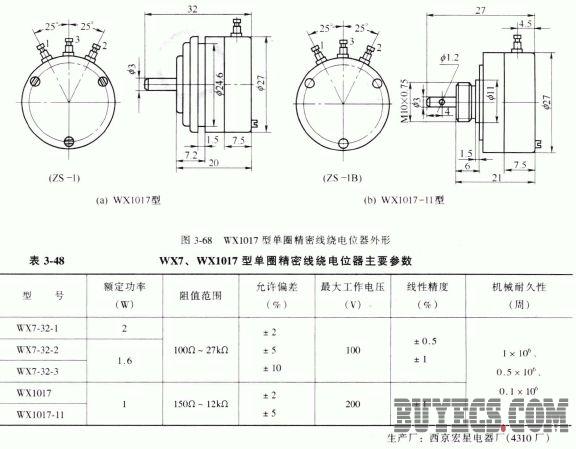

WX7 、WX10l7 型单圈精密线绕电位器外形如图3-67 和图3-68 所示，其主要参数见表3-48 。

2. WXD1 、WXD3, WXD221 、WXD222 和WR2210 型多图精密线绕电位器

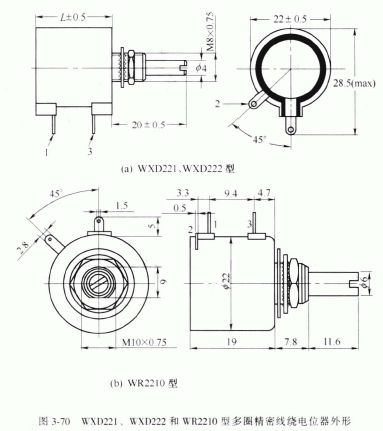

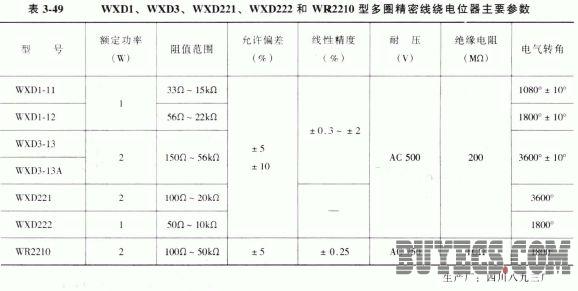

该组多圈精密线绕电位器的外形如图3-69 和图3-70 所示，它们的主要参数见表3-49 。

3. WXD2 , WXD3 、WXD5 ， WX D7和WXD9 型多圈精密线绕电位器

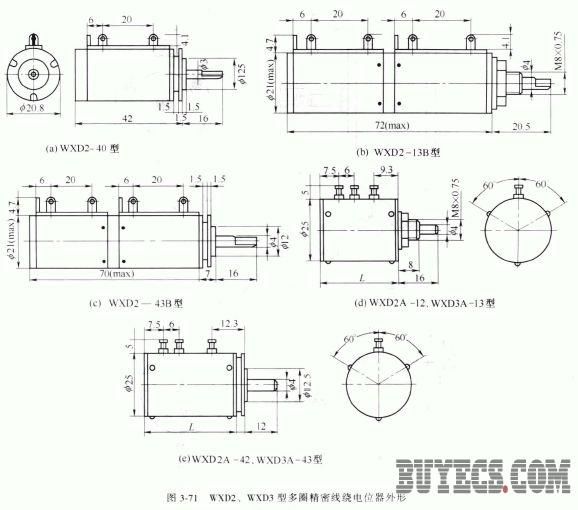

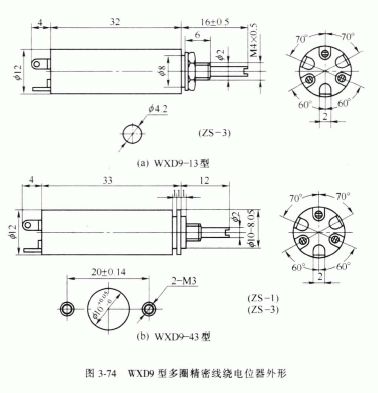

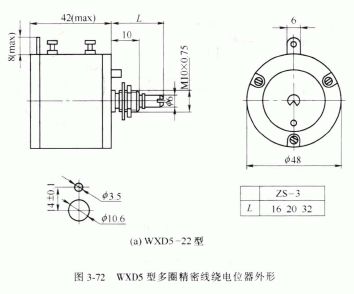

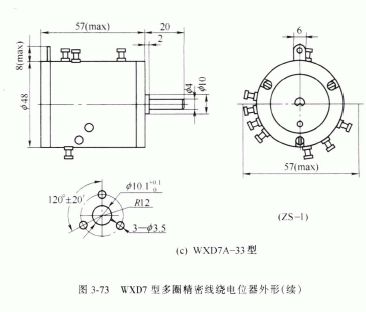

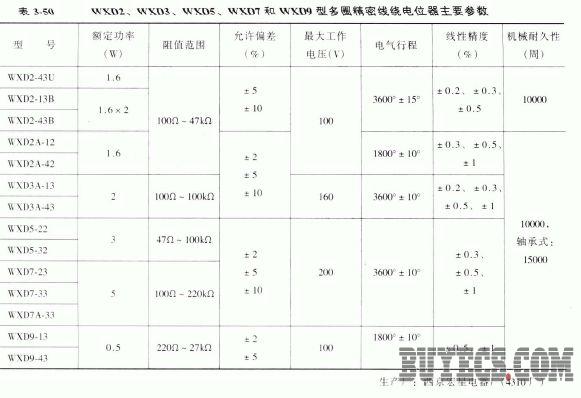

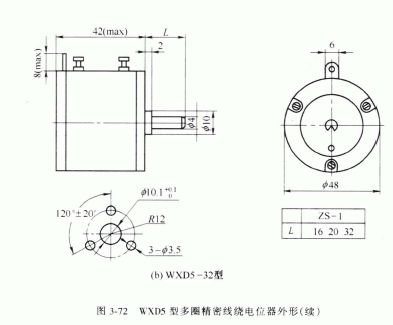

该组多圈精密线绕电位器外形如图3-71-图3-74 所示，它们的主要参数见表3-50 。
