电位器质量判断

电位器质量判断

1. 转动性能及开关可靠性检查

在检查电位器时，首先要转动轴柄，检查轴柄转动是否灵活、平滑，听到电位器内部触点与电阻体有摩擦声，说明电位器质量有问题。

对于带开关的电位器，在旋动或推拉电位器轴柄时，应能听到开关通、断时清脆的"喀嗒"声。也可用万用表的低阻挡检查开关两焊片之间的通断情况。

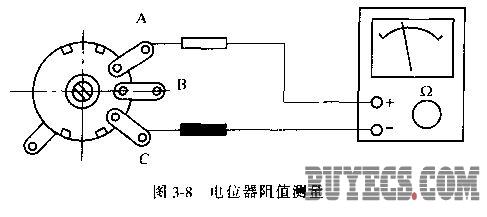

2. 电位器标称阻位的测量

测量方法如下图所示：首先将万用表置欧姆挡，然后根据被测标称阻值的大小选择合适的量程。将万用表的两只表笔接电位器的A、C两端，测得A、C两端的阻值即为电位器的总阻值，它应符合标称阻值的规定范围。如万用表指针不动，或阻值相差很多，则表明该电位器已损坏，不能再继续使用。

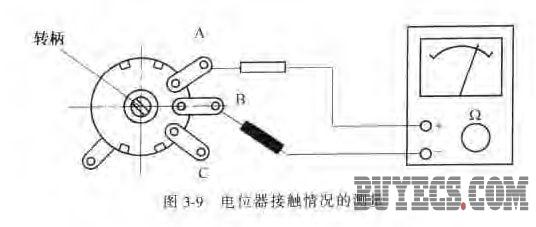

3.电位器接触情况的测量

测量方法如下图所示。将万用表置欧姆挡并选好测量量程，然后将万用表的一只表笔接电位器的B端，另一只表笔接A、C两端中的任一端，同时波动电位器轴柄，此时万剧表的指针应随着慢慢偏转：当轴柄旋至极端位置时，电位器的阻值应为标称阻值或最小接触电阻。当反向旋转轴柄时，则万用表的指针应反向缓慢偏转至最大或最小电阻值，若转柄在转动时，万用表的指针有跳动或突然变为无穷大，则表明该电位器有接触不良的情况，不能再继续使用。
