聚焦电位器

聚焦电位器

聚焦电位器由于阻值大、工作电压高，所以它采用阻燃、绝缘性好的玻璃袖电阻体制作，具有性能稳定、可靠性高的特点。聚焦电位器主要用于彩色电视机行输出变压器作为聚焦调节用。

1. WⅡ-6型聚焦电位器

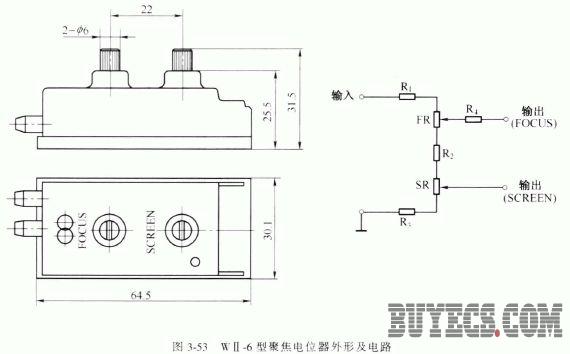

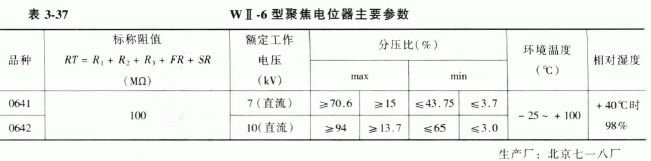

WⅡ-6型聚焦电位器的外形及电路如图3-53 所示，其主要参数见表3-37。

2. WⅡ-7型聚焦电位器

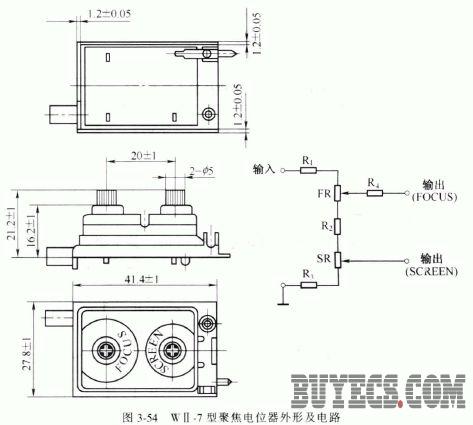

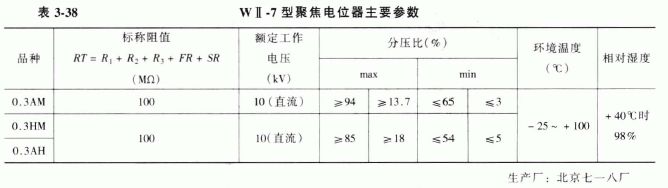

WⅡ-7型聚焦电位器的外形及电路如图3-54 所示，其主要参数见表3-38。

3. WIGJ108型聚焦电位器

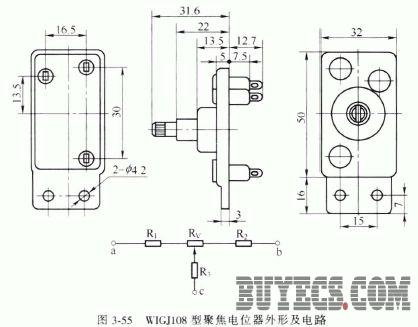

WIGJ108型聚焦电位器的外形及电路如图3-55 所示，其主要参数见表3-39。

4. WJG1I051型聚焦电位器

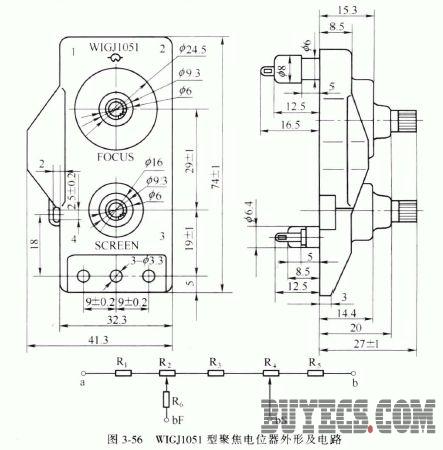

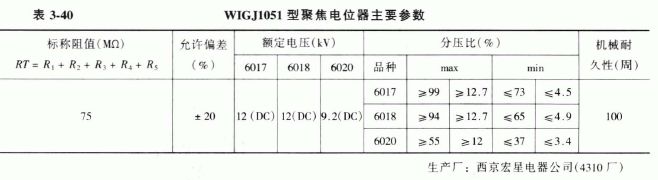

WIGJ1051型聚焦电位器的外形及电路如图3-56 所示，其主要参数见表3-40。

5. WIGJ1052型聚焦电位器

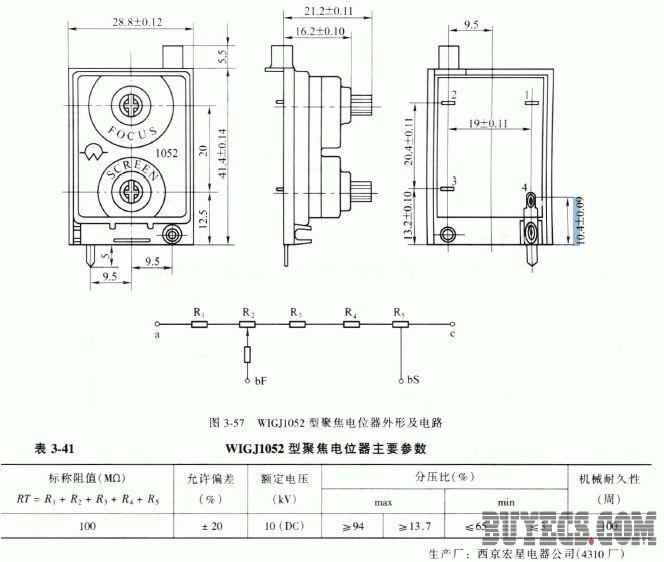

WIGJ1052型聚焦电位器的外形及电路如图3-57 所示，其主要参数见表3-41。

6. WIGJ1061型聚焦电位器

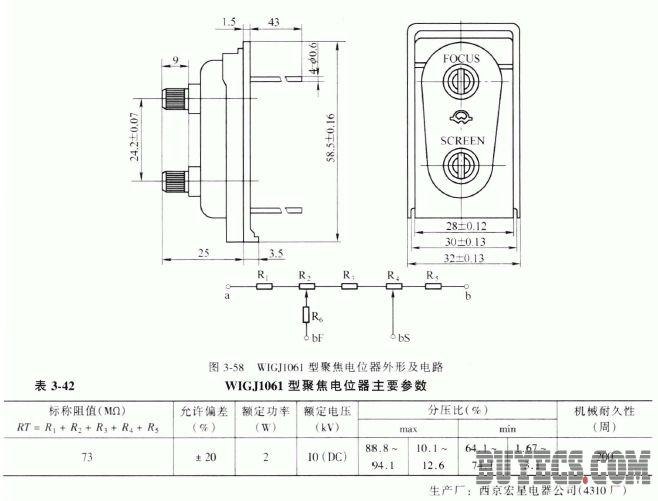

WIGJ1061型聚焦电位器的外形及电路如图3-58 所示，其主要参数见表3-42。

7.WIGJ1071型聚焦电位器

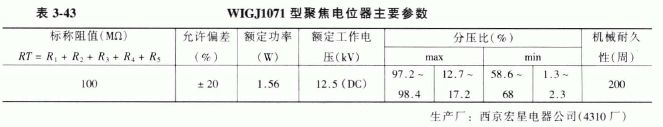

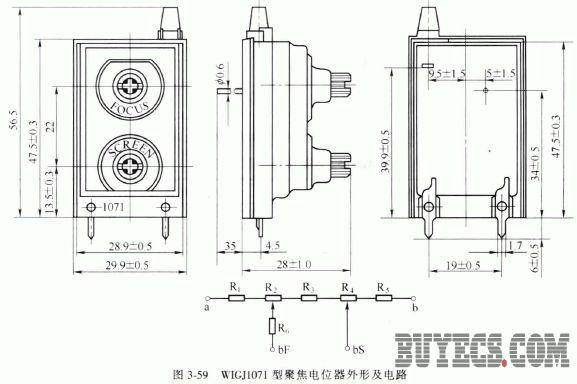

WIGJ1071型聚焦电位器的外形及电路如图3-59 所示，其主要参数见表3-43。

8. WIGJ1081型高压聚焦、电位器

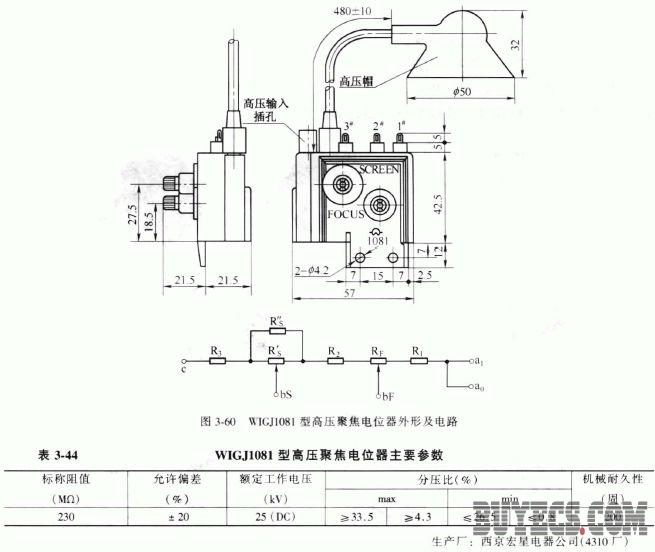

WIGJ1081型高压聚焦电位器的外形及电路如图3-60 所示，其主要参数见表3-44。
