直滑式合成碳膜电位器

直滑式合成碳膜电位器

1.WH20-1型直滑式合成碳膜电位器

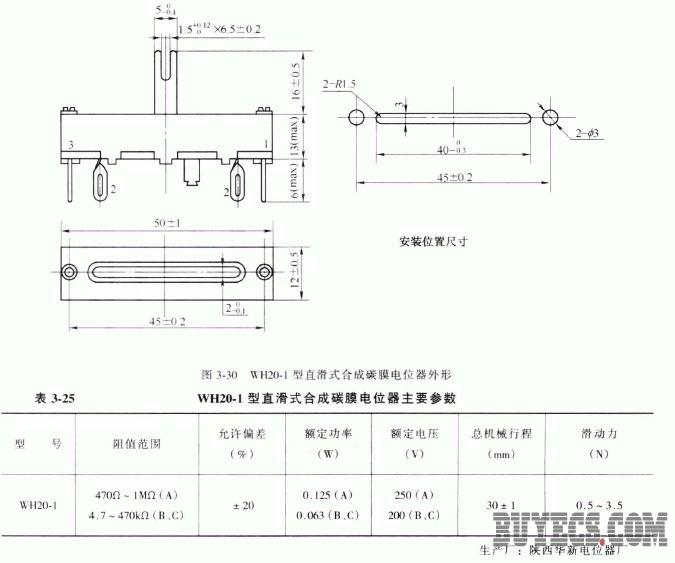

WH20-1型直滑式合成碳膜电位器的外形如图3-30 所示，它的主要参数见表3-25 。

2. WH20-S、WH2011P-F、WH2006-C、WH29-S、WH39-S 及WH6011P-C 型直滑式合成碳膜电位器

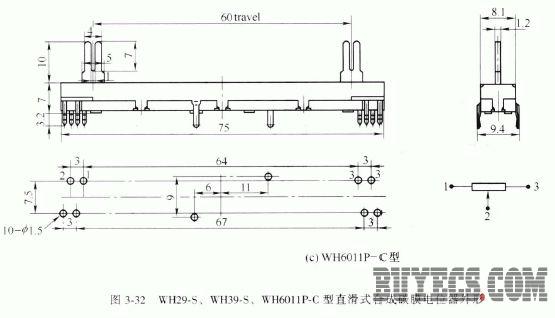

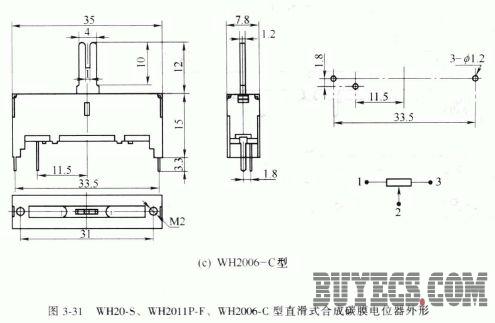

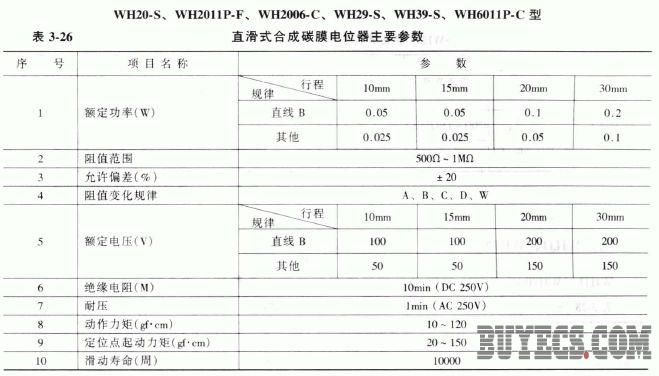

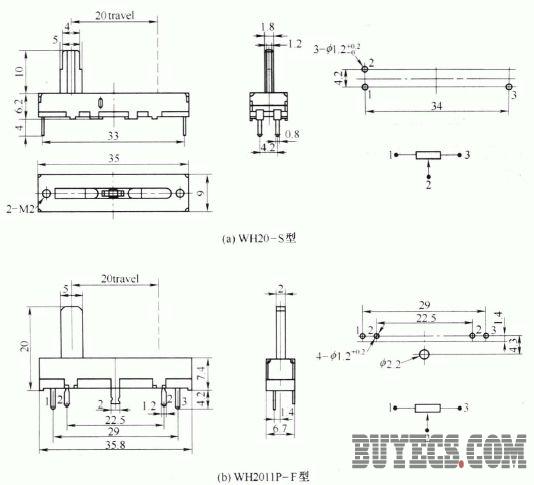

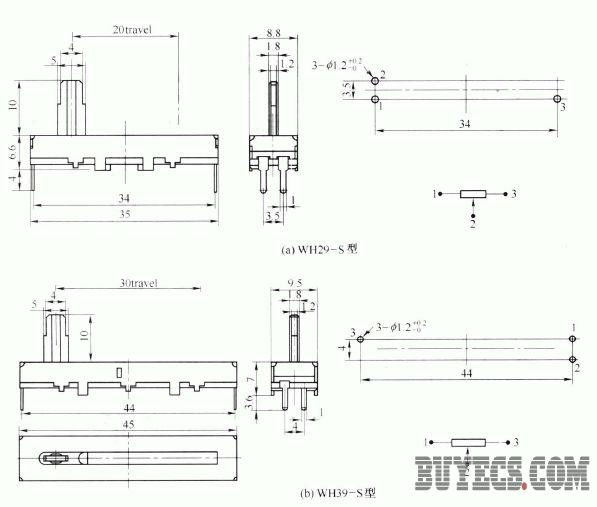

该组直滑式电位器的外形分别如图3-31 和图3-32 所示，它们的主要参数见表3-26 。

3. SWH23 型直滑式合成碳膜电位器

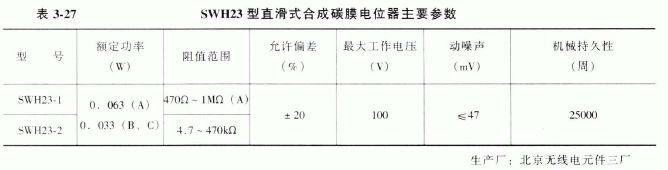

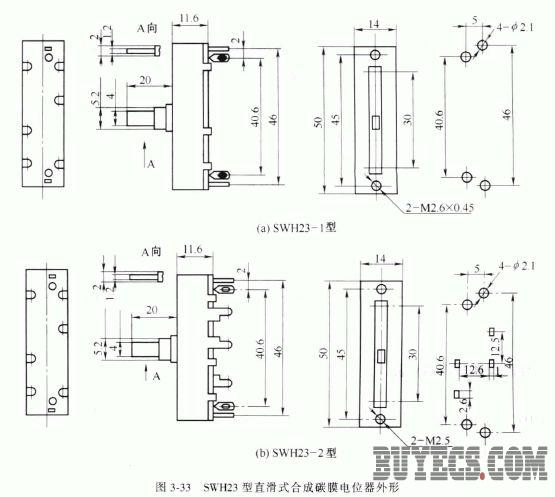

SWH23 型电位器具有直滑式塑料手柄，其外形及安装尺寸如图3-33 所示，主要参数见表3-27 。
