线绕电位器的结构及特点

线绕电位器是由电阻体和带有滑动触点的转动系统组成的。电阻体是用康铜、锰铜或镍铬合金等电阻丝绕在绝缘支架上，制成圆环或其他形状而形成的。

线绕电位器具有以下特点:

①线绕电位器耐热性能好，能承受较大的功率。

②能制成功率型电位器，额定功率一般为0.25 - 5W 。

③在相同功率条件下，线绕电位器的体积比非线绕电位器要小。

④线绕电位器的电阻体是由金属电阻丝绕制而成的，由于金属丝有规则的晶体组织，因而它的噪声低。

⑤精度高，可制成精密型线绕电位器。

⑤分布参数大，不适用于高频电路。

⑦电阻体的电阻丝是一匝一匝地绕在绝缘支架上的，当滑动触点从电阻丝的这一阻滑动到另一匝时，阻值的变化为阶梯式，因而线绕电位器的分辨力低。

③阻值范围窄，一般不大于数百千欧姆。

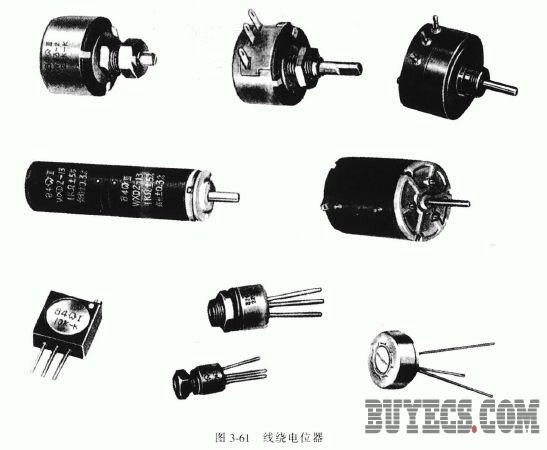

根据线绕电位器的结构及特点，线绕电位器可制成精密型电位器、功率型电位器、多圈式电位器、微调电位器及一般线绕电位器，如图3-61所示。

线绕电位器一般多用于高精度或大功率的电路中。
