电力变送器选型方法

1、概述

电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性的直流模拟信号或数字信号装置。产品符合GB/T13850-1998、IEC-688标准。

2、国内主要品牌及型号

国内电力变送器生产厂家、型号品牌繁多，主要常见的产品有：深圳亚特尔PROEXS32，PROU31/U32/U33、PROi31/i32/i33、PROF31、PROL31、PROP31/Q31、PROS32、PRODi31/Du31；丹东华通测控ET-700、ET-700 P1/Q1、ET-700 P3/Q3、ET-700 P4/Q4、ET-700 I1/V1、ET-700 I2/V2、ET-700 I3/V3；昆明阳光PM9871A、PM9873A、PM9873WH、PM9871C；上海二工BA800-A/I、BA800-A3/I3、BS800-A3/A4、BQ800-A3/A4、BH800-A、BF800-A；南自电力仪表S3(T)、S4(T)、N3、N4系列电量及非电量变送器0.2级、0.5级；上海安科瑞BD-AI电流变送器、BD-AV电压变送器，BD-3I3三相电流变送器、BD-3V3、BD-4V3三相电压变送器、BD-3E、BD-4E、BD-4EA电能脉冲变送器（综合电量变送器）、BD-F频率变送器、BD-3P、BD-4P有功变送器、BD-3Q、BD-4Q无功功率变送器、BD-3P/Q、BD-3P/Q/I组合电力变送器、BD-PF功率因数变送器；杭州祥正海盐涵普FP0W201、FPK201、FPW/K201、FPWA201、FPKA201、FPVX/FPAX、FPVR/FPAR、FPPF、FPPL、FPF、FPD-1、FPD-2、FPDH-1、FPDH-2、FPT-1、FPT-2、GPW201、GPK201、GPW/K201、GPWH201、GPKH201、GPWWH201、GPKKH201、GPWK201，GPV/GPA、GPVX/GPAX、GPPF、GPF、GPWKA201、GPWA201、GPKA201；斯菲尔JD194-BS4I、JD194-BS4I3T、JD194-BS4P、JD194-BS4U、JD194-BS3/4P、JD194-BS4P/4Q、JD194-BS4H；江阴东瑞JD204I、JD204I2、JD204I3、JD204U、JD204U2、JD204U3、JD204P、JD204Q、JD204F、JD204H；江阴科达KDY-1IB、KDY-1UB、KDY-1FB、KDY-1IB3、KDY-2IB、KDY-2UB、KDY-1HB、KDY-1QB、KDY-1PB、KDY-1UB3、KDY-1P/QB4、KDY-1EB4；广州汉光JA866-AI、JA866-DI、JA866-AU、JA866-DU、JA866-3I3、JA866-3U3、JA866-4U3、JA866-3P、JA866-3Q、JA866-3P/Q/I、JA866-4P4、JA866-4Q、JA866-PF、JA866-H；斯贝特SAA单相交流电流变送器、SAA3三相交流电流变送器、SDA直流变送器、SAV单相交流电流变送器、SAV3、SAV4三相交流电压变送器、SDV直流电压变送器、SAP有功功率变送器、SAQ无功功率变送器、SAPQ有功无功组合变送器、SWH、SQH有功无功电度变送器、SACOS功率因数变送器、SAF频率变送器等等。

3、主要技术指标

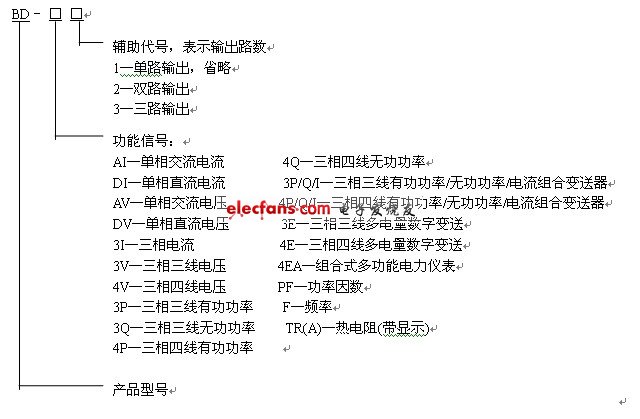

4、型号说明

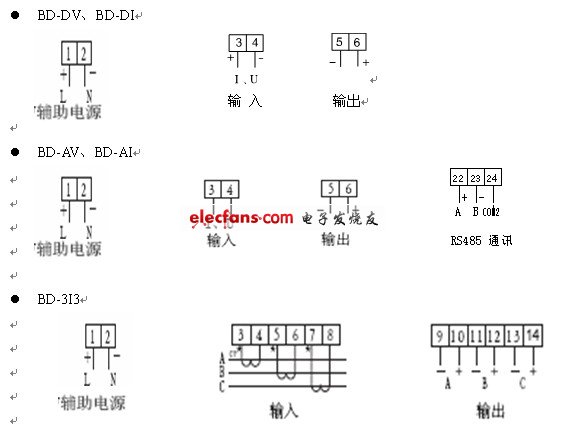

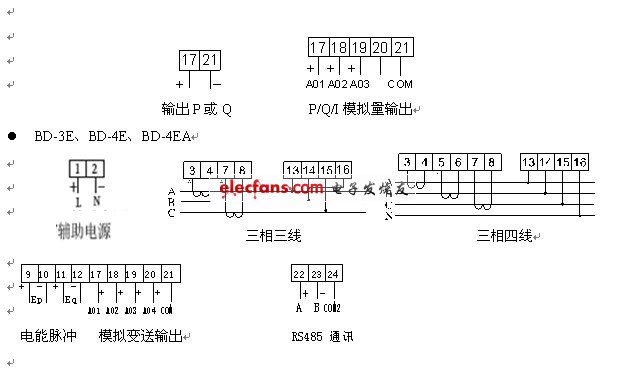

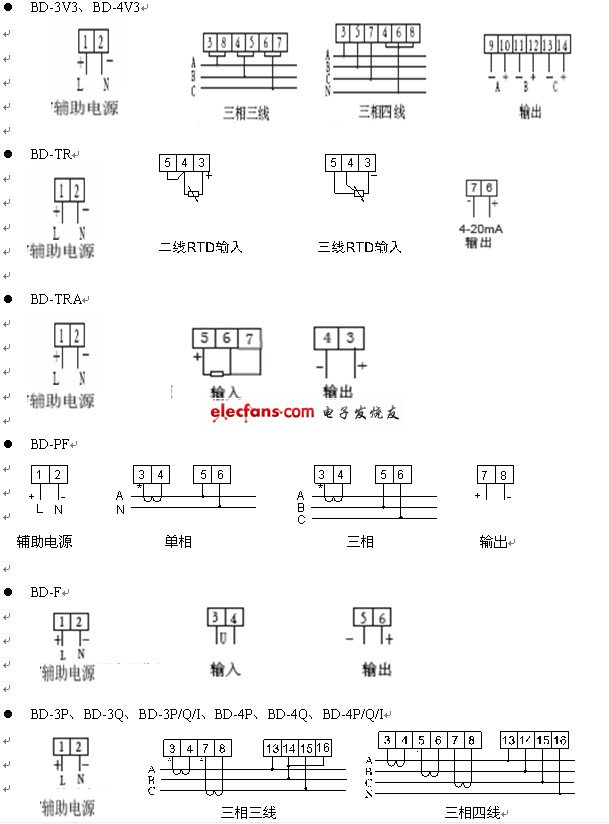

5、接线端子

附件：4路变送输出对应关系

6、外形尺寸

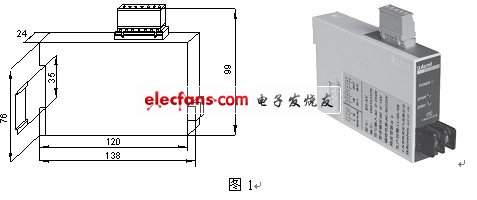

BD-AI、BD-AV、BD-DI、BD-DV、BD-TR外形尺寸如图1所示：

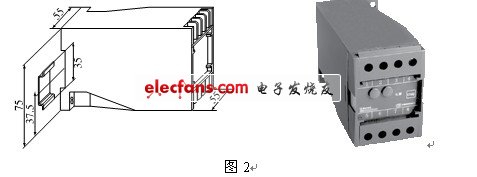

BD-PF、BD-F、BD-TRA外形尺寸如图2所示：

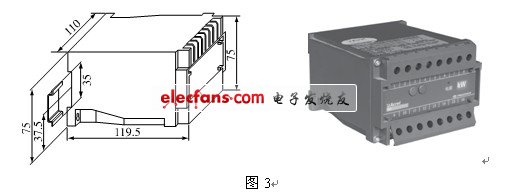

BD-3I3、BD-3V3、BD-4V3、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E的外形尺寸如图3所示：

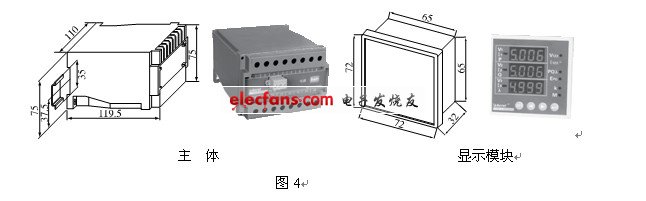

BD-4EA外形尺寸如图4所示：

注：BD-4EA组合式多功能电力仪表主要适合于GCK、GCS、MNS等低压抽屉柜的出线回路中，特别是电器元件排列较为紧凑的场合。产品由信号采集处理部分（即BD-4E）和显示器组成，BD-4E安装在内部导轨上，显示器安装在柜体面板上。功能与ACR220E一致。
